B. Braun Aesculap MINOP InVent Gebrauchsanweisung/Technische Beschreibung Seite 91

7.4 Desmontar o adaptador para o
braço de suporte
►
Desapertar a porca de orelhas 10.
►
Remover o adaptador de braço de suporte 11, ver
Fig. 13.
11
1
Fig. 13
10

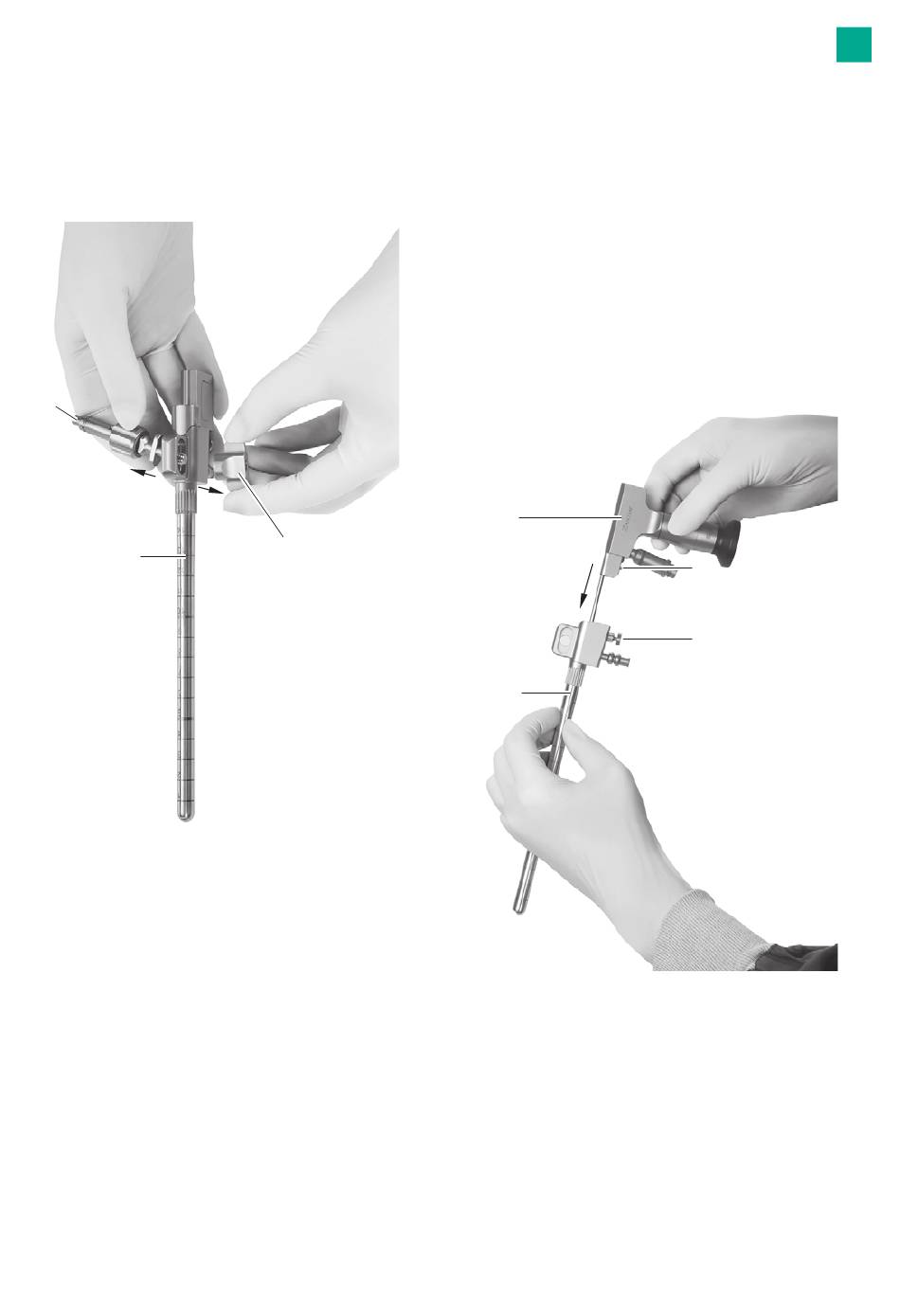

8. Montagem do trocarte
8.1 Introduzir o endoscópio/obturado-
res
►
Inserir cuidadosamente o endoscópio 5 ou o obtu-
rador para o canal ótico 8 axialmente no trocarte
MINOP InVent 1.
►
Para tal, assegurar que o pino de bloqueio 6 do
endoscópio 5 ou o pino de bloqueio 9 do obturador
para o canal ótico 8 estão do mesmo lado que o
botão de desbloqueio 3 do trocarte MINOP
InVent 1, ver Fig. 14 e ver Fig. 15.
5
1
Fig. 14
pt
6
3
