B. Braun Aesculap MINOP InVent Gebrauchsanweisung/Technische Beschreibung Seite 44

fr
8
1

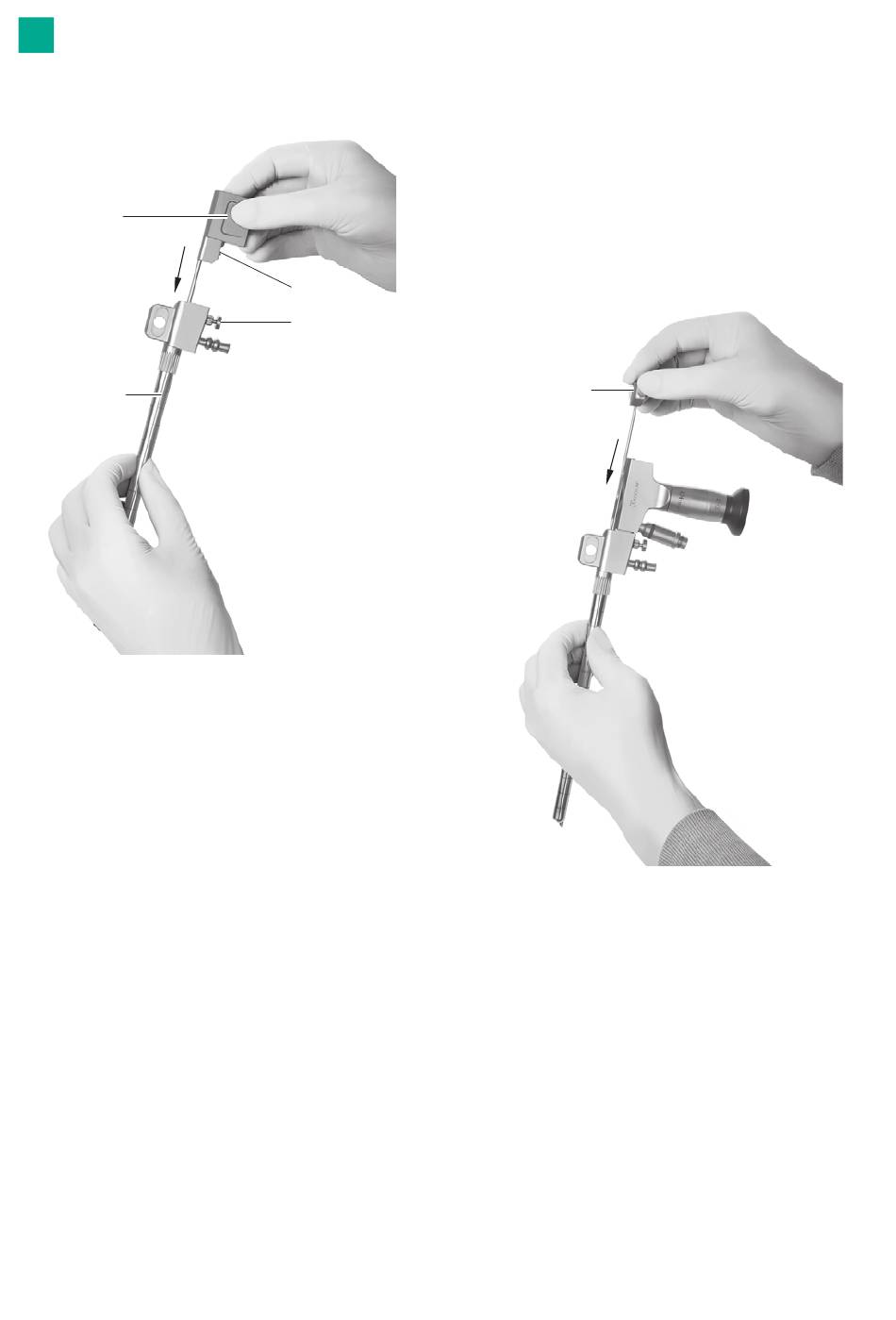

Fig. 15
►
Introduire l'endoscope 5 ou l'obturateur pour canal
d'optique 8 jusqu'à la butée, respectivement
jusqu'à l'encliquètement
verrouillage 6 ou 9, de sorte que l'endoscope 5 ou
l'obturateur pour canal d'optique 8 ne puisse être
retiré qu'en actionnant
déverrouillage 3.
42
9
3
de l'ergot de
le bouton de
8.2 Introduction de l'obturateur pour
canal de travail ovale
►
Maintenir l'obturateur pour canal de travail ovale 7
au niveau de l'extrémité distale et l'introduire avec
précaution dans le canal de travail 12 jusqu'à la
butée, voir Fig. 16.
L'obturateur est bloqué par friction dans le canal,
ce qui l'empêche de se déloger.
7
Fig. 16
