hr
MINOP InVent trokar 1 upotrebljava se s endoskopom s
optikom pod kutom od 30° 5 (MINOP savijeni endoskop
s optikom pod kutom od 30°).
►
Za automatsko zatvaranje radnog kraja trokara,
– obturator za optički kanal 8 uvedite u optički
kanal 14, a
– obturator za ovalni radni kanal 7 u radni
kanal 12, pogledajte Sl. 1.
Kroz kanal za ispiranje obavlja se stalno ispiranje.
Odvodnja tekućine za ispiranje obavlja se putem veli-
kog radnog kanala 12 i malog radnog kanala 13,
pogledajte Sl. 1.
13

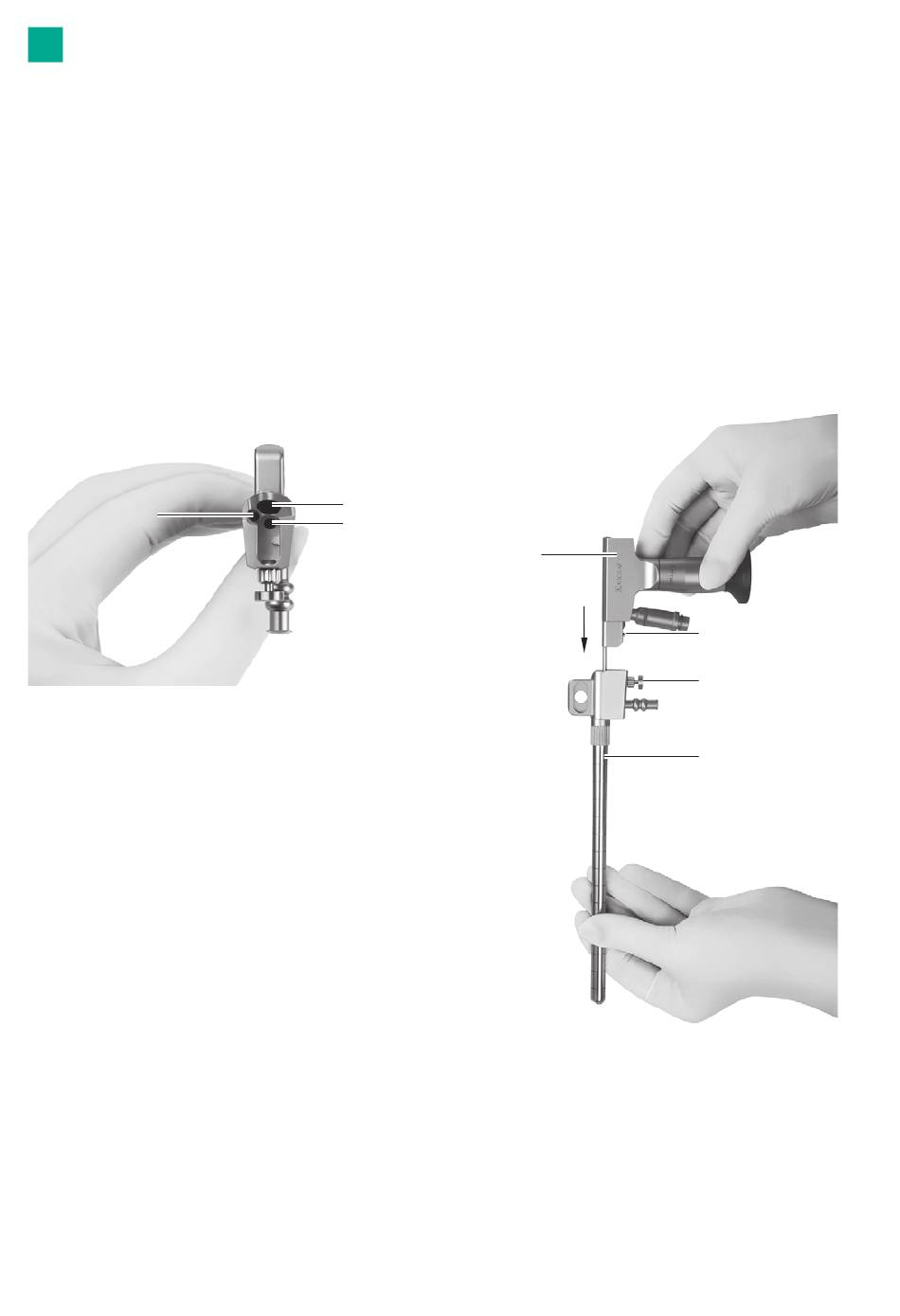

Sl. 1
►
Za upotrebu slobodnom rukom, MINOP InVent
trokar 1 s adapterom kraka za držanje 11 i krilnom
maticom 10 pričvrstite na krak za držanje.
Napomena
Endoskop koji je u ponudi za sustavMINOP InVent
potrebno je upotrebljavati s izvorom svjetlosti koji ima
zamjensku svjetiljku.
296
6.1
Napomena
Kameru priključite tek kada endoskop bude zabravljen u
radnom trokaru!
►
Endoskop 5 zabravite u MINOP InVent trokaru 1,
pogledajte Sl. 2.
►
Pritom vodite računa da zaporni svornjak 6
endoskopa 5 bude na istoj strani kao i okretni gumb
za otpuštanje 3 MINOP InVent trokara 1.
12
14
Sl. 2
Montaža kamere
5
6
3
1
