Opmerking
Op de schachten van de MINOP InVent-schuifschacht-
en -ronde-schachtinstrumenten bevindt zich een ca.
2 mm dikke markering. Zo gauw deze markering het
proximale einde van het ovale werkkanaal passeert,
komt het instrument uit de trocart te voorschijn.
De MINOP InVent-trocart 1 wordt met een 30°-endos-
coop 5 bediend (MINOP afgebogen endoscoop 30°).
►
Voer, om het werkeinde van de trocart atrauma-
tisch af te sluiten,
– de obturator voor optisch kanaal 8 in optisch
kanaal 14 en
– de obturator voor ovaal werkkanaal 7 in werk-
kanaal 12, zie Afb. 1.
Via het spoelkanaal vindt een permanente spoeling
plaats.
De afvoer van de spoelvloeistof gebeurt via het werk-
kanaal groot 12 en het werkkanaal klein 13, zie Afb. 1.
13

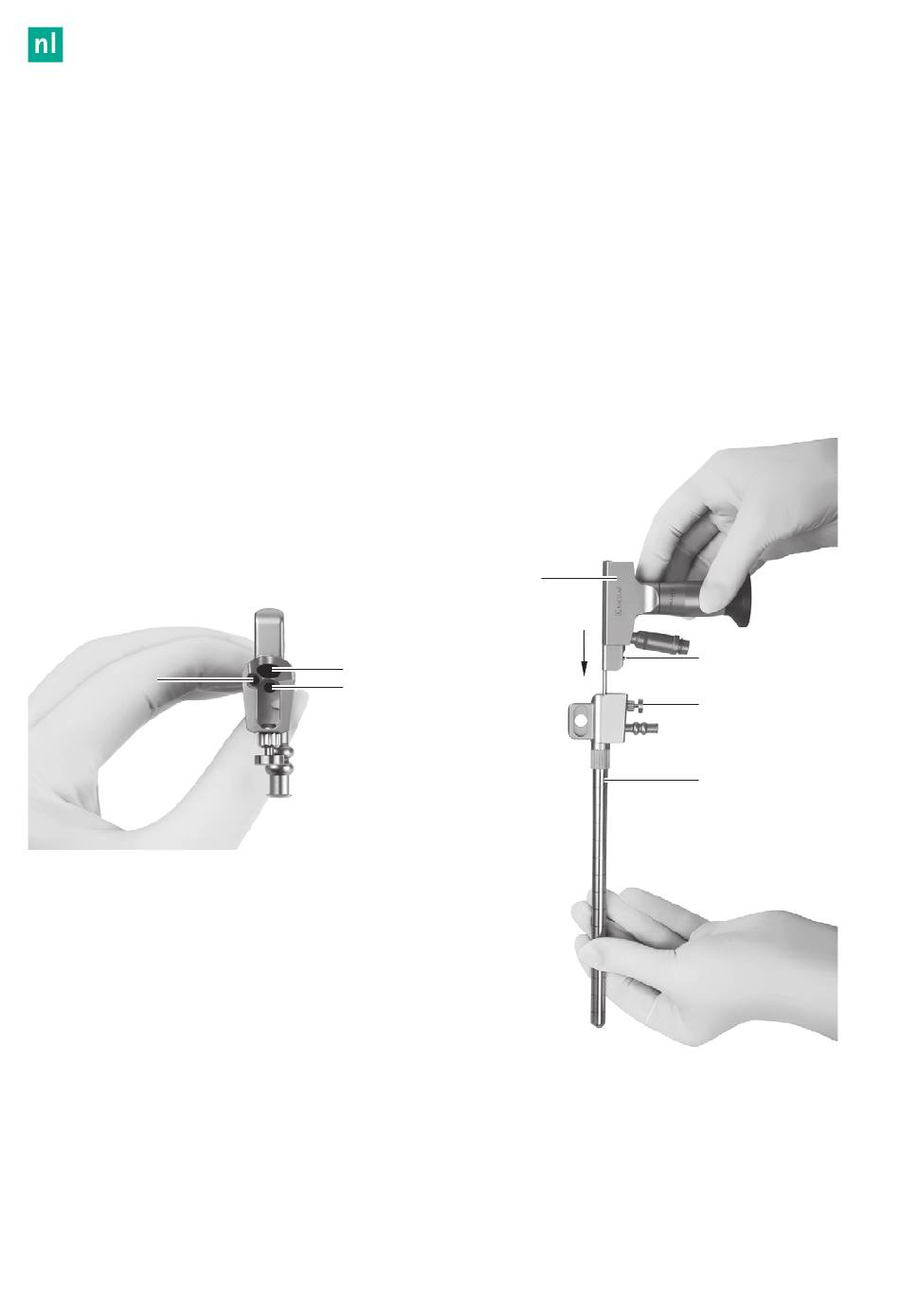

Afb. 1
►
Voor bedienen met de vrije hand moet de MINOP
InVent-trocart 1 met de draagarmadapter 11 en
met de vleugelmoer 10 aan de draagarm worden
bevestigd.
Opmerking
De bij het MINOP InVent-systeem aangeboden endos-
coop moet met een lichtbron worden gebruikt die over
een reservelamp beschikt.
100
6.1
Opmerking
Sluit de camera pas aan als de endoscoop in de werktro-
cart is vergrendeld.
►
Vergrendel de endoscoop 5 in de MINOP InVent-
trocart 1, zie Afb. 2.
►
Zorg er daarbij voor dat de vergrendelingsbout 6
van de endoscoop 5 aan dezelfde kant zit als de
ontgrendelingsknop 3 van de MINOP InVent-
trocart 1.
12
14
Afb. 2

Montage van de camera

5
6
3
1
