ipf electronic DW35311M Bedienungsanleitung
Verwandte Anleitungen für ipf electronic DW35311M
Inhaltszusammenfassung für ipf electronic DW35311M

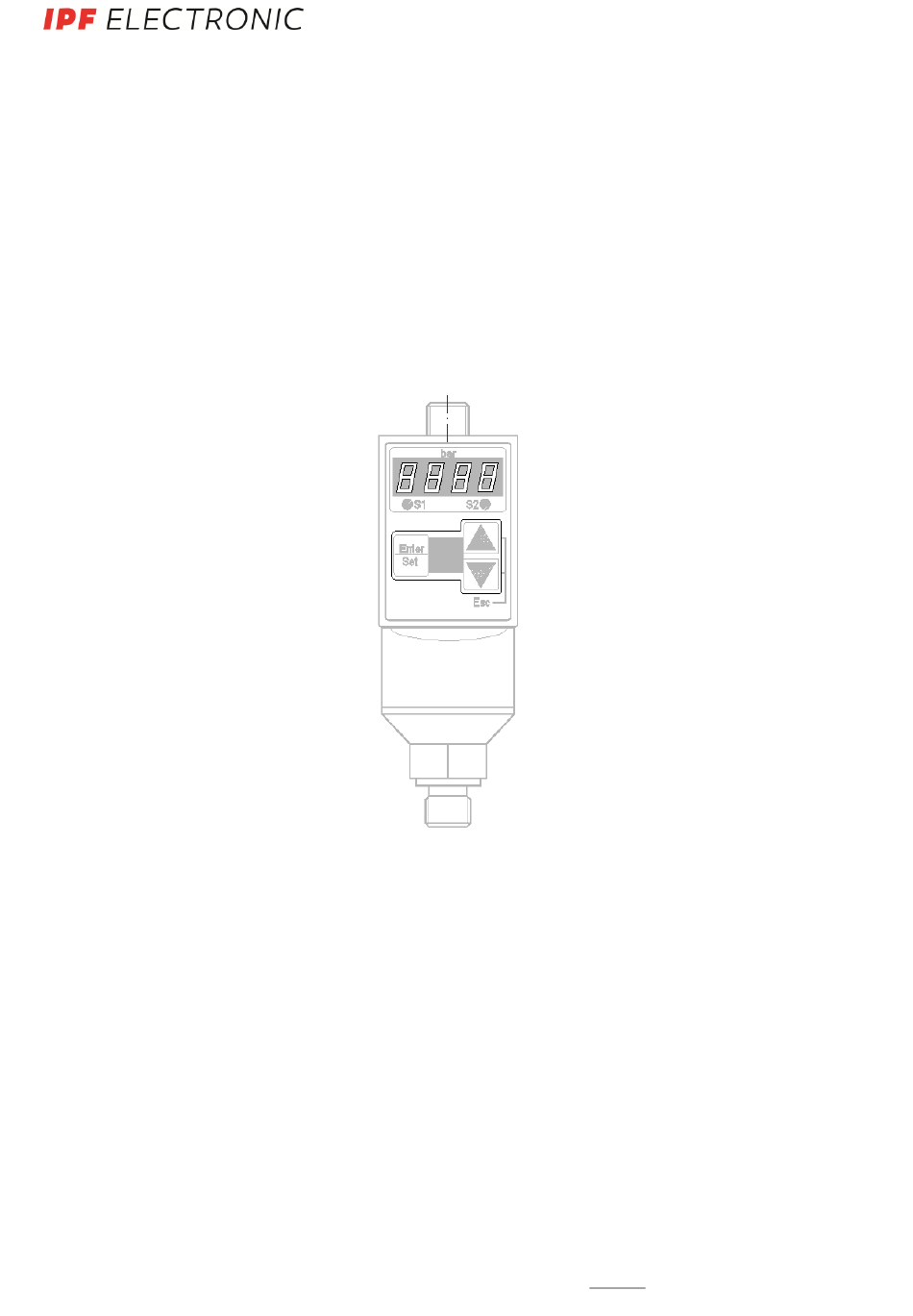

- Seite 1 BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Oktober 2016 DW35311M Drucksensor ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 2: Inhaltsverzeichnis
Montage und elektrischer Anschluss Seite Inbetriebnahme / Betrieb Seite Werkseinstellungen / Technische Daten Seite Maßskizzen / Artikelaufstellung Seite ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 3: Sicherheitshinweise
Die Verschraubung darf keinesfalls entfernt werden. Bei direkter Auswirkung auf die Personensicherheit ist die Anwendung dieser Produkte untersagt. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │... -
Seite 4: Bedien- Und Anzeigeelemente
Verlassen der Parameterwerte und Menüs ohne zu Taste ESC speichern / Tastatursperre Pfeil nach oben und Pfeil nach unten Tasten gleichzei- tig drücken ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │... -
Seite 5: Beschreibung Der Bedienelemente
Erhöhen und Verringern der Parameterwerte sowie auf- und abblättern in den Menüs. Wird eine der Tasten kontinuierlich gedrückt, erhöht oder verringert sich der Wert im Schnelldurchlauf. Bei einzelnem Tastendruck verändert sich der Wert schrittweise. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │... -
Seite 6: Menü / Übersicht
Die Tastatursperre wird durch nochmaliges Drücken der Tasten für mindestens 5 Sekunden wie- der aufgehoben. Menü / Übersicht Ebene 1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │... - Seite 7 BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Oktober 2016 Ebene 2 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 8: Funktionsweisen Der Schaltausgänge
Die kleinste einstellbare Hysterese ist vom System auf 1% des Nenndruckes festgelegt. Alle Beispiele lassen sich auch auf den Ausgang 2 anwenden, wenn dieser als Schaltausgang (SP-2) programmiert ist. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │... -
Seite 9: Schaltpunkt Mit Rückschaltpunkt
Der Schaltzustand des Ausgangs kehrt sich bei abfallendem Druck erst nach Durchlaufen der Hysterese um, hier 20bar. Wird SP.1 verändert, bleibt die Hysterese erhalten, d.h. der Rückschaltpunkt beträgt (SP.1 – 20)bar. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │... -
Seite 10: Fensterfunktion Mit Schaltpunkt
Ausgang entsprechend der eingestellten Schaltfunktion (NO oder NC) um. Die Schaltfunktion ändert sich wieder beim Verlassen des Fensters. Dabei ist die Eintritts- bzw. Austrittsrichtung unerheblich. Wird SP.1 verändert, bleibt die Hysterese erhalten, d.h. der Rückschaltpunkt beträgt (SP.1 – 20)bar. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │... -
Seite 11: Betriebsarten
Drücken Sie die Taste Enter/Set kurz zum Einstieg in das Grund- Enter Enter menü. Drücken Sie die Taste Enter/Set erneut. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │... -
Seite 12: Parameterliste
Reset (Rücksetzung auf Werkseinstellung) Um den Reset durchzuführen, halten Sie die Enter/Set Taste 5s lang ge- drückt. Das Gerät schaltet danach automatisch in den Run-Modus. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │... - Seite 13 Oberer Messwert (hoher Druck), bei dem das Analogsignal endet. Hinweis: Der minimale Bereich zwischen Analogstart- und Analogend- punkt beträgt 25% des Messbereiches. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │...
- Seite 14 Anzeige Peak-Hold. kurzzeitig festgehaltene Anzeige von Druckspit- Rd. Ph rotiere Anzeige + Peak Hold normale Anzeige ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 15: Montage Und Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an: Hinweis: Verwenden Sie eine abgeschirmte Kabeldose (z.B. VK205321), um eventuelle Störeinkopp- lungen zu vermeiden. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │... -
Seite 16: Inbetriebnahme / Betrieb
* Störungssignal des Analogausgangs nur, wenn unter Ou2 ein Analogsignal (4-20mA oder 20-4mA) ge- wählt wurde. Das Störungs-Signal (< 3,6mA oder >22mA) ist im Menüpunkt FOuA einstellbar. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │... -
Seite 17: Werkseinstellungen / Technische Daten
IP65 nach EN 60529 Elektrischer Anschluss M12 Stecker 4-polig Optische Schnittstelle 9600 Baud, über Opto-Adapter an USB-Port ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 18: Maßskizzen / Artikelaufstellung
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Oktober 2016 Maßskizzen Bild 1: DW35311M Artikelaufstellung bau- span- artikel-nr bemerkung gehäuse ausgang strom anschluss bild form nung 0 … 200mbar, Polyes- 12-32V pnp,no/nc, M12- DW35311M 2x1A G1/4A Edelstahl ter/V4A analog Stckr4pol AY000060 Zubehör Befestigungsschelle...
