4.3 Die Referenzfläche
Wenn die Höhe des Objektes ab einer bestimmten Fläche gemessen werden soll, oder wenn der Sensor bis
zu ±30° geneigt montiert wird, dann muss die Referenzfläche mit der Funktion FLEX MOUNT eingelernt
werden.
Folgende Punkte müssen zum Einlernen der Referenzfläche erfüllt sein:
Die Referenzfläche muss innerhalb des Sensor-Messbereichs liegen
Der Sensor darf im Winkel höchstens ±30° zur Referenzfläche geneigt sein
Die „Max. Unebenheit der Referenzfläche"
Die Länge der Referenzfläche darf den Wert „Minimale Länge Referenzfläche"
HINWEIS
Die Referenzfläche...
sollte möglichst eben sein
sollte möglichst den ganzen Messbereich (Breite) abdecken
kann mit der Funktion FLEX MOUNT eingelernt werden
1
Gemäß Datenblatt Kapitel 6.1
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
1

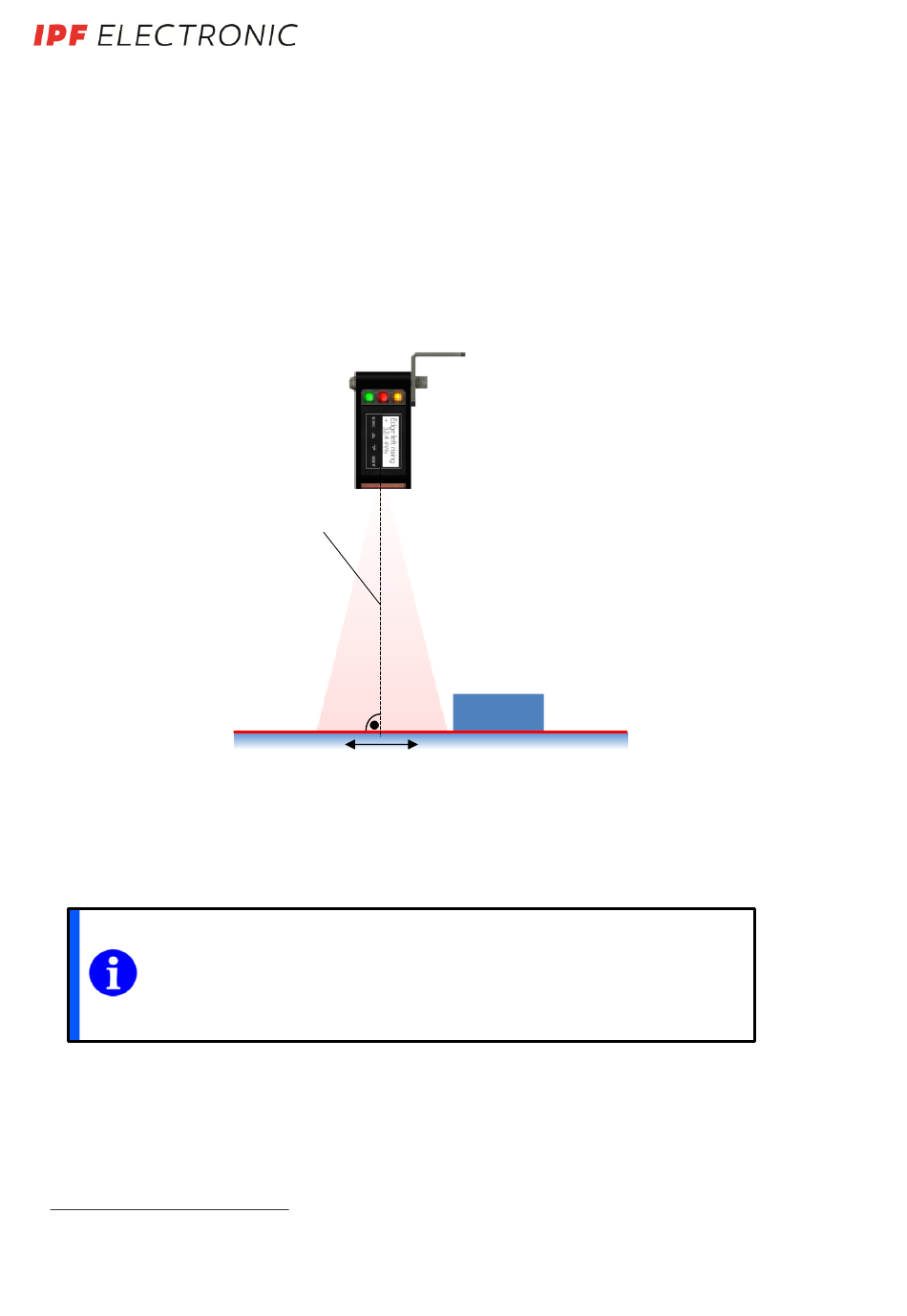

Winkel
(Hier = 0°)
Min. Länge
Referenzfläche
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
darf den maximalen Wert nicht überschreiten
Objekt
Referenzfläche
nicht unterschreiten
