Bedienungsanleitung „opti – check"
6.
Erste Schritte - Parametrierung des OptiCheck OC70
6.1. Checkliste - bereits erledigte Arbeitsschritte
Folgende Arbeitsschritte haben Sie vor der eigentlichen Parametrierung bereits erledigt:
Sie haben den mechanischen Anschluss unter Berücksichtigung von Arbeitsabstand und Aus-
•
richtung auf den Erfassungsbereich durchgeführt
Sie haben die elektrische Verbindung hergestellt
•
Sie haben die Bediensoftware OptiCheck-Sensoroberfläche ist auf einem Hostrechner instal-
•
liert und können diese ausführen
Sie haben den OptiCheck OC70 mit einem Hostrechner verbunden
•

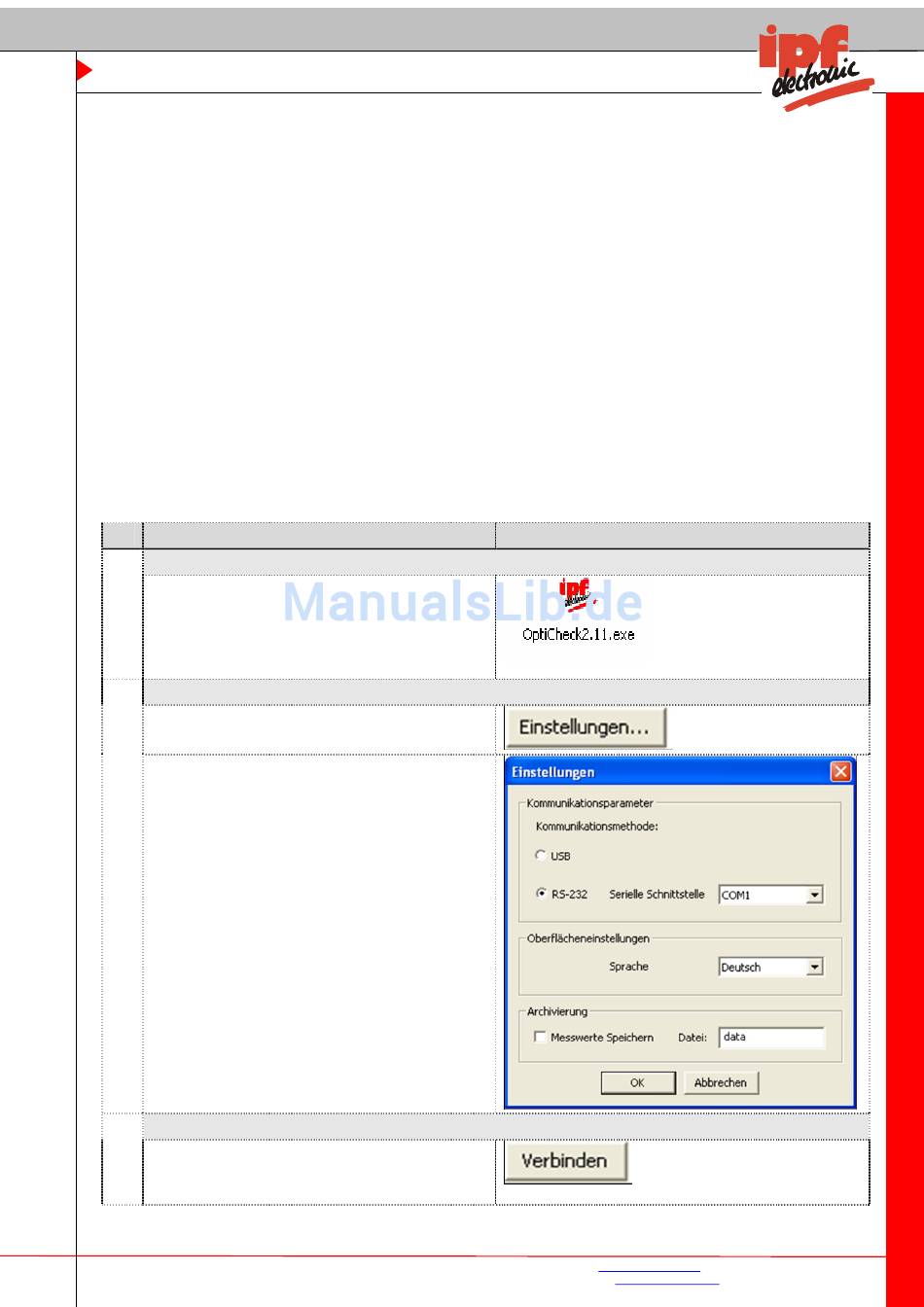

6.2. Kommunikation herstellen und Belichtungszeit einstellen
Arbeitsschritte zum Herstellen der Kommunikation und zum Einstellen der Belichtungszeit
Nr. Anweisung
1
Starten der OptiCheck-Sensoroberfläche
Doppelklicken Sie auf das OptiCheck-
Sensoroberfläche-Icon auf dem Desktop
oder über die Menüleiste durch Betätigen
der Button Start → Programme → ipf →
OptiCheck.
2
Serielle Schnittstelle auswählen
1. Betätigen Sie den Button Einstellungen.
2. Wählen Sie im Fenster Einstellungen die
verwendetet Kommunikationsmethode so-
wie
die
Sprache
Sensoroberfläche aus (Einstellungen im
Beispiel: RS-232, COM1 und Deutsch).
Bestätigen Sie die Auswahl durch Betätigen
des Button OK. Hinweis: Die Auswahl der
Kommunikationsschnittstelle (USB oder RS-
232) ist von der Hardwarevariante des Sen-
sors abhängig.
3
Kommunikation herstellen
Betätigen Sie den Button Verbinden: Der
Startbildschirm wechselt in die Einlernober-
fläche.
ipf electronic gmbh
Kalver Str. 27
D-58515 Lüdenscheid
Abbildung
der
OptiCheck-
fon +49 (0) 2351/9365-0
fax +49 (0) 2351/9365-19
Seite 25
www.ipf-electronic.de
e-mail:
info@ipf-electronic.de
Änderungen
vorbehalten!
