2 Installation und Inbetriebnahme
2.5.9 Befestigen der Ausrüstung am Roboter
2.5.9 Befestigen der Ausrüstung am Roboter
Allgemeines
Der Roboter ist mit Montagebohrungen für Zusatzausrüstung ausgestattet.
Der Zugang zu den folgenden Montagebohrungen kann durch zusätzliche Kabel,
Ausrüstung usw. eingeschränkt sein, die vom Anwender des Roboters montiert
wurden. Stellen Sie bei der Planung einer Roboterzelle sicher, dass die
erforderlichen Montagebohrungen zugänglich sind.

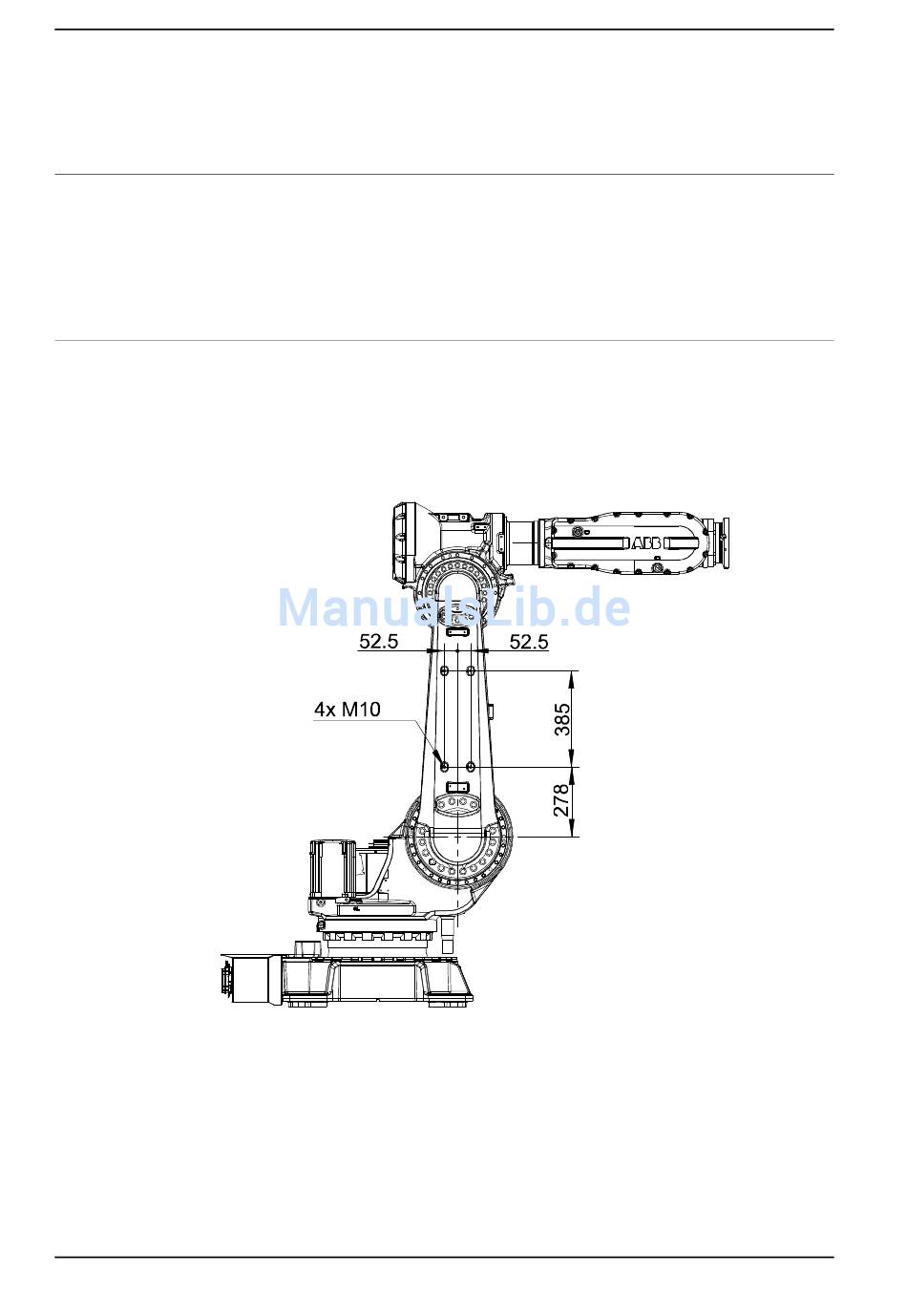

Abbildung, Anbringen von Zusatzausrüstung am Unterarm
Nachstehende Abbildungen zeigen die Montagebohrungen zum Anbringen von
Zusatzausrüstung am Unterarm.
Stellen Sie sicher, dass die Roboterverkabelung des Unterarms beim Befestigen
von Zusatzausrüstung nicht beschädigt wird. Verwenden Sie stets die dafür
vorgesehenen Befestigungsschrauben!
xx0600002940
Fortsetzung auf nächster Seite
100
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
3HAC027151-003 Revision: K
