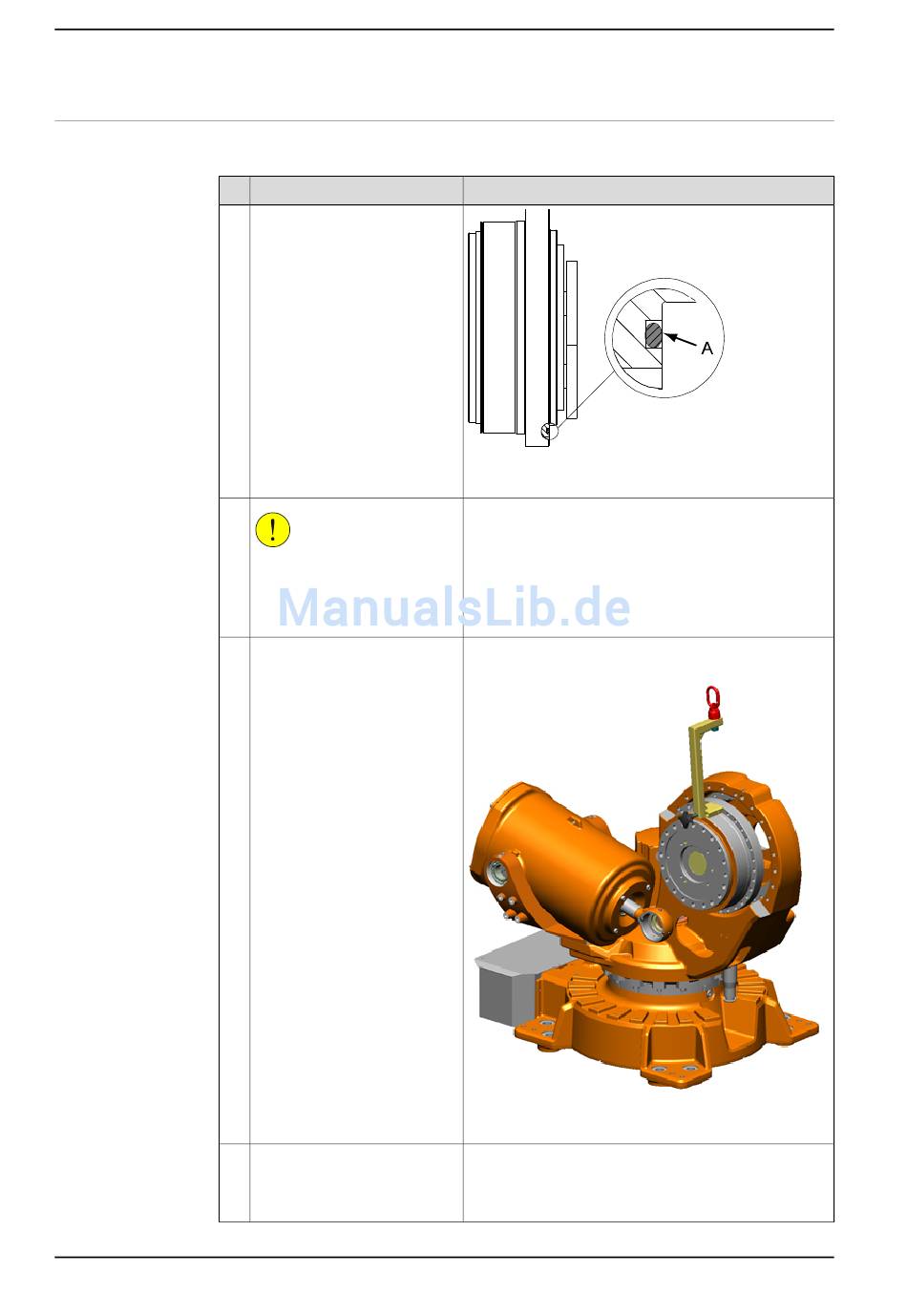

4.7.2 Austauschen des Getriebes Achse 2
Fortsetzung
Wiedereinbau
Nachfolgend wird beschrieben, wie das Getriebe Achse 2 wieder eingebaut wird.
1
2
3
4
Fortsetzung auf nächster Seite
276
Aktion
Stellen Sie sicher, dass der O-
Ring am Getriebe befestigt ist.
Schmieren Sie ihn leicht mit
Fett.
VORSICHT
Das Getriebe wiegt 98 kg! Alle
Hebevorrichtungen müssen
entsprechend dimensioniert
sein!
Bringen Sie das Hebewerkzeug
zum Anheben des Getriebes in
der obersten Bohrung des Ge-
triebes an und sichern Sie es
mit einer Rundschlinge.
Bringen Sie in zwei der Befesti-
gungsbohrungen zwei Füh-
rungsstifte parallel zueinander
an.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
Hinweis
xx0600003128
•
A : O-Ring 3HAB3772-91
Die Artikelnummer finden Sie unter
Ausrüstung auf Seite
272.
xx0900000114
In der Abbildung wird der IRB6640 gezeigt.
3HAC027151-003 Revision: K
