3 Wartung
3.3.5 Inspektion, Ölstand, Getriebe Achse 5
Fortsetzung
4
5
6
7
8
134
Aktion
GEFAHR
Unterbrechen Sie sämtliche:
•
Stromversorgung zum Roboter
•
pneumatische Druckversorgung zum Robo-
ter
•
Druckluftzufuhr zum Roboter
Vor dem Betreten des Arbeitsbereichs des Robo-
ters.

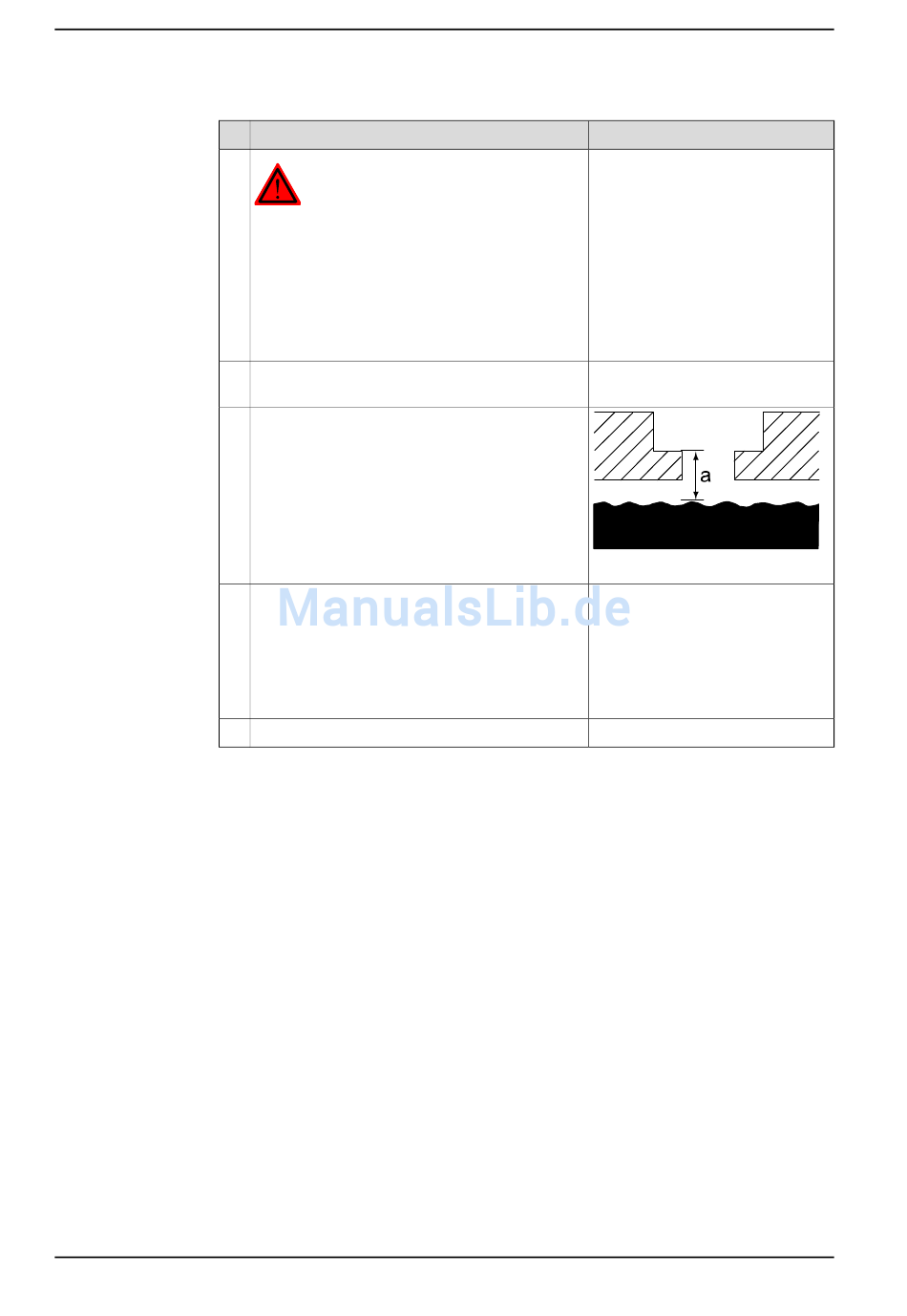

Öffnen Sie den Ölstopfen, Auffüllen .
Messen Sie den Ölstand.
Erforderlicher Ölstand bis zur Oberkante der Öl-
stopfenöffnung (a): 10 mm.
Füllen Sie falls erforderlich Öl auf.
Setzen Sie den Ölstopfen wieder ein.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe Abbildung
Sitz des Getriebes
auf Seite
133.
xx0500002222
Ölsorte und Gesamtmenge finden
Sie unter
Öltyp und -menge in den
Getrieben auf Seite
152.
Weitere Informationen über das
Auffüllen des Öls finden Sie im Ab-
schnitt
Auffüllen, Öl, Achse 5 auf
Seite
167.
Anzugsdrehmoment:24 Nm
3HAC027151-003 Revision: K
