Aktion
Ziehen Sie die Steckverbinder an der SMB-
Einheit vorsichtig ab.
Das Batteriekabel von der SMB-Einheit abzie-
hen.
Lösen Sie die Sechskantmuttern, mit denen die
SMB-Einheit befestigt ist, nur so weit, das die
SMB-Einheit herausgezogen werden kann.
Ziehen Sie die SMB-Einheit vorsichtig heraus.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.5.1 Austauschen der SMB-Einheit
Hinweis
Steckverbinder R1.SMB1-3, R1.SMB4-
6 und R2.SMB

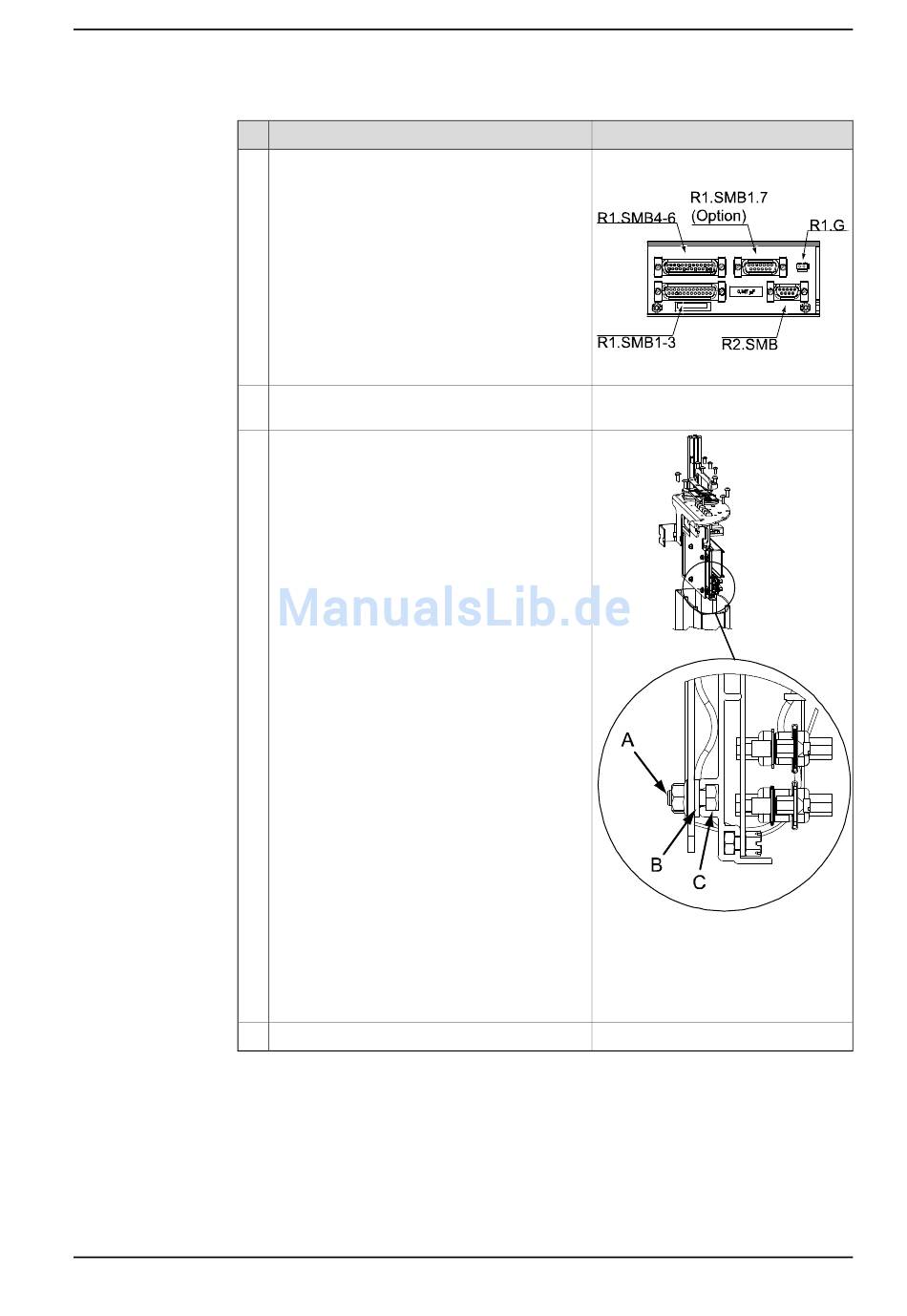

xx0600003054
Steckverbinder R1.G
xx0600003053
•
A: Sechskantmutter, M5
•
B: Zahnscheibe, 6,4 fzb
•
C: Sechskantschraube, M5 x
12, Klasse 8.8
Fortsetzung auf nächster Seite
Fortsetzung
225
