3HAC027151-003 Revision: K
Aktion
Entfernen Sie die Abdeckung
von Motor Achse 1.
Alternativmethode zum Anhe-
ben:
Bringen Sie die Hebevorrichtung
und eine Rundschlinge am
Oberarm sowie eine Rundschlin-
ge mit einem Hebebremsklotz
an der Handgelenkeinheit an.
Bringen Sie außerdem eine se-
parate Rundschlinge zwischen
Handgelenk und Rahmen an, um
eine Belastung durch die Brem-
se an Motorachse 3 zu vermei-
den.
Der Hebebremsklotz wird ver-
wendet, um den Oberarm im
Gleichgewicht zu halten.
Siehe Hebeanweisungen.
Hinweis
Die Bremse an Achse 3 soll
während des Anhebens gelöst
werden, bis die Rundschlinge
zwischen Handgelenk und Rah-
men die Last des Rahmens
überträgt.
Siehe Abbildung rechts!
Entfernen Sie den mechani-
schen Anschlagstift vom Rah-
men.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
4.3.3 Austauschen des kompletten Armsystems
Hinweis
Siehe den Abschnitt
Austauschen des Motors Achse
1 auf Seite
232.
Die Artikelnummer finden Sie unter
Ausrüstung auf Seite
198.
Stellen Sie sicher, dass die angehobenen Teile nicht
schräg hängen! Wie der Hebevorgang ausgerichtet
wird, wird in der Anweisung beschrieben, die der He-
bevorrichtung beiliegt! Folgen Sie den Anweisungen,
bevor Sie mit dem Hebevorgang fortfahren!
Das Lösen der Bremsen ist im Abschnitt
Lösen der Bremsen auf Seite 87

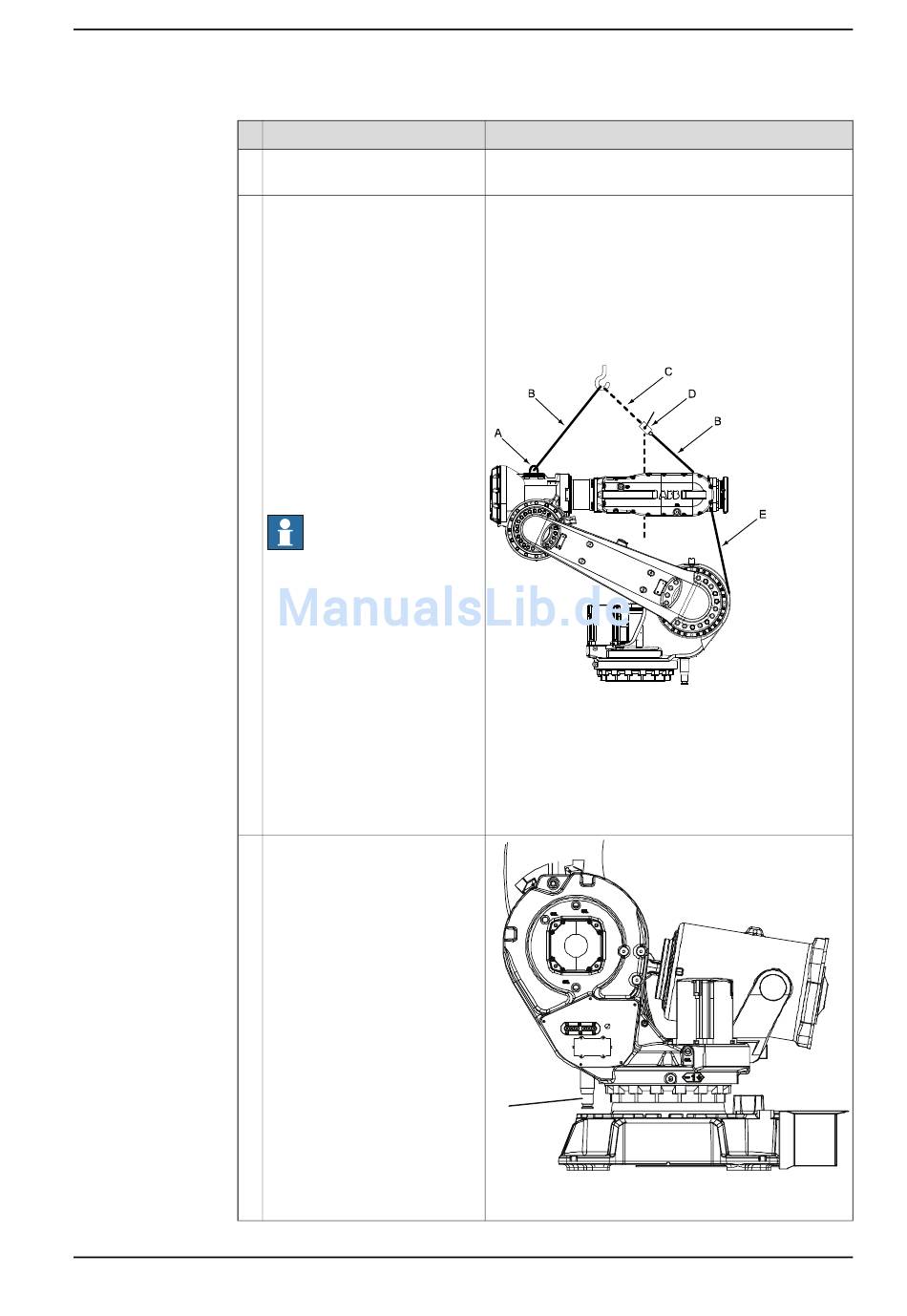

xx0600003100
•
A: Hebewerkzeug
•
B: Rundschlinge
•
C: Hubkette
•
D: Hebebremsklotz
•
E: Rundschlinge (wird zur Übertragung der Last
des Rahmens verwendet)
A
xx1200000668
A Mechanischer Anschlagstift
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
Erforderliche
Manuelles
beschrieben.
201
