3HAC027151-003 Revision: K
Aktion
Schließen Sie die Steckverbinder X8, X9 und
X10 an der Bremslöseeinheit an.
Geben Sie die SMB/BU-Einheit vorsichtig zu-
rück in ihren Kasten und bringen Sie die Be-
festigungsschrauben wieder an.
Der Drucktastenschutz darf erst nach der in
der folgenden Warnung beschriebenen Prü-
fung an der Abdeckung montiert werden!
WARNUNG
Bevor Sie mit der Wartungsarbeit fortfahren,
beachten Sie bitte die Sicherheitsinformation
im Abschnitt
WARNUNG - Die Bremslösetas-
ten sind nach Wartungsarbeiten eventuell
blockiert. auf Seite
48!
Bringen Sie den Drucktastenschutz wieder an
der SMB-Abdeckung an.
Bringen Sie die Abdeckung, Drucktastenschutz
wieder an.
Wenn die Batterie abgeklemmt wurde, muss
der Umdrehungszähler aktualisiert werden.
GEFAHR
Stellen Sie sicher, dass alle Sicherheitsbestim-
mungen eingehalten werden, wenn Sie den
ersten Testlauf durchführen. Diese werden im
Abschnitt
GEFAHR - Erster Testlauf kann
Schäden oder Verletzungen verursachen! auf
Seite 47
genauer beschrieben.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
4.5.2 Austausch der Bremslöseeinheit
Hinweis

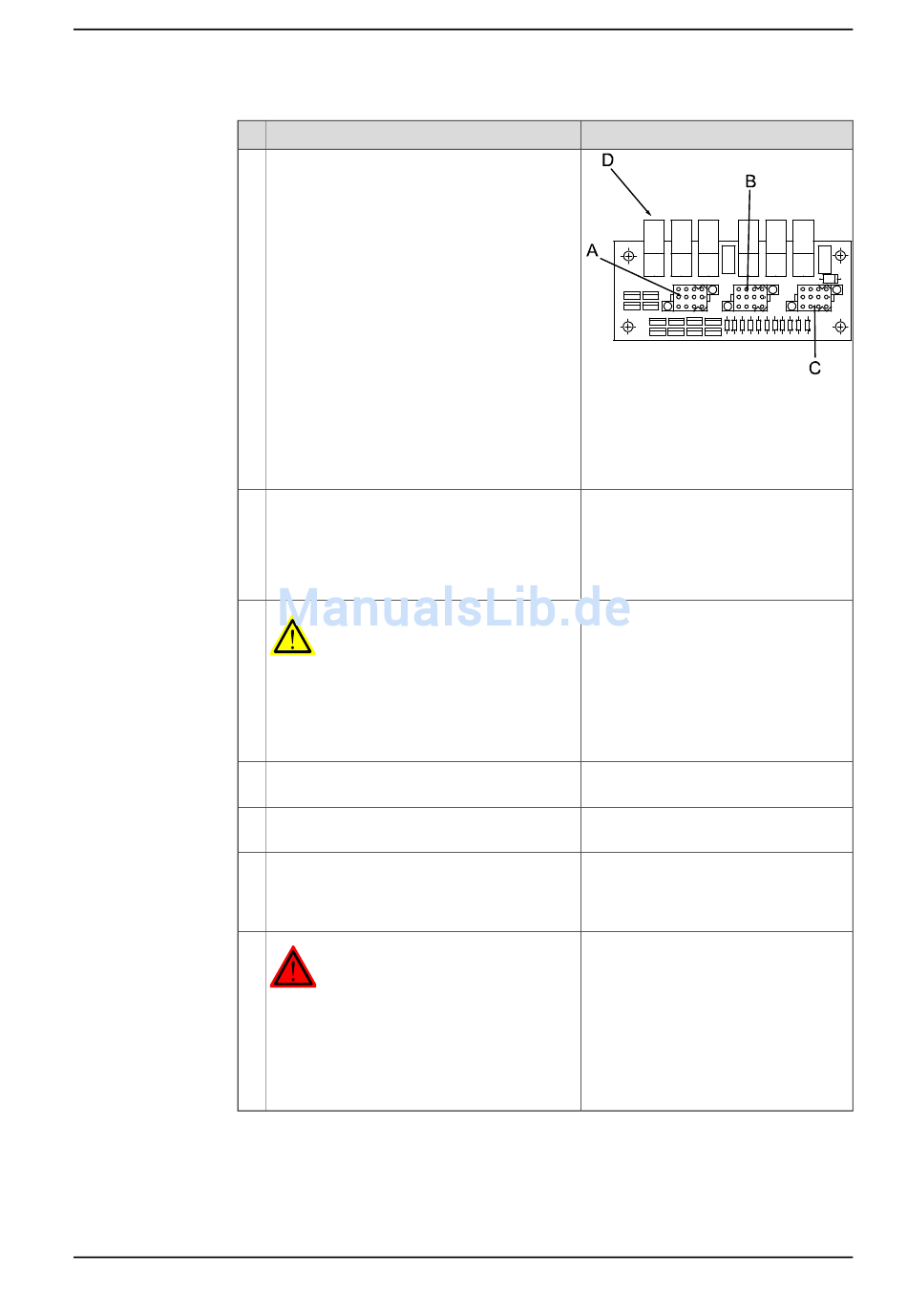

xx0200000129
A: Steckverbinder X8
B: Steckverbinder X9
C: Steckverbinder X10
D: Drucktasten
Siehe Abbildung
Sitz der Bremslöseein-
heit auf Seite
228.
Siehe Abbildung
Sitz der Bremslöseein-
heit auf Seite
228.
Weitere Informationen finden Sie im
Kapitel „Kalibrierung", Abschnitt
lisierung der Umdrehungszähler auf
Seite
296.
4 Reparatur
Fortsetzung
Aktua-
231
