10 EtherCAT Kommunikation

Time Stamp parametrieren

2 digitale Eingänge mit Time Stamp−Funktion − EPM−S207

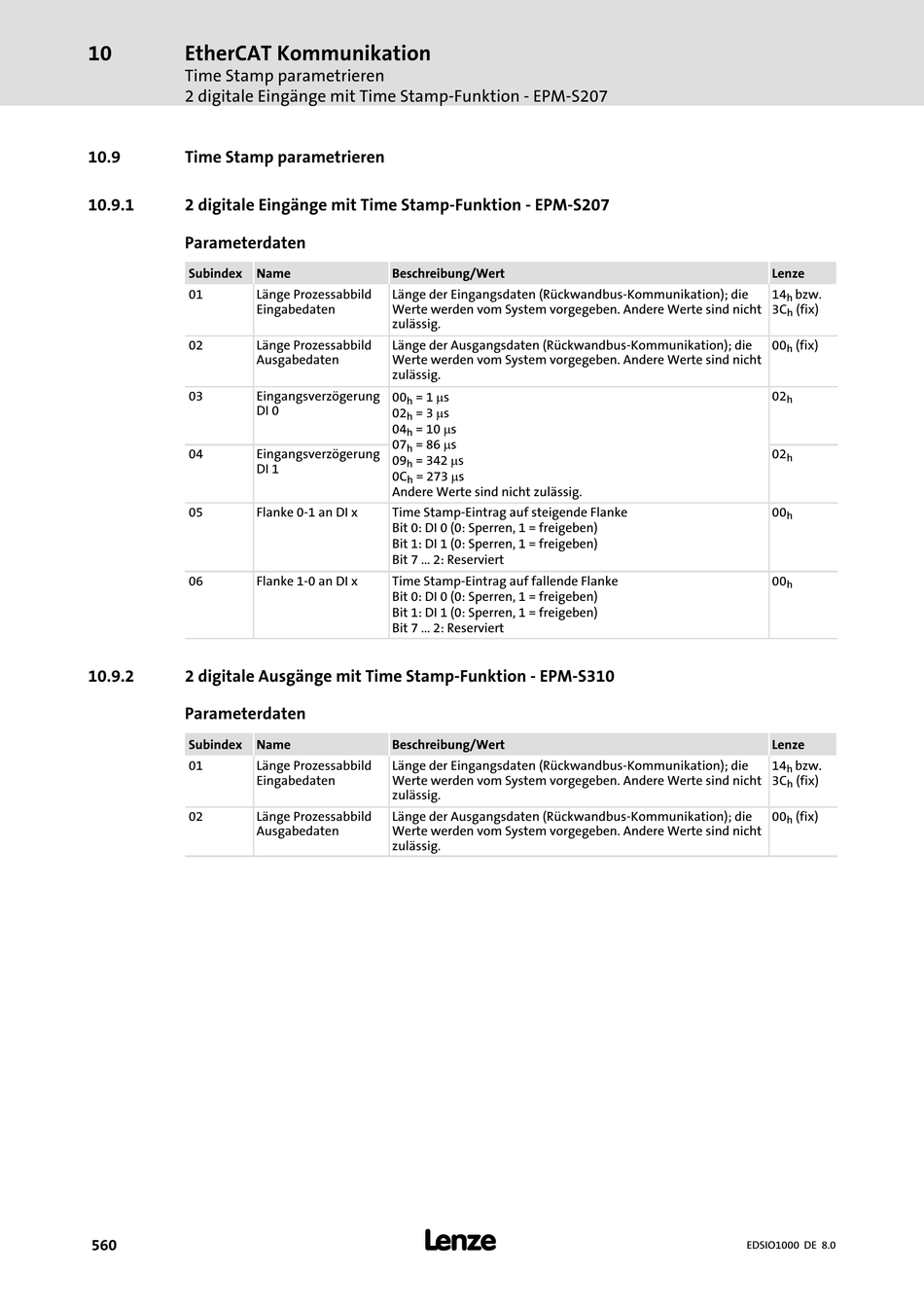

10.9 Time Stamp parametrieren
10.9.1 2 digitale Eingänge mit Time Stamp−Funktion − EPM−S207
Parameterdaten
Subindex Name
01 Länge Prozessabbild
Eingabedaten
02 Länge Prozessabbild
Ausgabedaten
03 Eingangsverzögerung
DI 0
04 Eingangsverzögerung
DI 1
05 Flanke 0−1 an DI x
06 Flanke 1−0 an DI x
10.9.2 2 digitale Ausgänge mit Time Stamp−Funktion − EPM−S310
Parameterdaten
Subindex Name
01 Länge Prozessabbild
Eingabedaten
02 Länge Prozessabbild
Ausgabedaten
560
Beschreibung/Wert
Länge der Eingangsdaten (Rückwandbus−Kommunikation); die
Werte werden vom System vorgegeben. Andere Werte sind nicht
zulässig.
Länge der Ausgangsdaten (Rückwandbus−Kommunikation); die
Werte werden vom System vorgegeben. Andere Werte sind nicht
zulässig.
= 1 ms
00
h
= 3 ms
02
h
= 10 ms
04
h
= 86 ms
07
h
= 342 ms
09
h
= 273 ms
0C
h
Andere Werte sind nicht zulässig.
Time Stamp−Eintrag auf steigende Flanke
Bit 0: DI 0 (0: Sperren, 1 = freigeben)
Bit 1: DI 1 (0: Sperren, 1 = freigeben)
Bit 7 ... 2: Reserviert
Time Stamp−Eintrag auf fallende Flanke
Bit 0: DI 0 (0: Sperren, 1 = freigeben)
Bit 1: DI 1 (0: Sperren, 1 = freigeben)
Bit 7 ... 2: Reserviert
Beschreibung/Wert
Länge der Eingangsdaten (Rückwandbus−Kommunikation); die
Werte werden vom System vorgegeben. Andere Werte sind nicht
zulässig.
Länge der Ausgangsdaten (Rückwandbus−Kommunikation); die
Werte werden vom System vorgegeben. Andere Werte sind nicht
zulässig.
l
Lenze
14 bzw.
h
3C (fix)
h
00 (fix)
h
02
h
02
h
00
h
00
h
Lenze
14 bzw.
h
3C (fix)
h
00 (fix)
h
