10 EtherCAT Kommunikation
Zähler parametrieren
Drehgeber−Signalauswertung

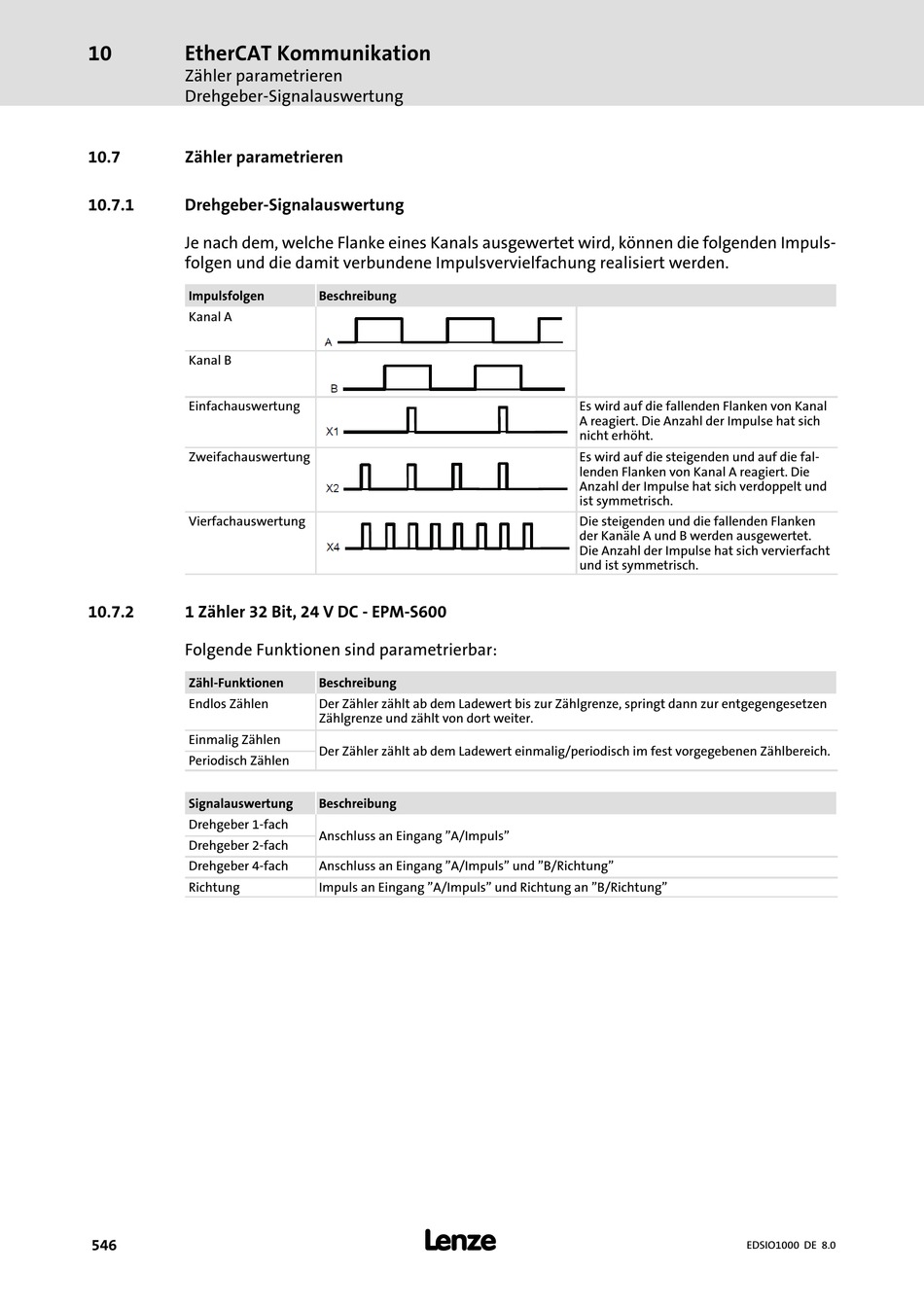

10.7 Zähler parametrieren
10.7.1 Drehgeber−Signalauswertung
Je nach dem, welche Flanke eines Kanals ausgewertet wird, können die folgenden Impuls-
folgen und die damit verbundene Impulsvervielfachung realisiert werden.
Impulsfolgen
Kanal A
Kanal B
Einfachauswertung
Zweifachauswertung
Vierfachauswertung
10.7.2 1 Zähler 32 Bit, 24 V DC − EPM−S600
Folgende Funktionen sind parametrierbar:
Zähl−Funktionen
Endlos Zählen
Einmalig Zählen
Periodisch Zählen
Signalauswertung
Drehgeber 1−fach
Drehgeber 2−fach
Drehgeber 4−fach
Richtung
546
Beschreibung
Beschreibung
Der Zähler zählt ab dem Ladewert bis zur Zählgrenze, springt dann zur entgegengesetzen
Zählgrenze und zählt von dort weiter.
Der Zähler zählt ab dem Ladewert einmalig/periodisch im fest vorgegebenen Zählbereich.
Beschreibung
Anschluss an Eingang "A/Impuls"
Anschluss an Eingang "A/Impuls" und "B/Richtung"
Impuls an Eingang "A/Impuls" und Richtung an "B/Richtung"
l
Es wird auf die fallenden Flanken von Kanal
A reagiert. Die Anzahl der Impulse hat sich
nicht erhöht.
Es wird auf die steigenden und auf die fal-
lenden Flanken von Kanal A reagiert. Die
Anzahl der Impulse hat sich verdoppelt und
ist symmetrisch.
Die steigenden und die fallenden Flanken
der Kanäle A und B werden ausgewertet.
Die Anzahl der Impulse hat sich vervierfacht
und ist symmetrisch.
