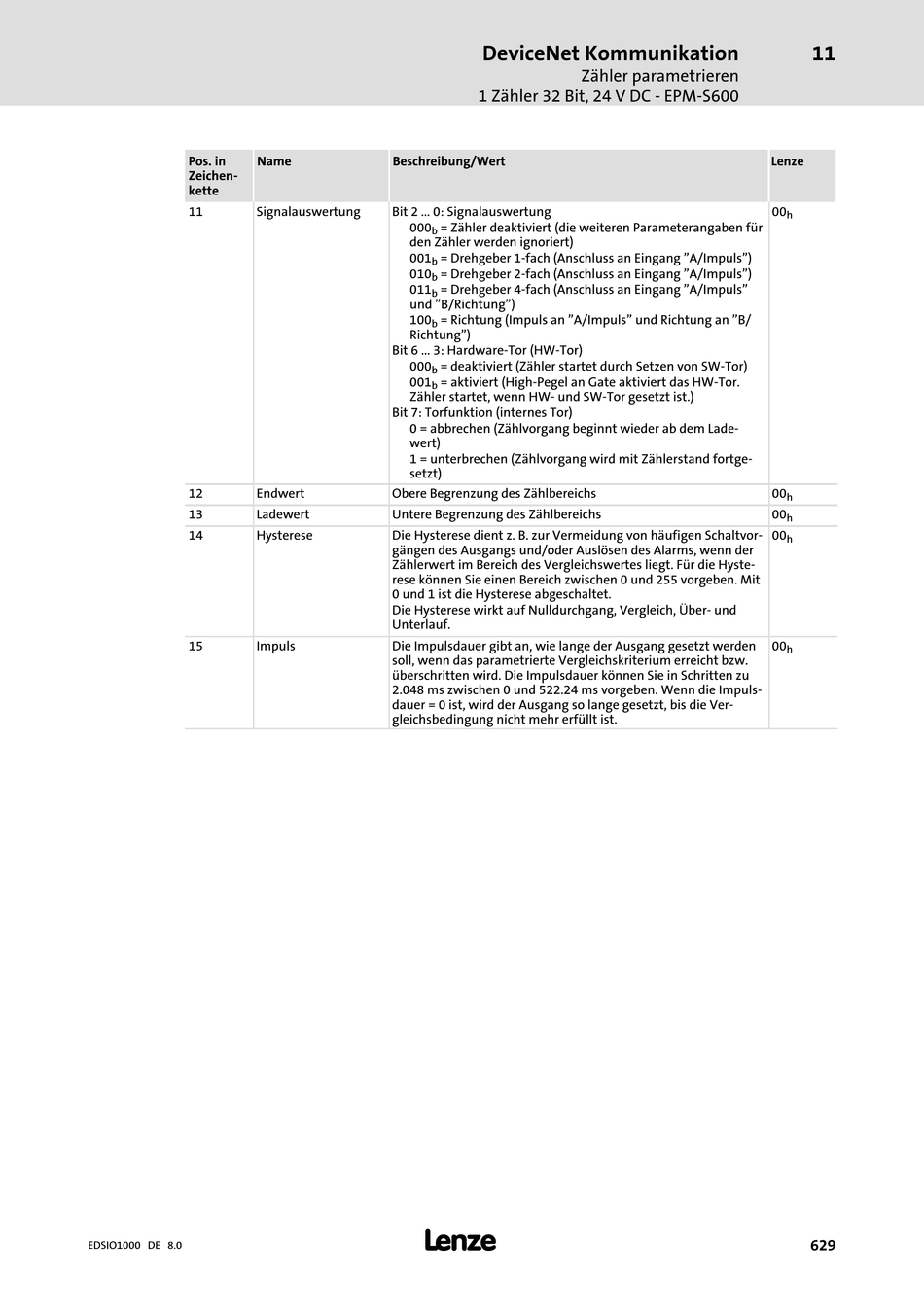

Pos. in Name
Zeichen-
kette
11 Signalauswertung
12 Endwert
13 Ladewert
14 Hysterese
15 Impuls
EDSIO1000 DE 8.0
DeviceNet Kommunikation
1 Zähler 32 Bit, 24 V DC − EPM−S600
Beschreibung/Wert
Bit 2 ... 0: Signalauswertung
000 = Zähler deaktiviert (die weiteren Parameterangaben für
b
den Zähler werden ignoriert)
001 = Drehgeber 1−fach (Anschluss an Eingang "A/Impuls")
b
010 = Drehgeber 2−fach (Anschluss an Eingang "A/Impuls")
b
011 = Drehgeber 4−fach (Anschluss an Eingang "A/Impuls"
b
und "B/Richtung")
100 = Richtung (Impuls an "A/Impuls" und Richtung an "B/
b
Richtung")
Bit 6 ... 3: Hardware−Tor (HW−Tor)
000 = deaktiviert (Zähler startet durch Setzen von SW−Tor)
b
001 = aktiviert (High−Pegel an Gate aktiviert das HW−Tor.
b
Zähler startet, wenn HW− und SW−Tor gesetzt ist.)
Bit 7: Torfunktion (internes Tor)
0 = abbrechen (Zählvorgang beginnt wieder ab dem Lade-
wert)
1 = unterbrechen (Zählvorgang wird mit Zählerstand fortge-
setzt)
Obere Begrenzung des Zählbereichs
Untere Begrenzung des Zählbereichs
Die Hysterese dient z. B. zur Vermeidung von häufigen Schaltvor-
gängen des Ausgangs und/oder Auslösen des Alarms, wenn der
Zählerwert im Bereich des Vergleichswertes liegt. Für die Hyste-
rese können Sie einen Bereich zwischen 0 und 255 vorgeben. Mit
0 und 1 ist die Hysterese abgeschaltet.
Die Hysterese wirkt auf Nulldurchgang, Vergleich, Über− und
Unterlauf.
Die Impulsdauer gibt an, wie lange der Ausgang gesetzt werden
soll, wenn das parametrierte Vergleichskriterium erreicht bzw.
überschritten wird. Die Impulsdauer können Sie in Schritten zu
2.048 ms zwischen 0 und 522.24 ms vorgeben. Wenn die Impuls-
dauer = 0 ist, wird der Ausgang so lange gesetzt, bis die Ver-
gleichsbedingung nicht mehr erfüllt ist.
l
Zähler parametrieren
11
Lenze
00
h
00
h
00
h
00
h
00
h
