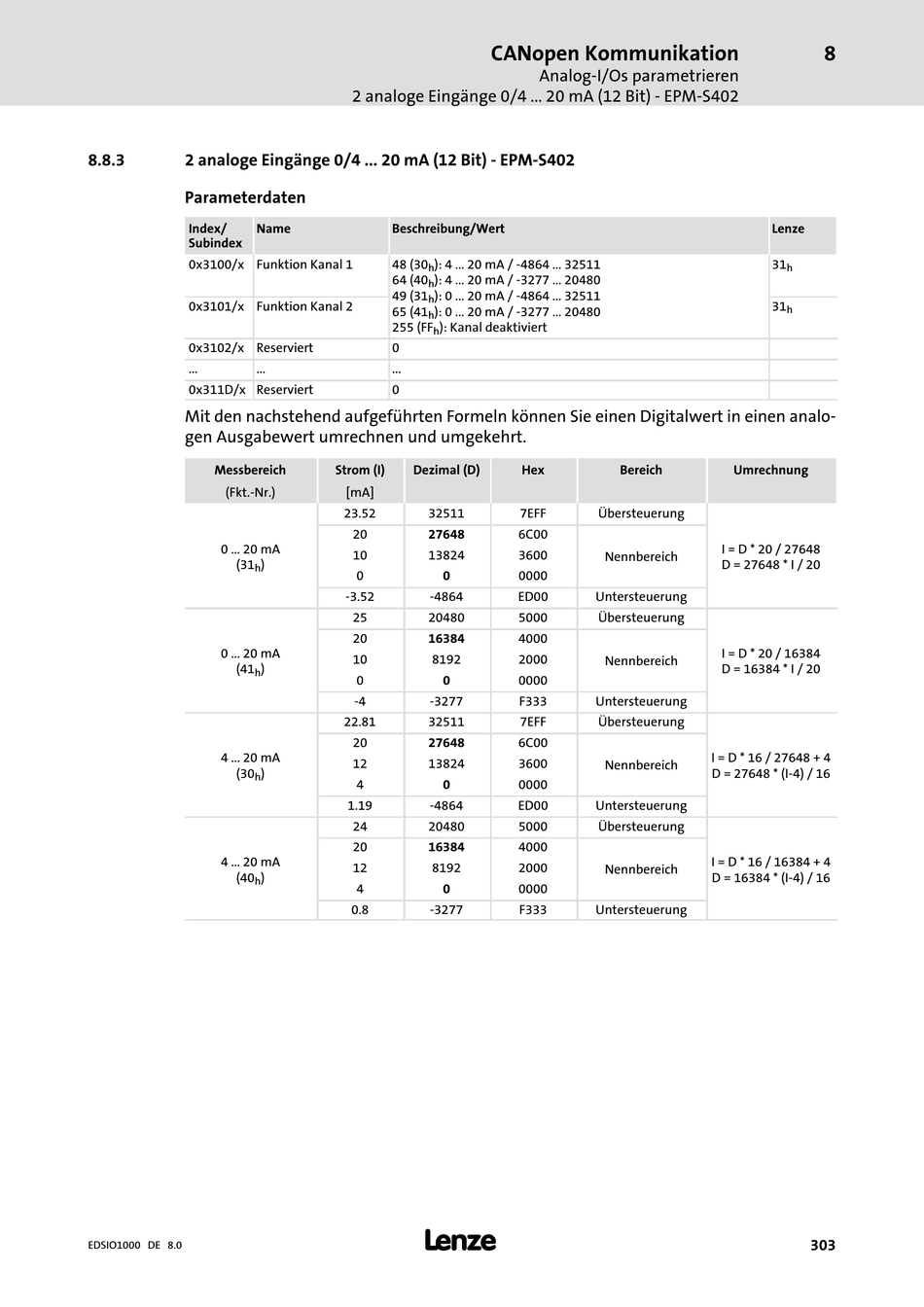

8.8.3 2 analoge Eingänge 0/4 ... 20 mA (12 Bit) − EPM−S402
Parameterdaten
Index/ Name
Subindex
0x3100/x Funktion Kanal 1
0x3101/x Funktion Kanal 2
0x3102/x Reserviert
... ...
0x311D/x Reserviert
Mit den nachstehend aufgeführten Formeln können Sie einen Digitalwert in einen analo-
gen Ausgabewert umrechnen und umgekehrt.
Messbereich
(Fkt.−Nr.)
0 ... 20 mA
(31 )
h
0 ... 20 mA
(41 )
h
4 ... 20 mA
(30 )
h
4 ... 20 mA
(40 )
h
EDSIO1000 DE 8.0
CANopen Kommunikation
2 analoge Eingänge 0/4 ... 20 mA (12 Bit) − EPM−S402
Beschreibung/Wert
48 (30 ): 4 ... 20 mA / −4864 ... 32511
h
64 (40 ): 4 ... 20 mA / −3277 ... 20480
h
49 (31 ): 0 ... 20 mA / −4864 ... 32511
h
65 (41 ): 0 ... 20 mA / −3277 ... 20480
h
255 (FF ): Kanal deaktiviert
h
0
...
0
Strom (I) Dezimal (D)
[mA]
23.52 32511
20 27648
10 13824
0 0
−3.52 −4864
25 20480
20 16384
10 8192
0 0
−4 −3277
22.81 32511
20 27648
12 13824
4 0
1.19 −4864
24 20480
20 16384
12 8192
4 0
0.8 −3277
l
Analog−I/Os parametrieren
Hex Bereich
7EFF Übersteuerung
6C00
3600
Nennbereich
0000
ED00 Untersteuerung
5000 Übersteuerung
4000
2000
Nennbereich
0000
F333 Untersteuerung
7EFF Übersteuerung
6C00
3600
Nennbereich
0000
ED00 Untersteuerung
5000 Übersteuerung
4000
2000
Nennbereich
0000
F333 Untersteuerung
8
Lenze
31
h
31
h
Umrechnung
I = D * 20 / 27648
D = 27648 * I / 20
I = D * 20 / 16384
D = 16384 * I / 20
I = D * 16 / 27648 + 4
D = 27648 * (I−4) / 16
I = D * 16 / 16384 + 4
D = 16384 * (I−4) / 16
303
