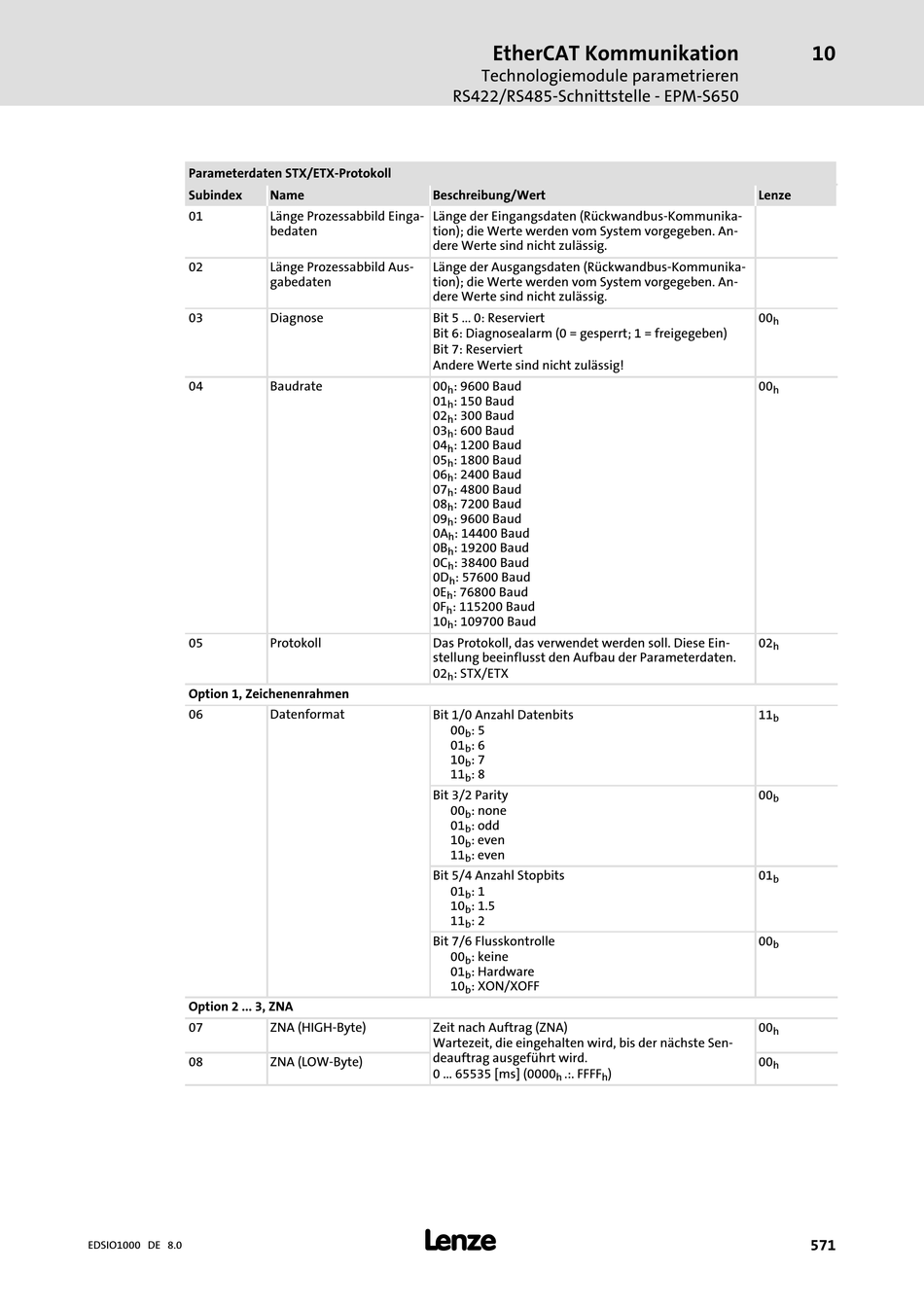

Parameterdaten STX/ETX−Protokoll
Subindex
01
02
03
04
05
Option 1, Zeichenenrahmen
06
Option 2 ... 3, ZNA
07
08
EDSIO1000 DE 8.0
Name Beschreibung/Wert
Länge Prozessabbild Einga- Länge der Eingangsdaten (Rückwandbus−Kommunika-
bedaten tion); die Werte werden vom System vorgegeben. An-
dere Werte sind nicht zulässig.
Länge Prozessabbild Aus- Länge der Ausgangsdaten (Rückwandbus−Kommunika-
gabedaten tion); die Werte werden vom System vorgegeben. An-
dere Werte sind nicht zulässig.
Diagnose Bit 5 ... 0: Reserviert
Bit 6: Diagnosealarm (0 = gesperrt; 1 = freigegeben)
Bit 7: Reserviert
Andere Werte sind nicht zulässig!
Baudrate 00
01
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
0F
10
Protokoll Das Protokoll, das verwendet werden soll. Diese Ein-
stellung beeinflusst den Aufbau der Parameterdaten.
02
Datenformat Bit 1/0 Anzahl Datenbits
Bit 3/2 Parity
Bit 5/4 Anzahl Stopbits
Bit 7/6 Flusskontrolle
ZNA (HIGH−Byte) Zeit nach Auftrag (ZNA)
Wartezeit, die eingehalten wird, bis der nächste Sen-
deauftrag ausgeführt wird.
ZNA (LOW−Byte)
0 ... 65535 [ms] (0000
l
EtherCAT Kommunikation
Technologiemodule parametrieren
RS422/RS485−Schnittstelle − EPM−S650
: 9600 Baud
h
: 150 Baud
h
: 300 Baud
h
: 600 Baud
h
: 1200 Baud
h
: 1800 Baud
h
: 2400 Baud
h
: 4800 Baud
h
: 7200 Baud
h
: 9600 Baud
h
: 14400 Baud
h
: 19200 Baud
h
: 38400 Baud
h
: 57600 Baud
h
: 76800 Baud
h
: 115200 Baud
h
: 109700 Baud
h
: STX/ETX
h
00 : 5
b
01 : 6
b
10 : 7
b
11 : 8
b
00 : none
b
01 : odd
b
10 : even
b
11 : even
b
01 : 1
b
10 : 1.5
b
11 : 2
b
00 : keine
b
01 : Hardware
b
10 : XON/XOFF
b
.:. FFFF )
h h
