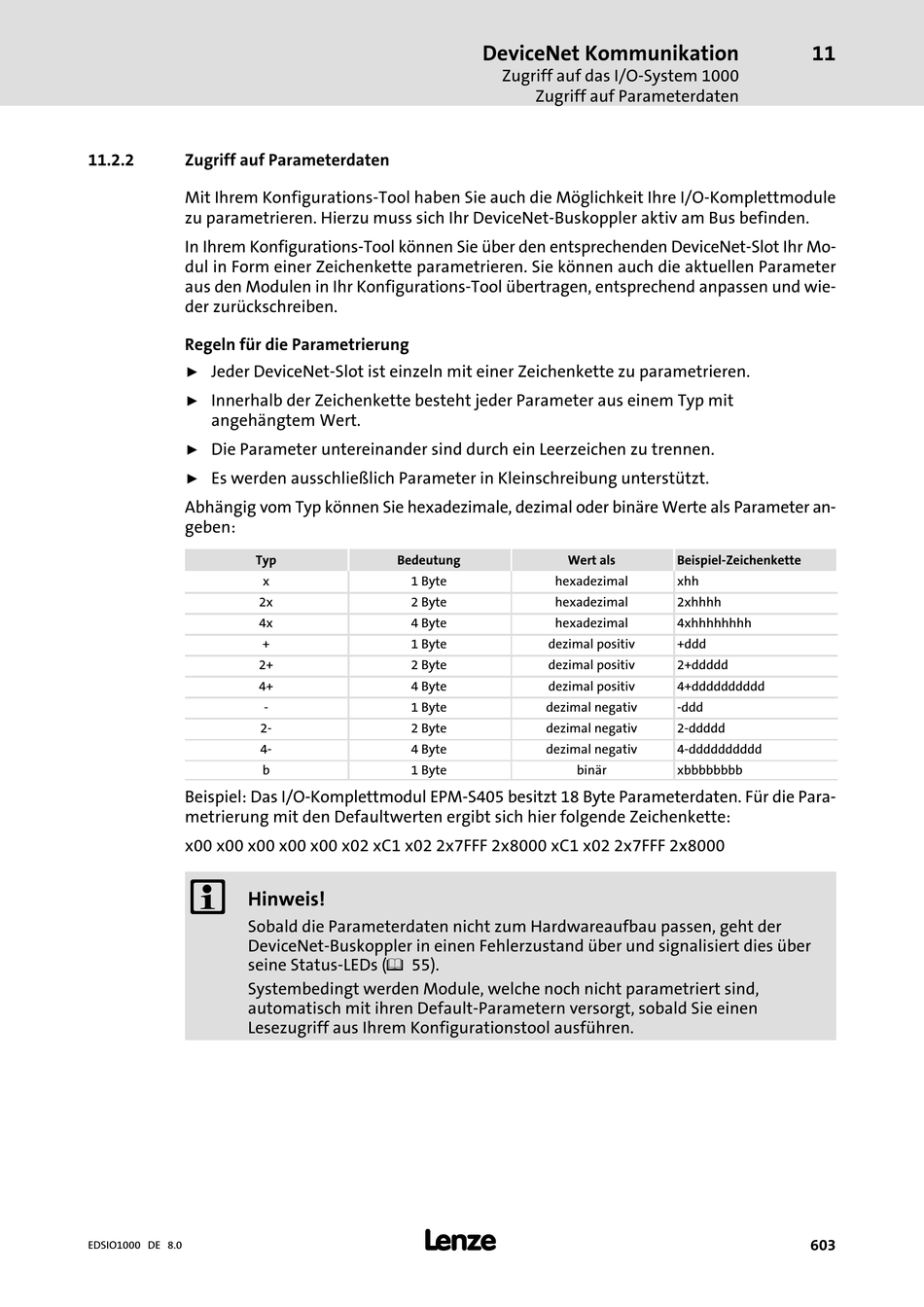

11.2.2

Zugriff auf Parameterdaten

Mit Ihrem Konfigurations−Tool haben Sie auch die Möglichkeit Ihre I/O−Komplettmodule
zu parametrieren. Hierzu muss sich Ihr DeviceNet−Buskoppler aktiv am Bus befinden.
In Ihrem Konfigurations−Tool können Sie über den entsprechenden DeviceNet−Slot Ihr Mo-
dul in Form einer Zeichenkette parametrieren. Sie können auch die aktuellen Parameter
aus den Modulen in Ihr Konfigurations−Tool übertragen, entsprechend anpassen und wie-
der zurückschreiben.
Regeln für die Parametrierung
Jeder DeviceNet−Slot ist einzeln mit einer Zeichenkette zu parametrieren.
ƒ
Innerhalb der Zeichenkette besteht jeder Parameter aus einem Typ mit
ƒ
angehängtem Wert.
Die Parameter untereinander sind durch ein Leerzeichen zu trennen.
ƒ
Es werden ausschließlich Parameter in Kleinschreibung unterstützt.
ƒ
Abhängig vom Typ können Sie hexadezimale, dezimal oder binäre Werte als Parameter an-
geben:
Typ
2x
4x
+
2+
4+
2−
4−
b
Beispiel: Das I/O−Komplettmodul EPM−S405 besitzt 18 Byte Parameterdaten. Für die Para-
metrierung mit den Defaultwerten ergibt sich hier folgende Zeichenkette:
x00 x00 x00 x00 x00 x02 xC1 x02 2x7FFF 2x8000 xC1 x02 2x7FFF 2x8000
)
Hinweis!
Sobald die Parameterdaten nicht zum Hardwareaufbau passen, geht der
DeviceNet−Buskoppler in einen Fehlerzustand über und signalisiert dies über
seine Status−LEDs (¶ 55).
Systembedingt werden Module, welche noch nicht parametriert sind,
automatisch mit ihren Default−Parametern versorgt, sobald Sie einen
Lesezugriff aus Ihrem Konfigurationstool ausführen.
EDSIO1000 DE 8.0
Bedeutung
x 1 Byte
2 Byte
4 Byte
1 Byte
2 Byte
4 Byte
− 1 Byte
2 Byte
4 Byte
1 Byte
l
DeviceNet Kommunikation
Zugriff auf das I/O−System 1000
Zugriff auf Parameterdaten
Wert als
hexadezimal
hexadezimal
hexadezimal
dezimal positiv
dezimal positiv
dezimal positiv
dezimal negativ
dezimal negativ
dezimal negativ
binär
11
Beispiel−Zeichenkette
xhh
2xhhhh
4xhhhhhhhh
+ddd
2+ddddd
4+dddddddddd
−ddd
2−ddddd
4−dddddddddd
xbbbbbbbb
