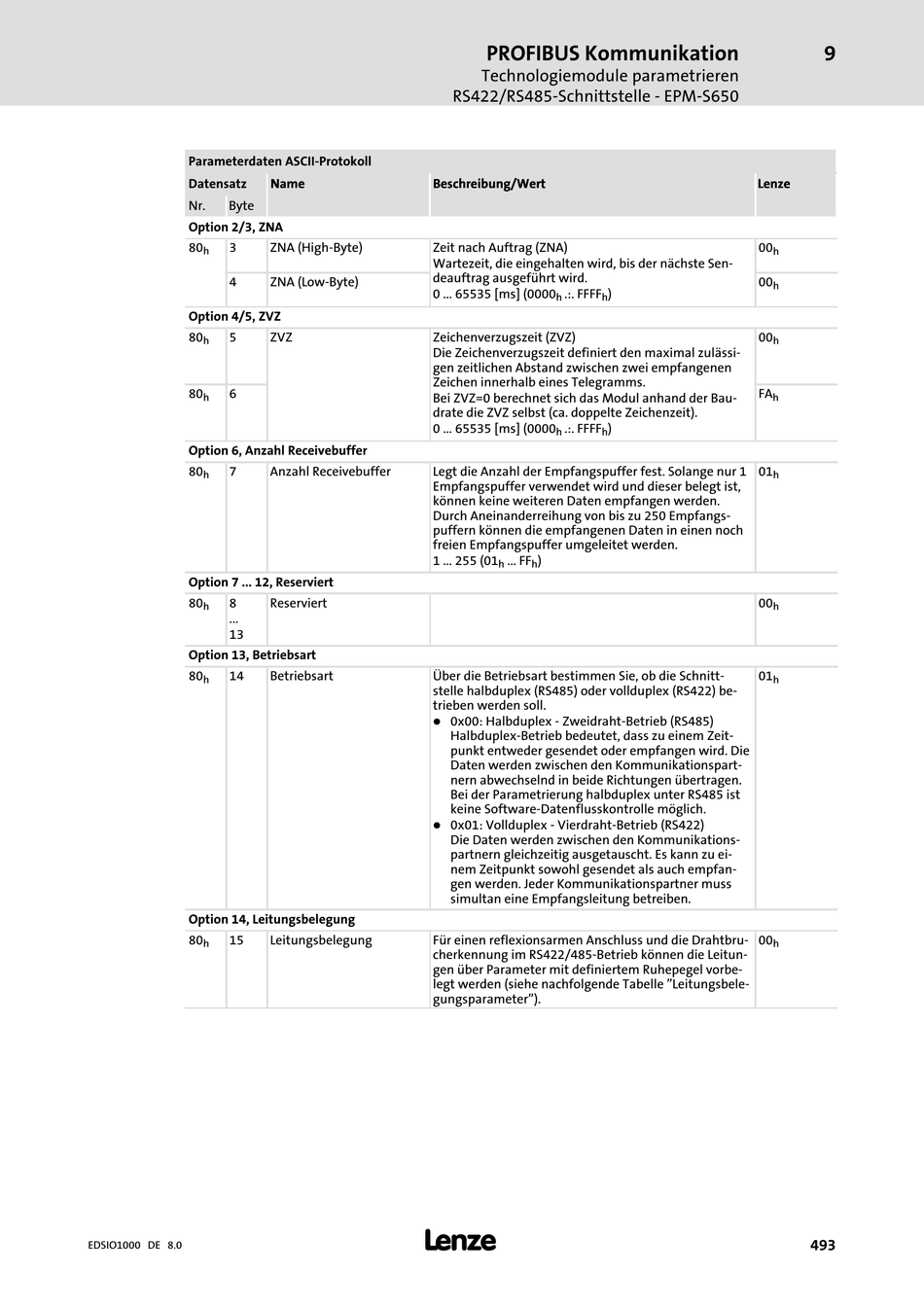

Parameterdaten ASCII−Protokoll
Datensatz
Nr.
Byte
Option 2/3, ZNA
80
3
h
4
Option 4/5, ZVZ
80
5
h
80
6
h
Option 6, Anzahl Receivebuffer
80
7
h
Option 7 ... 12, Reserviert
80
8
h
...
13
Option 13, Betriebsart
80
14
h
Option 14, Leitungsbelegung
80
15
h
EDSIO1000 DE 8.0
Name
Name
Beschreibung/Wert
Beschreibung/Wert
ZNA (High−Byte)
Zeit nach Auftrag (ZNA)
Wartezeit, die eingehalten wird, bis der nächste Sen-
deauftrag ausgeführt wird.
ZNA (Low−Byte)
0 ... 65535 [ms] (0000
ZVZ
Zeichenverzugszeit (ZVZ)
Die Zeichenverzugszeit definiert den maximal zulässi-
gen zeitlichen Abstand zwischen zwei empfangenen
Zeichen innerhalb eines Telegramms.
Bei ZVZ=0 berechnet sich das Modul anhand der Bau-
drate die ZVZ selbst (ca. doppelte Zeichenzeit).
0 ... 65535 [ms] (0000
Anzahl Receivebuffer
Legt die Anzahl der Empfangspuffer fest. Solange nur 1
Empfangspuffer verwendet wird und dieser belegt ist,
können keine weiteren Daten empfangen werden.
Durch Aneinanderreihung von bis zu 250 Empfangs-
puffern können die empfangenen Daten in einen noch
freien Empfangspuffer umgeleitet werden.
1 ... 255 (01
Reserviert
Betriebsart
Über die Betriebsart bestimmen Sie, ob die Schnitt-
stelle halbduplex (RS485) oder vollduplex (RS422) be-
trieben werden soll.
l
l
Leitungsbelegung
Für einen reflexionsarmen Anschluss und die Drahtbru-
cherkennung im RS422/485−Betrieb können die Leitun-
gen über Parameter mit definiertem Ruhepegel vorbe-
legt werden (siehe nachfolgende Tabelle "Leitungsbele-
gungsparameter").
l
PROFIBUS Kommunikation
Technologiemodule parametrieren
RS422/RS485−Schnittstelle − EPM−S650
.:. FFFF
)
h
h
.:. FFFF
)
h
h
... FF
)
h
h
0x00: Halbduplex − Zweidraht−Betrieb (RS485)
Halbduplex−Betrieb bedeutet, dass zu einem Zeit-
punkt entweder gesendet oder empfangen wird. Die
Daten werden zwischen den Kommunikationspart-
nern abwechselnd in beide Richtungen übertragen.
Bei der Parametrierung halbduplex unter RS485 ist
keine Software−Datenflusskontrolle möglich.
0x01: Vollduplex − Vierdraht−Betrieb (RS422)
Die Daten werden zwischen den Kommunikations-
partnern gleichzeitig ausgetauscht. Es kann zu ei-
nem Zeitpunkt sowohl gesendet als auch empfan-
gen werden. Jeder Kommunikationspartner muss
simultan eine Empfangsleitung betreiben.
9
Lenze
Lenze
00
h
00
h
00
h
FA
h
01
h
00
h
01
h
00
h
493
