3
Produktbeschreibung
I/O−Komplettmodule − Analog−I/O
Darstellung von Analogwerten

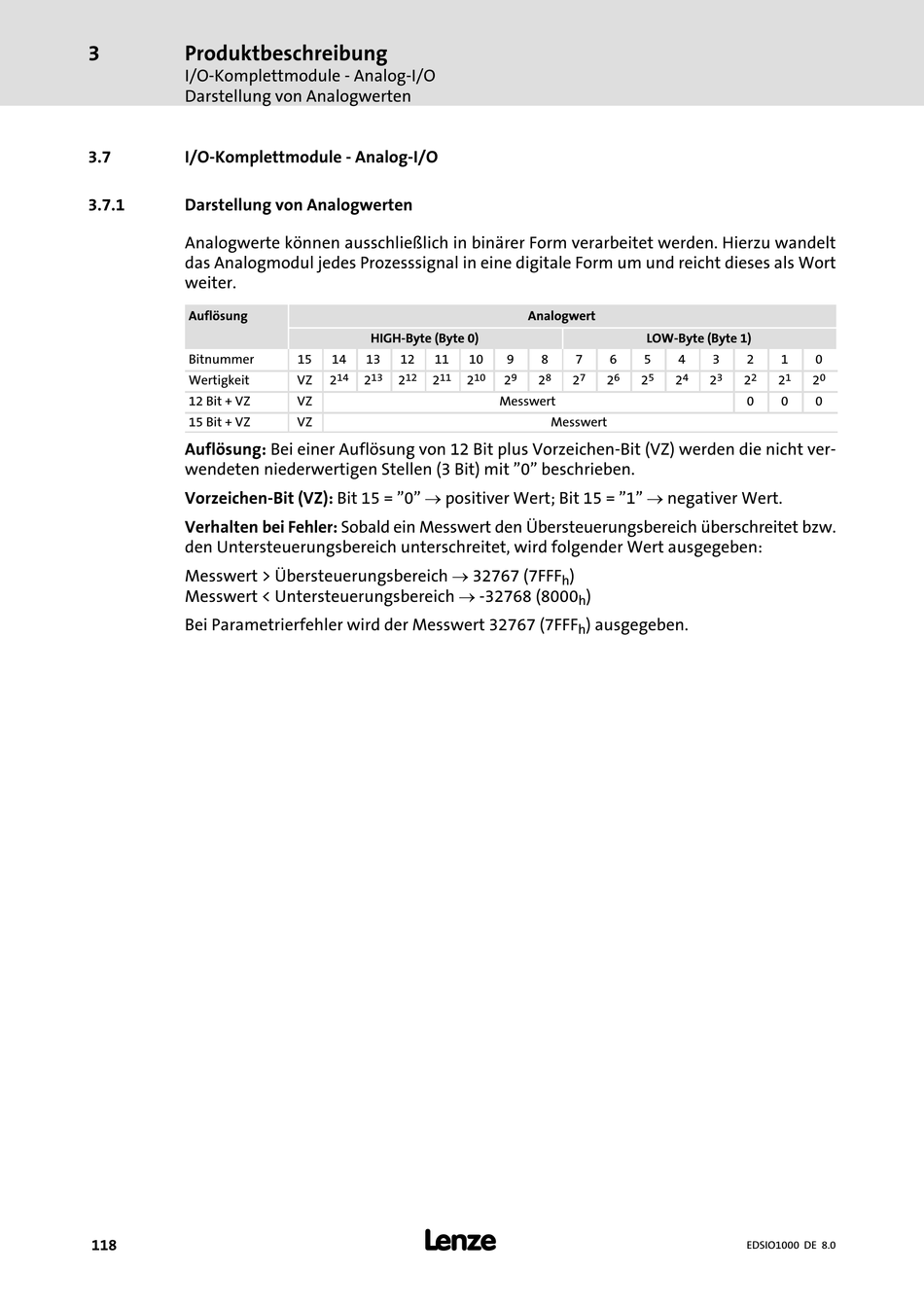

3.7
I/O−Komplettmodule − Analog−I/O
3.7.1
Darstellung von Analogwerten
Analogwerte können ausschließlich in binärer Form verarbeitet werden. Hierzu wandelt
das Analogmodul jedes Prozesssignal in eine digitale Form um und reicht dieses als Wort
weiter.
Auflösung
Bitnummer
Wertigkeit
12 Bit + VZ
15 Bit + VZ
Auflösung: Bei einer Auflösung von 12 Bit plus Vorzeichen−Bit (VZ) werden die nicht ver-
wendeten niederwertigen Stellen (3 Bit) mit "0" beschrieben.
Vorzeichen−Bit (VZ): Bit 15 = "0" ® positiver Wert; Bit 15 = "1" ® negativer Wert.
Verhalten bei Fehler: Sobald ein Messwert den Übersteuerungsbereich überschreitet bzw.
den Untersteuerungsbereich unterschreitet, wird folgender Wert ausgegeben:
Messwert > Übersteuerungsbereich ® 32767 (7FFF
Messwert < Untersteuerungsbereich ® −32768 (8000
Bei Parametrierfehler wird der Messwert 32767 (7FFF
118
HIGH−Byte (Byte 0)
15
14
13
12
11
10
14
13
12
11
VZ
2
2
2
2
2
VZ
VZ
l
Analogwert
LOW−Byte (Byte 1)
9
8
7
6
5
10
9
8
7
6
5
2
2
2
2
2
Messwert
Messwert
)
h
)
h
) ausgegeben.
h
4
3
2
1
0
4
3
2
1
0
2
2
2
2
2
0
0
0
EDSIO1000 DE 8.0
