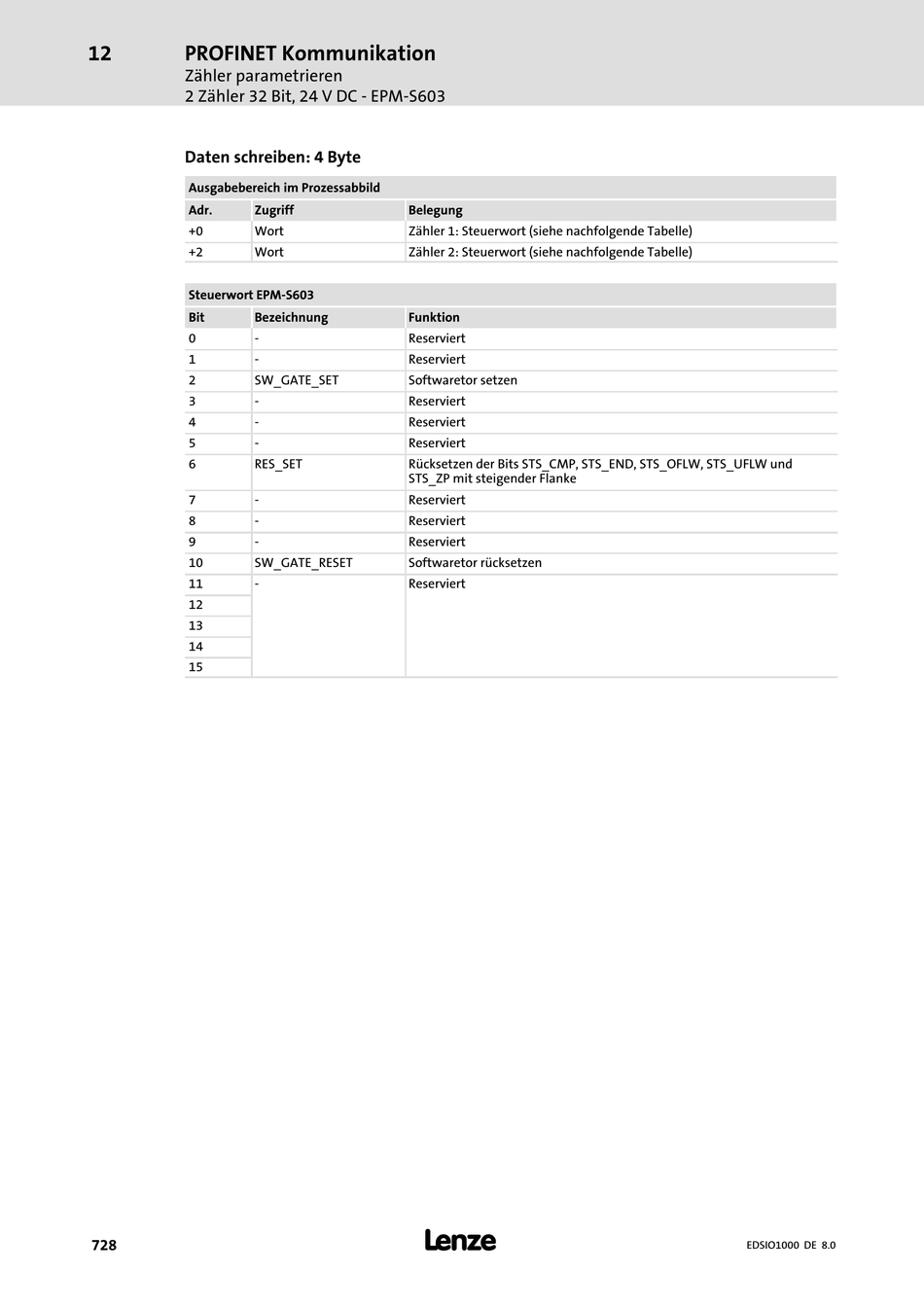

Lenze I/O System 1000 Handbuch Seite 728

12 PROFINET Kommunikation
Zähler parametrieren
2 Zähler 32 Bit, 24 V DC − EPM−S603
Daten schreiben: 4 Byte
Ausgabebereich im Prozessabbild
Adr. Zugriff
+0 Wort
+2 Wort
Steuerwort EPM−S603
Bit Bezeichnung
0 −
1 −
2 SW_GATE_SET
3 −
4 −
5 −
6 RES_SET
7 −
8 −
9 −
10 SW_GATE_RESET
11 −
12
13
14
15
728
Belegung
Zähler 1: Steuerwort (siehe nachfolgende Tabelle)
Zähler 2: Steuerwort (siehe nachfolgende Tabelle)
Funktion
Reserviert
Reserviert
Softwaretor setzen
Reserviert
Reserviert
Reserviert
Rücksetzen der Bits STS_CMP, STS_END, STS_OFLW, STS_UFLW und
STS_ZP mit steigender Flanke
Reserviert
Reserviert
Reserviert
Softwaretor rücksetzen
Reserviert
