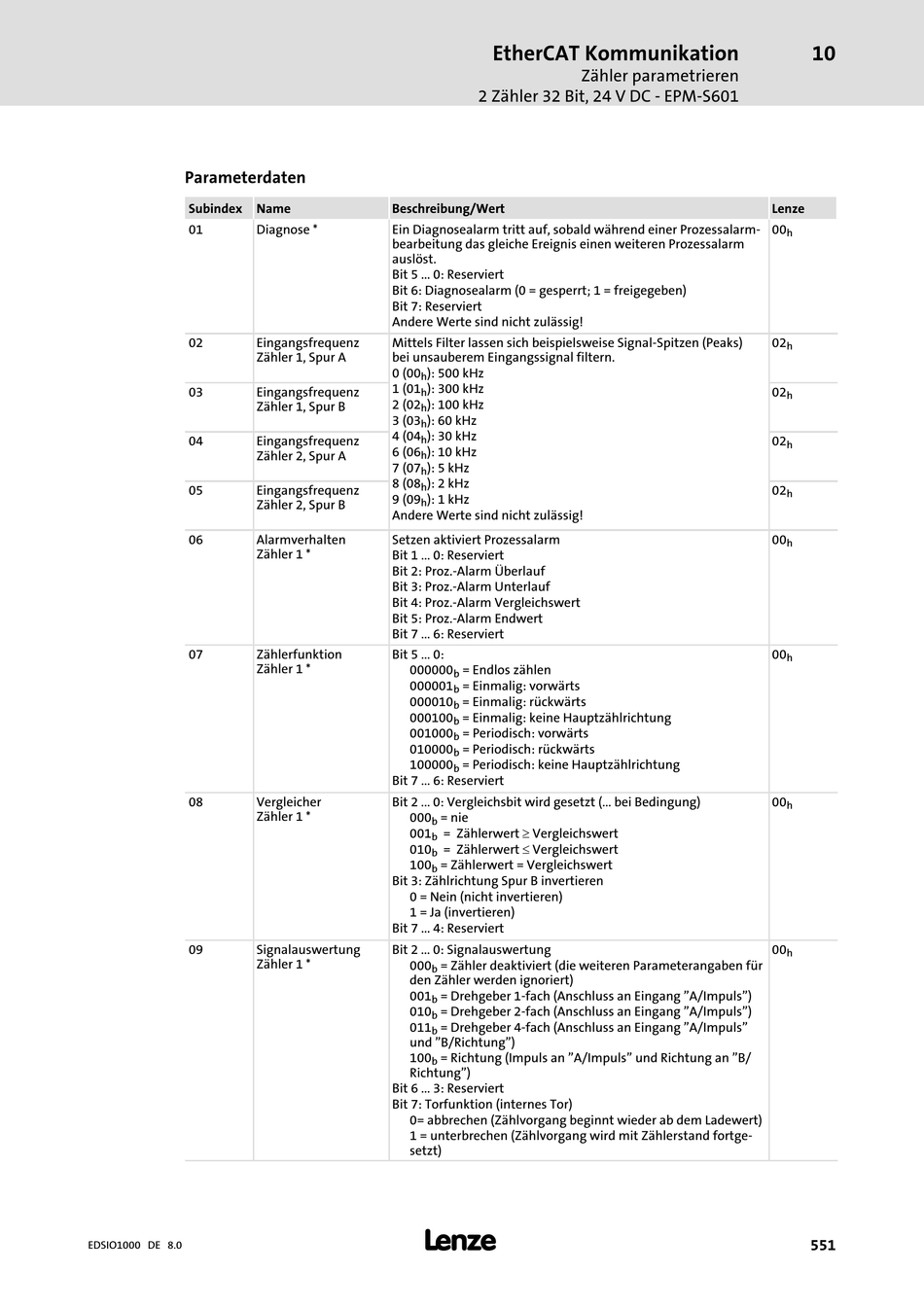

Parameterdaten
Subindex Name
01 Diagnose *
02 Eingangsfrequenz
Zähler 1, Spur A
03 Eingangsfrequenz
Zähler 1, Spur B
04 Eingangsfrequenz
Zähler 2, Spur A
05 Eingangsfrequenz
Zähler 2, Spur B
06 Alarmverhalten
Zähler 1 *
07 Zählerfunktion
Zähler 1 *
08 Vergleicher
Zähler 1 *
09 Signalauswertung
Zähler 1 *
EDSIO1000 DE 8.0
EtherCAT Kommunikation
2 Zähler 32 Bit, 24 V DC − EPM−S601
Beschreibung/Wert
Ein Diagnosealarm tritt auf, sobald während einer Prozessalarm-
bearbeitung das gleiche Ereignis einen weiteren Prozessalarm
auslöst.
Bit 5 ... 0: Reserviert
Bit 6: Diagnosealarm (0 = gesperrt; 1 = freigegeben)
Bit 7: Reserviert
Andere Werte sind nicht zulässig!
Mittels Filter lassen sich beispielsweise Signal−Spitzen (Peaks)
bei unsauberem Eingangssignal filtern.
0 (00 ): 500 kHz
h
1 (01 ): 300 kHz
h
2 (02 ): 100 kHz
h
3 (03 ): 60 kHz
h
4 (04 ): 30 kHz
h
6 (06 ): 10 kHz
h
7 (07 ): 5 kHz
h
8 (08 ): 2 kHz
h
9 (09 ): 1 kHz
h
Andere Werte sind nicht zulässig!
Setzen aktiviert Prozessalarm
Bit 1 ... 0: Reserviert
Bit 2: Proz.−Alarm Überlauf
Bit 3: Proz.−Alarm Unterlauf
Bit 4: Proz.−Alarm Vergleichswert
Bit 5: Proz.−Alarm Endwert
Bit 7 ... 6: Reserviert
Bit 5 ... 0:
000000 = Endlos zählen
b
000001 = Einmalig: vorwärts
b
000010 = Einmalig: rückwärts
b
000100 = Einmalig: keine Hauptzählrichtung
b
001000 = Periodisch: vorwärts
b
010000 = Periodisch: rückwärts
b
100000 = Periodisch: keine Hauptzählrichtung
b
Bit 7 ... 6: Reserviert
Bit 2 ... 0: Vergleichsbit wird gesetzt (... bei Bedingung)
000 = nie
b
= Zählerwert ³ Vergleichswert
001
b
= Zählerwert £ Vergleichswert
010
b
100 = Zählerwert = Vergleichswert
b
Bit 3: Zählrichtung Spur B invertieren
0 = Nein (nicht invertieren)
1 = Ja (invertieren)
Bit 7 ... 4: Reserviert
Bit 2 ... 0: Signalauswertung
000 = Zähler deaktiviert (die weiteren Parameterangaben für
b
den Zähler werden ignoriert)
001 = Drehgeber 1−fach (Anschluss an Eingang "A/Impuls")
b
010 = Drehgeber 2−fach (Anschluss an Eingang "A/Impuls")
b
011 = Drehgeber 4−fach (Anschluss an Eingang "A/Impuls"
b
und "B/Richtung")
100 = Richtung (Impuls an "A/Impuls" und Richtung an "B/
b
Richtung")
Bit 6 ... 3: Reserviert
Bit 7: Torfunktion (internes Tor)
0= abbrechen (Zählvorgang beginnt wieder ab dem Ladewert)
1 = unterbrechen (Zählvorgang wird mit Zählerstand fortge-
setzt)
l
Zähler parametrieren
10
Lenze
00
h
02
h
02
h
02
h
02
h
00
h
00
h
00
h
00
h
