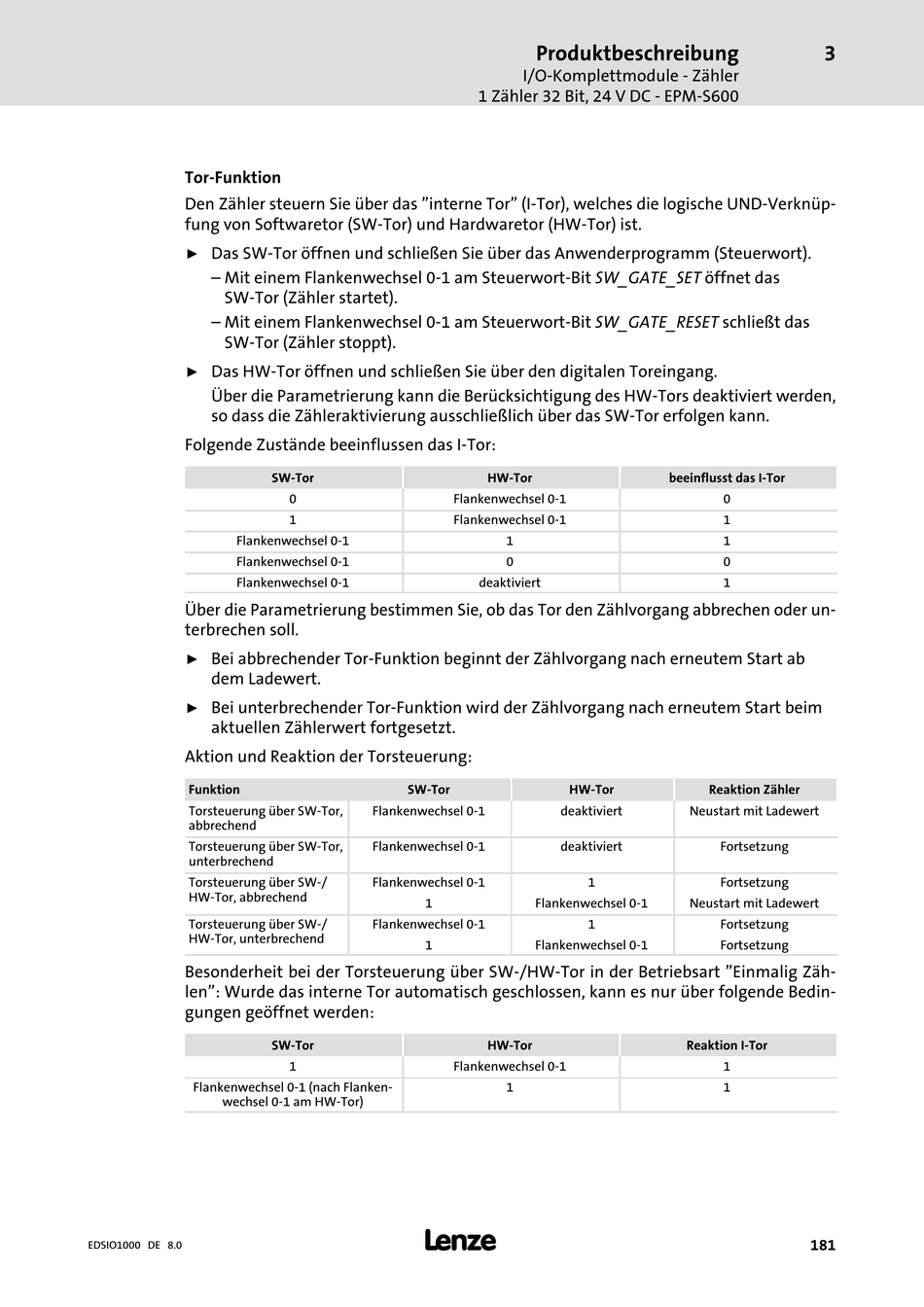

Tor−Funktion
Den Zähler steuern Sie über das "interne Tor" (I−Tor), welches die logische UND−Verknüp-
fung von Softwaretor (SW−Tor) und Hardwaretor (HW−Tor) ist.
Das SW−Tor öffnen und schließen Sie über das Anwenderprogramm (Steuerwort).
ƒ
– Mit einem Flankenwechsel 0−1 am Steuerwort−Bit SW_GATE_SET öffnet das
SW−Tor (Zähler startet).
– Mit einem Flankenwechsel 0−1 am Steuerwort−Bit SW_GATE_RESET schließt das
SW−Tor (Zähler stoppt).
Das HW−Tor öffnen und schließen Sie über den digitalen Toreingang.
ƒ
Über die Parametrierung kann die Berücksichtigung des HW−Tors deaktiviert werden,
so dass die Zähleraktivierung ausschließlich über das SW−Tor erfolgen kann.
Folgende Zustände beeinflussen das I−Tor:
Flankenwechsel 0−1
Flankenwechsel 0−1
Flankenwechsel 0−1
Über die Parametrierung bestimmen Sie, ob das Tor den Zählvorgang abbrechen oder un-
terbrechen soll.
Bei abbrechender Tor−Funktion beginnt der Zählvorgang nach erneutem Start ab
ƒ
dem Ladewert.
Bei unterbrechender Tor−Funktion wird der Zählvorgang nach erneutem Start beim
ƒ
aktuellen Zählerwert fortgesetzt.

Aktion und Reaktion der Torsteuerung:

Funktion
Torsteuerung über SW−Tor,
abbrechend
Torsteuerung über SW−Tor,
unterbrechend
Torsteuerung über SW−/
HW−Tor, abbrechend
Torsteuerung über SW−/
HW−Tor, unterbrechend
Besonderheit bei der Torsteuerung über SW−/HW−Tor in der Betriebsart "Einmalig Zäh-
len": Wurde das interne Tor automatisch geschlossen, kann es nur über folgende Bedin-
gungen geöffnet werden:
Flankenwechsel 0−1 (nach Flanken-
wechsel 0−1 am HW−Tor)
EDSIO1000 DE 8.0
SW−Tor
0
1
SW−Tor
Flankenwechsel 0−1
Flankenwechsel 0−1
Flankenwechsel 0−1
1
Flankenwechsel 0−1
1
SW−Tor
1
l
Produktbeschreibung
I/O−Komplettmodule − Zähler
1 Zähler 32 Bit, 24 V DC − EPM−S600
HW−Tor
Flankenwechsel 0−1
Flankenwechsel 0−1
1
0
deaktiviert
HW−Tor
deaktiviert
deaktiviert
1
Flankenwechsel 0−1
1
Flankenwechsel 0−1
HW−Tor
Flankenwechsel 0−1
1
3
beeinflusst das I−Tor
0
1
1
0
1
Reaktion Zähler
Neustart mit Ladewert
Fortsetzung
Fortsetzung
Neustart mit Ladewert
Fortsetzung
Fortsetzung
Reaktion I−Tor
1
1
