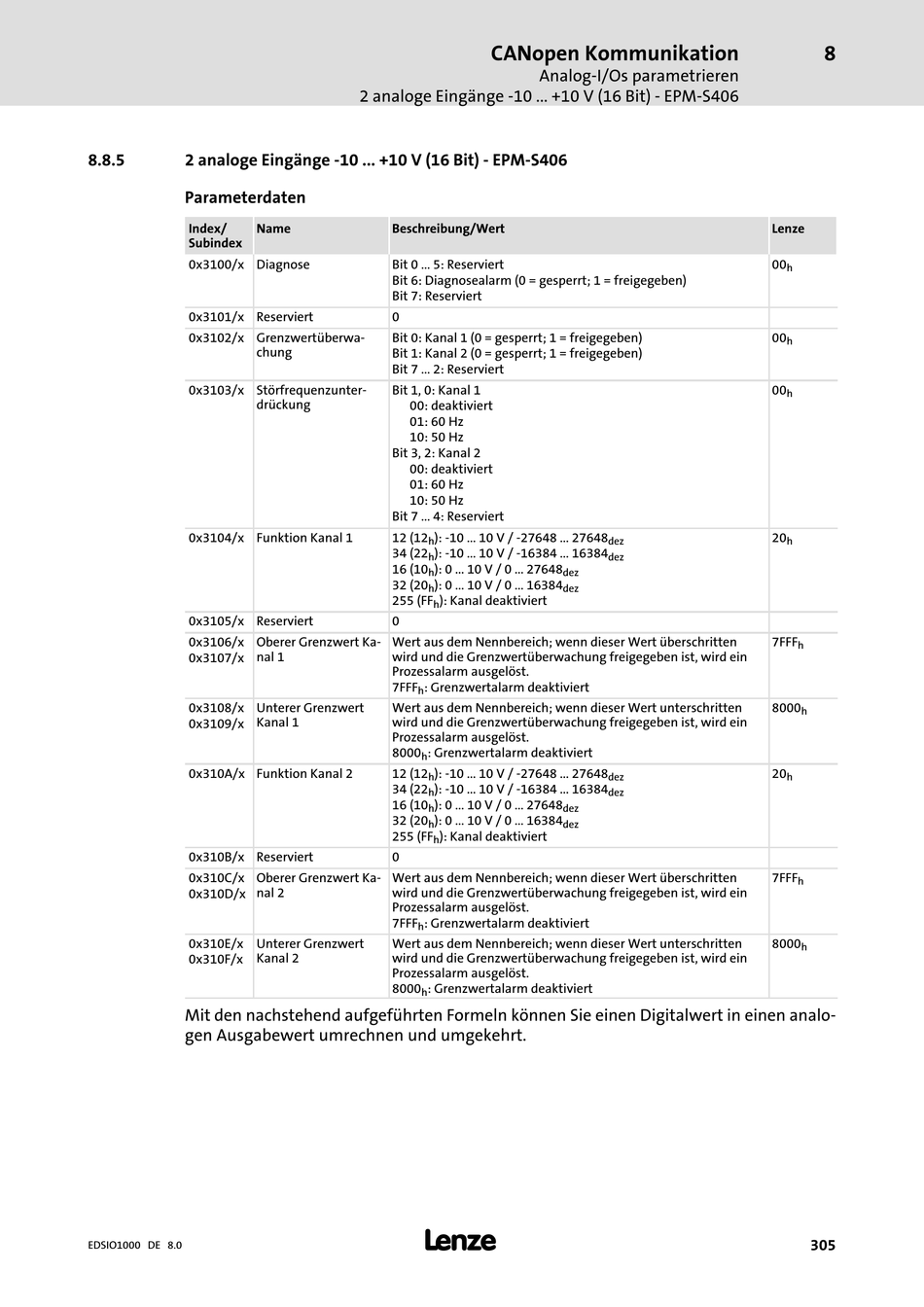

8.8.5
2 analoge Eingänge −10 ... +10 V (16 Bit) − EPM−S406
Parameterdaten
Index/
Name
Subindex
0x3100/x Diagnose
0x3101/x Reserviert
0x3102/x Grenzwertüberwa-
chung
0x3103/x Störfrequenzunter-
drückung
0x3104/x Funktion Kanal 1
0x3105/x Reserviert
0x3106/x
Oberer Grenzwert Ka-
nal 1
0x3107/x
0x3108/x
Unterer Grenzwert
Kanal 1
0x3109/x
0x310A/x Funktion Kanal 2
0x310B/x Reserviert
0x310C/x
Oberer Grenzwert Ka-
nal 2
0x310D/x
0x310E/x
Unterer Grenzwert
Kanal 2
0x310F/x
Mit den nachstehend aufgeführten Formeln können Sie einen Digitalwert in einen analo-
gen Ausgabewert umrechnen und umgekehrt.
EDSIO1000 DE 8.0
CANopen Kommunikation
2 analoge Eingänge −10 ... +10 V (16 Bit) − EPM−S406
Beschreibung/Wert
Bit 0 ... 5: Reserviert
Bit 6: Diagnosealarm (0 = gesperrt; 1 = freigegeben)
Bit 7: Reserviert
0
Bit 0: Kanal 1 (0 = gesperrt; 1 = freigegeben)
Bit 1: Kanal 2 (0 = gesperrt; 1 = freigegeben)
Bit 7 ... 2: Reserviert
Bit 1, 0: Kanal 1
00: deaktiviert
01: 60 Hz
10: 50 Hz
Bit 3, 2: Kanal 2
00: deaktiviert
01: 60 Hz
10: 50 Hz
Bit 7 ... 4: Reserviert
12 (12
): −10 ... 10 V / −27648 ... 27648
h
34 (22
): −10 ... 10 V / −16384 ... 16384
h
16 (10
): 0 ... 10 V / 0 ... 27648
h
32 (20
): 0 ... 10 V / 0 ... 16384
h
255 (FF
): Kanal deaktiviert
h
0
Wert aus dem Nennbereich; wenn dieser Wert überschritten
wird und die Grenzwertüberwachung freigegeben ist, wird ein
Prozessalarm ausgelöst.
7FFF
: Grenzwertalarm deaktiviert
h
Wert aus dem Nennbereich; wenn dieser Wert unterschritten
wird und die Grenzwertüberwachung freigegeben ist, wird ein
Prozessalarm ausgelöst.
8000
: Grenzwertalarm deaktiviert
h
12 (12
): −10 ... 10 V / −27648 ... 27648
h
34 (22
): −10 ... 10 V / −16384 ... 16384
h
16 (10
): 0 ... 10 V / 0 ... 27648
h
32 (20
): 0 ... 10 V / 0 ... 16384
h
255 (FF
): Kanal deaktiviert
h
0
Wert aus dem Nennbereich; wenn dieser Wert überschritten
wird und die Grenzwertüberwachung freigegeben ist, wird ein
Prozessalarm ausgelöst.
7FFF
: Grenzwertalarm deaktiviert
h
Wert aus dem Nennbereich; wenn dieser Wert unterschritten
wird und die Grenzwertüberwachung freigegeben ist, wird ein
Prozessalarm ausgelöst.
8000
: Grenzwertalarm deaktiviert
h
l
Analog−I/Os parametrieren
dez
dez
dez
dez
dez
dez
dez
dez
8
Lenze
00
h
00
h
00
h
20
h
7FFF
h
8000
h
20
h
7FFF
h
8000
h
305
