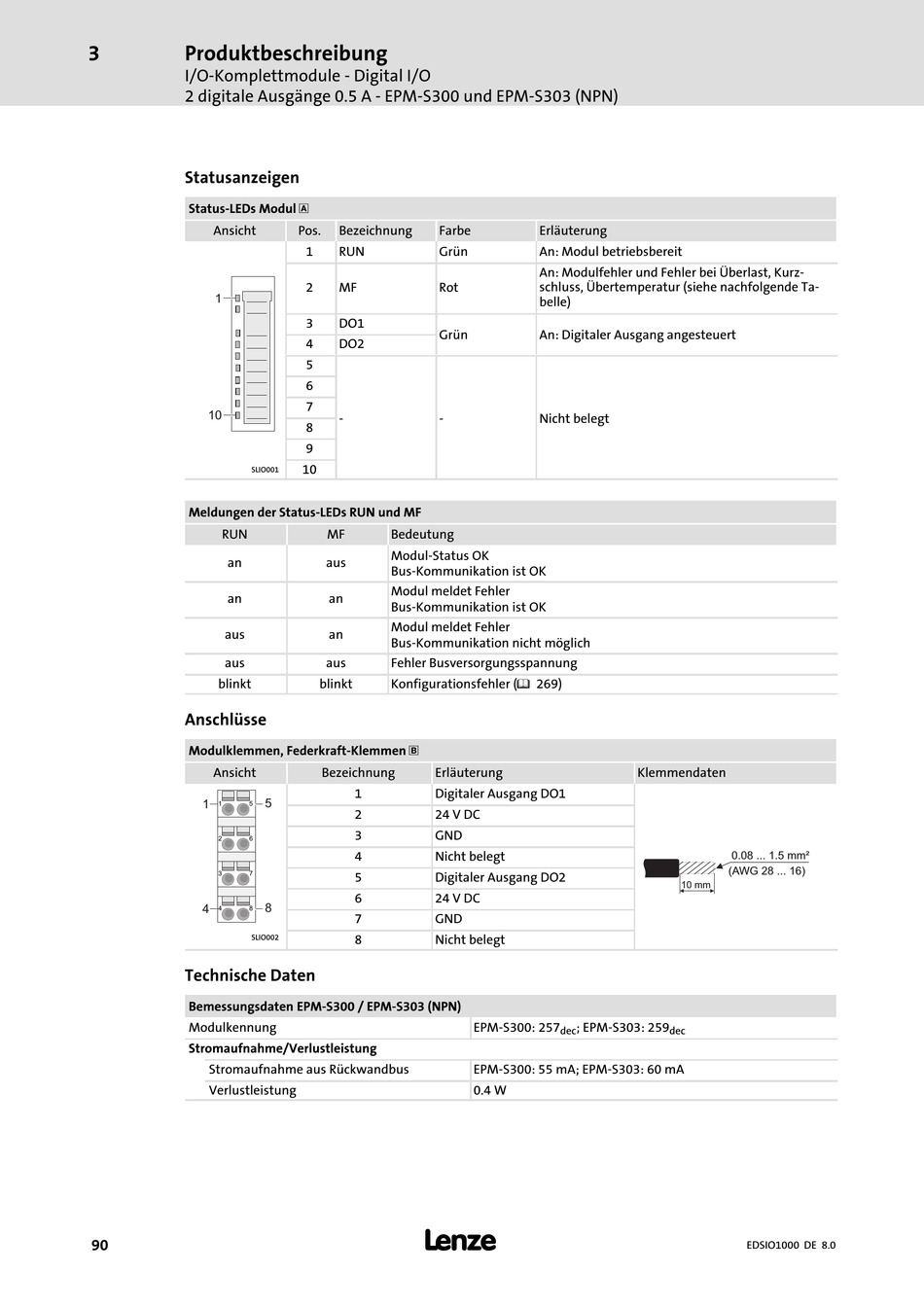

3 Produktbeschreibung
I/O−Komplettmodule − Digital I/O
2 digitale Ausgänge 0.5 A − EPM−S300 und EPM−S303 (NPN)
Statusanzeigen
Status−LEDs Modul 0
Ansicht
1
10
SLIO001
Meldungen der Status−LEDs RUN und MF
RUN
an
an
aus
aus
blinkt
Anschlüsse
Modulklemmen, Federkraft−Klemmen 1
Ansicht
1
1 5
2 6
3 7
4
4 8
SLIO002
Technische Daten
Bemessungsdaten EPM−S300 / EPM−S303 (NPN)
Modulkennung
Stromaufnahme/Verlustleistung
Stromaufnahme aus Rückwandbus
Verlustleistung
90
Pos. Bezeichnung Farbe
1 RUN Grün
2 MF Rot
3 DO1
Grün
4 DO2
5
6
7
− −
8
9
10
MF Bedeutung
Modul−Status OK
aus
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation nicht möglich
aus Fehler Busversorgungsspannung
blinkt Konfigurationsfehler (^ 269)
Bezeichnung Erläuterung
1 Digitaler Ausgang DO1
5
2 24 V DC
3 GND
4 Nicht belegt
5 Digitaler Ausgang DO2
6 24 V DC
8
7 GND
8 Nicht belegt
l
Erläuterung
An: Modul betriebsbereit
An: Modulfehler und Fehler bei Überlast, Kurz-
schluss, Übertemperatur (siehe nachfolgende Ta-
belle)
An: Digitaler Ausgang angesteuert
Nicht belegt
Klemmendaten
EPM−S300: 257 ; EPM−S303: 259
dec
EPM−S300: 55 mA; EPM−S303: 60 mA
0.4 W
0.08 ... 1.5 mm²
(AWG 28 ... 16)
10 mm
dec
