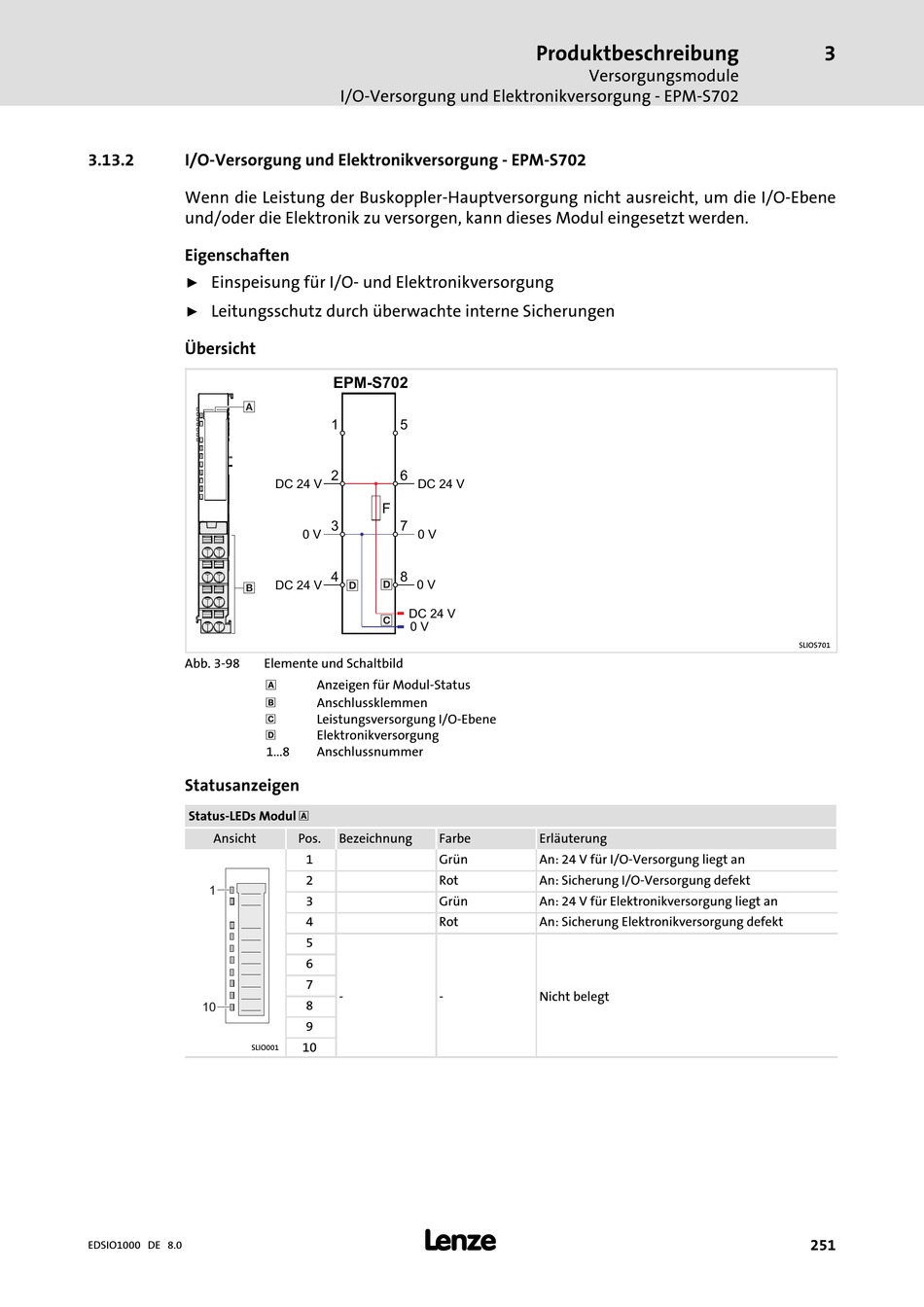

3.13.2 I/O−Versorgung und Elektronikversorgung − EPM−S702
Wenn die Leistung der Buskoppler−Hauptversorgung nicht ausreicht, um die I/O−Ebene
und/oder die Elektronik zu versorgen, kann dieses Modul eingesetzt werden.
Eigenschaften
Einspeisung für I/O− und Elektronikversorgung
ƒ
Leitungsschutz durch überwachte interne Sicherungen
ƒ
Übersicht
0
1
Abb. 3−98
Statusanzeigen
Status−LEDs Modul 0
Ansicht
1
10
SLIO001
EDSIO1000 DE 8.0
I/O−Versorgung und Elektronikversorgung − EPM−S702
EPM-S702
1 5
2 6
DC 24 V DC 24 V
F
3 7
0 V
0 V
4 8
3
3
0 V
DC 24 V
DC 24 V
2
0 V
Elemente und Schaltbild
0
Anzeigen für Modul−Status
1
Anschlussklemmen
2
Leistungsversorgung I/O−Ebene
3
Elektronikversorgung
1...8 Anschlussnummer
Pos. Bezeichnung
1
2
3
4
5
6
7
−
8
9
10
l
Produktbeschreibung
Versorgungsmodule
Farbe Erläuterung
Grün An: 24 V für I/O−Versorgung liegt an
Rot An: Sicherung I/O−Versorgung defekt
Grün An: 24 V für Elektronikversorgung liegt an
Rot An: Sicherung Elektronikversorgung defekt
− Nicht belegt
