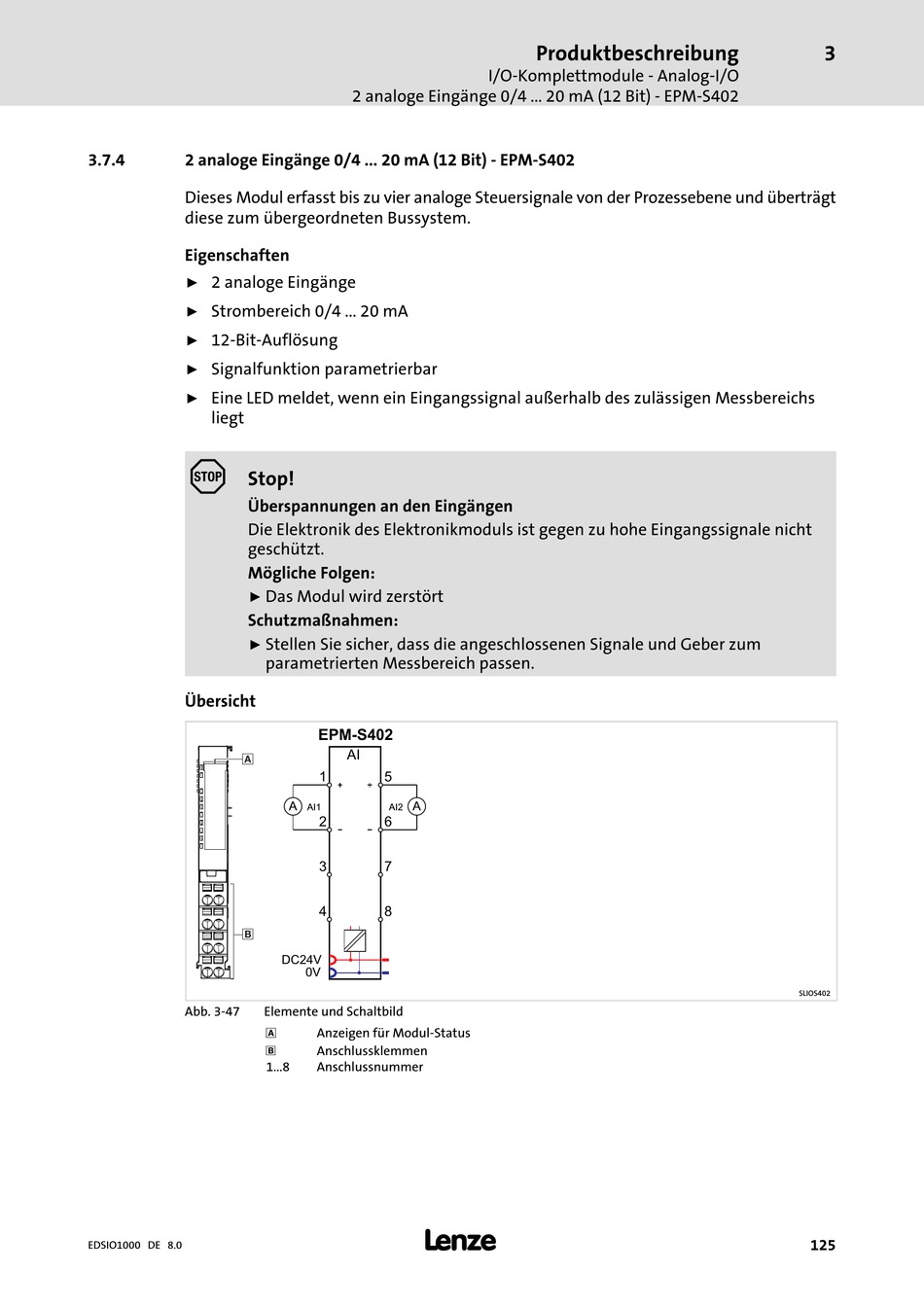

3.7.4 2 analoge Eingänge 0/4 ... 20 mA (12 Bit) − EPM−S402
Dieses Modul erfasst bis zu vier analoge Steuersignale von der Prozessebene und überträgt
diese zum übergeordneten Bussystem.
Eigenschaften
2 analoge Eingänge
ƒ
Strombereich 0/4 ... 20 mA
ƒ
12−Bit−Auflösung
ƒ
Signalfunktion parametrierbar
ƒ
Eine LED meldet, wenn ein Eingangssignal außerhalb des zulässigen Messbereichs
ƒ
liegt
(
Stop!
Überspannungen an den Eingängen
Die Elektronik des Elektronikmoduls ist gegen zu hohe Eingangssignale nicht
geschützt.
Mögliche Folgen:
ƒ
Schutzmaßnahmen:
ƒ
Übersicht
0
1
Abb. 3−47
EDSIO1000 DE 8.0
2 analoge Eingänge 0/4 ... 20 mA (12 Bit) − EPM−S402
Das Modul wird zerstört
Stellen Sie sicher, dass die angeschlossenen Signale und Geber zum
parametrierten Messbereich passen.
EPM-S402
AI
1 5
A A
AI1 AI2
2 6
3 7
4 8
DC24V
0V
Elemente und Schaltbild
0
Anzeigen für Modul−Status
1
Anschlussklemmen
1...8 Anschlussnummer
l
Produktbeschreibung
I/O−Komplettmodule − Analog−I/O
3
SLIOS402
125
