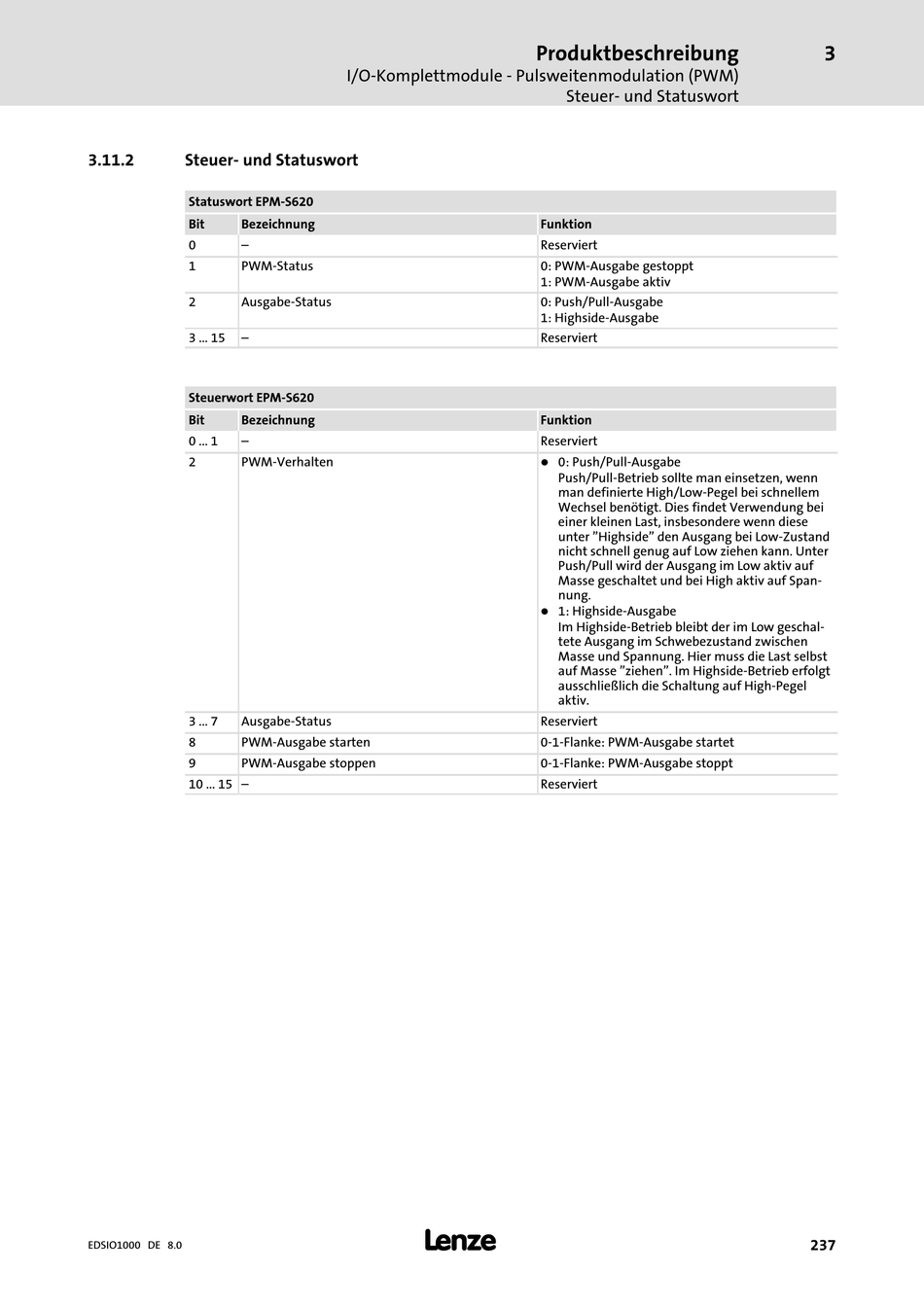

3.11.2 Steuer− und Statuswort
Statuswort EPM−S620
Bit Bezeichnung
0 —
1 PWM−Status
2 Ausgabe−Status
3 ... 15 —
Steuerwort EPM−S620
Bit Bezeichnung
0 ... 1 —
2 PWM−Verhalten
3 ... 7 Ausgabe−Status
8 PWM−Ausgabe starten
9 PWM−Ausgabe stoppen
10 ... 15 —
EDSIO1000 DE 8.0
I/O−Komplettmodule − Pulsweitenmodulation (PWM)
l
Produktbeschreibung
Steuer− und Statuswort
Funktion
Reserviert
0: PWM−Ausgabe gestoppt
1: PWM−Ausgabe aktiv
0: Push/Pull−Ausgabe
1: Highside−Ausgabe
Reserviert
Funktion
Reserviert
l 0: Push/Pull−Ausgabe
Push/Pull−Betrieb sollte man einsetzen, wenn
man definierte High/Low−Pegel bei schnellem
Wechsel benötigt. Dies findet Verwendung bei
einer kleinen Last, insbesondere wenn diese
unter "Highside" den Ausgang bei Low−Zustand
nicht schnell genug auf Low ziehen kann. Unter
Push/Pull wird der Ausgang im Low aktiv auf
Masse geschaltet und bei High aktiv auf Span-
nung.
l
1: Highside−Ausgabe
Im Highside−Betrieb bleibt der im Low geschal-
tete Ausgang im Schwebezustand zwischen
Masse und Spannung. Hier muss die Last selbst
auf Masse "ziehen". Im Highside−Betrieb erfolgt
ausschließlich die Schaltung auf High−Pegel
aktiv.
Reserviert
0−1−Flanke: PWM−Ausgabe startet
0−1−Flanke: PWM−Ausgabe stoppt
Reserviert
