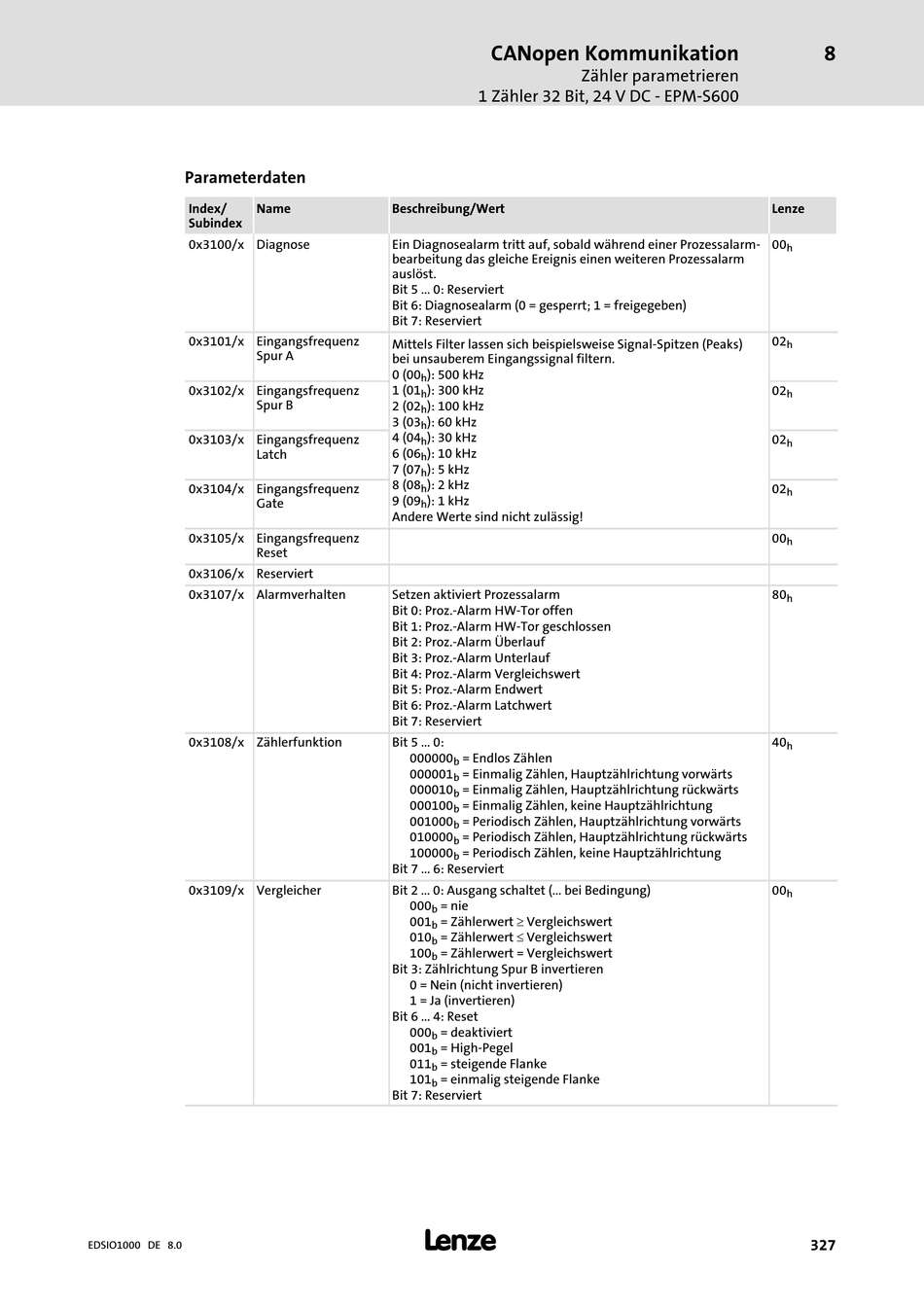

Parameterdaten
Index/
Name
Subindex
0x3100/x Diagnose
0x3101/x Eingangsfrequenz
Spur A
0x3102/x Eingangsfrequenz
Spur B
0x3103/x Eingangsfrequenz
Latch
0x3104/x Eingangsfrequenz
Gate
0x3105/x Eingangsfrequenz
Reset
0x3106/x Reserviert
0x3107/x Alarmverhalten
0x3108/x Zählerfunktion
0x3109/x Vergleicher
EDSIO1000 DE 8.0
CANopen Kommunikation
1 Zähler 32 Bit, 24 V DC − EPM−S600
Beschreibung/Wert
Ein Diagnosealarm tritt auf, sobald während einer Prozessalarm-
bearbeitung das gleiche Ereignis einen weiteren Prozessalarm
auslöst.
Bit 5 ... 0: Reserviert
Bit 6: Diagnosealarm (0 = gesperrt; 1 = freigegeben)
Bit 7: Reserviert
Mittels Filter lassen sich beispielsweise Signal−Spitzen (Peaks)
bei unsauberem Eingangssignal filtern.
0 (00
): 500 kHz
h
1 (01
): 300 kHz
h
2 (02
): 100 kHz
h
3 (03
): 60 kHz
h
4 (04
): 30 kHz
h
6 (06
): 10 kHz
h
7 (07
): 5 kHz
h
8 (08
): 2 kHz
h
9 (09
): 1 kHz
h
Andere Werte sind nicht zulässig!
Setzen aktiviert Prozessalarm
Bit 0: Proz.−Alarm HW−Tor offen
Bit 1: Proz.−Alarm HW−Tor geschlossen
Bit 2: Proz.−Alarm Überlauf
Bit 3: Proz.−Alarm Unterlauf
Bit 4: Proz.−Alarm Vergleichswert
Bit 5: Proz.−Alarm Endwert
Bit 6: Proz.−Alarm Latchwert
Bit 7: Reserviert
Bit 5 ... 0:
000000
= Endlos Zählen
b
000001
= Einmalig Zählen, Hauptzählrichtung vorwärts
b
000010
= Einmalig Zählen, Hauptzählrichtung rückwärts
b
000100
= Einmalig Zählen, keine Hauptzählrichtung
b
001000
= Periodisch Zählen, Hauptzählrichtung vorwärts
b
010000
= Periodisch Zählen, Hauptzählrichtung rückwärts
b
100000
= Periodisch Zählen, keine Hauptzählrichtung
b
Bit 7 ... 6: Reserviert
Bit 2 ... 0: Ausgang schaltet (... bei Bedingung)
000
= nie
b
= Zählerwert ³ Vergleichswert
001
b
= Zählerwert £ Vergleichswert
010
b
100
= Zählerwert = Vergleichswert
b
Bit 3: Zählrichtung Spur B invertieren
0 = Nein (nicht invertieren)
1 = Ja (invertieren)
Bit 6 ... 4: Reset
000
= deaktiviert
b
001
= High−Pegel
b
011
= steigende Flanke
b
101
= einmalig steigende Flanke
b
Bit 7: Reserviert
l
Zähler parametrieren
8
Lenze
00
h
02
h
02
h
02
h
02
h
00
h
80
h
40
h
00
h
327
