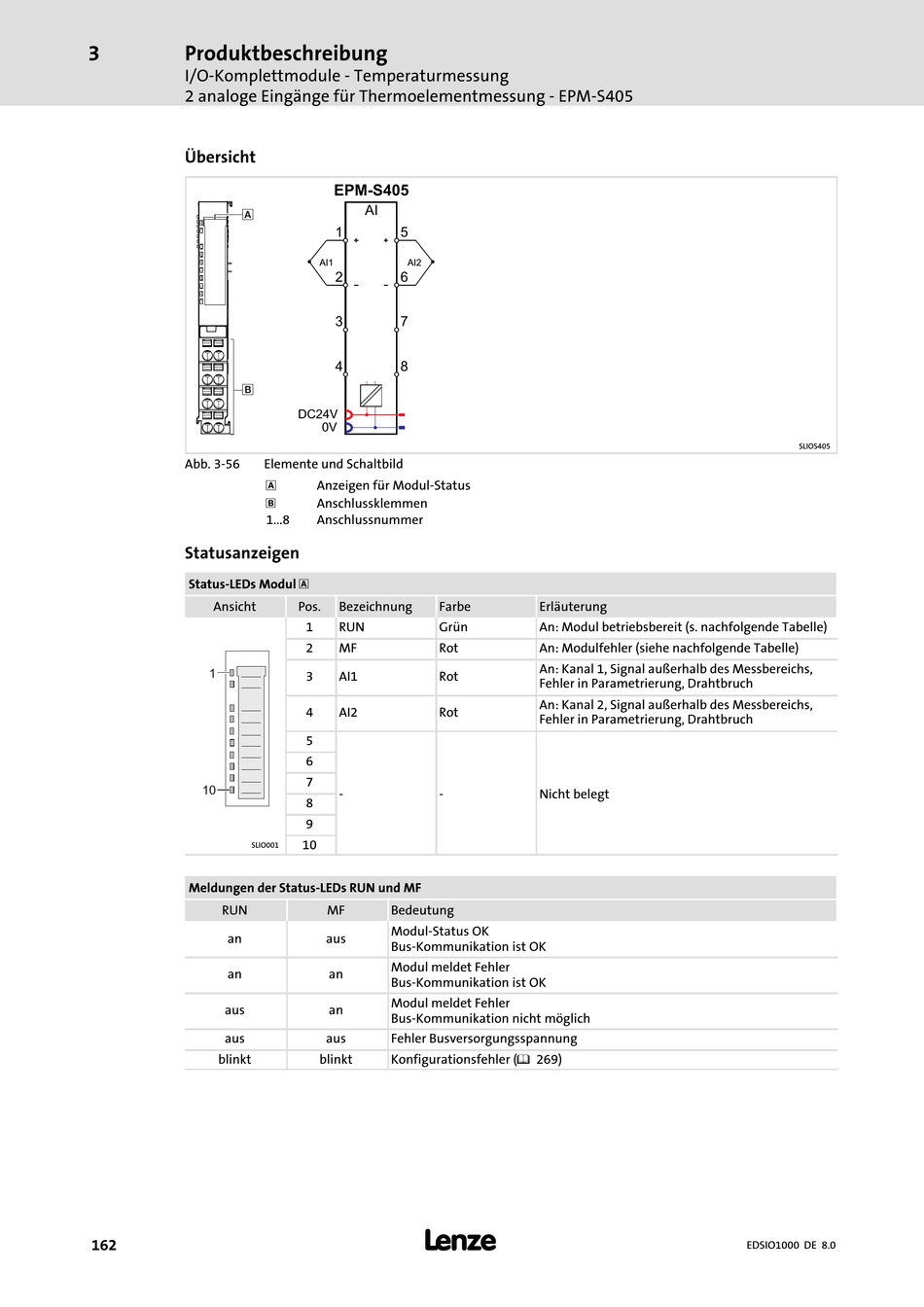

3 Produktbeschreibung
I/O−Komplettmodule − Temperaturmessung
2 analoge Eingänge für Thermoelementmessung − EPM−S405
Übersicht
0
1
Abb. 3−56
Statusanzeigen
Status−LEDs Modul 0
Ansicht
1
10
SLIO001
Meldungen der Status−LEDs RUN und MF
RUN
an
an
aus
aus
blinkt
162
EPM-S405
AI
1 5
AI1 AI2
2 6
3 7
4 8
DC24V
0V
Elemente und Schaltbild
0
Anzeigen für Modul−Status
1
Anschlussklemmen
1...8 Anschlussnummer
Pos. Bezeichnung
1 RUN
2 MF
3 AI1
4 AI2
5
6
7
−
8
9
10
MF Bedeutung
Modul−Status OK
aus
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation nicht möglich
aus Fehler Busversorgungsspannung
blinkt Konfigurationsfehler (^ 269)
l
Farbe Erläuterung
Grün An: Modul betriebsbereit (s. nachfolgende Tabelle)
Rot An: Modulfehler (siehe nachfolgende Tabelle)
An: Kanal 1, Signal außerhalb des Messbereichs,
Rot
Fehler in Parametrierung, Drahtbruch
An: Kanal 2, Signal außerhalb des Messbereichs,
Rot
Fehler in Parametrierung, Drahtbruch
− Nicht belegt
