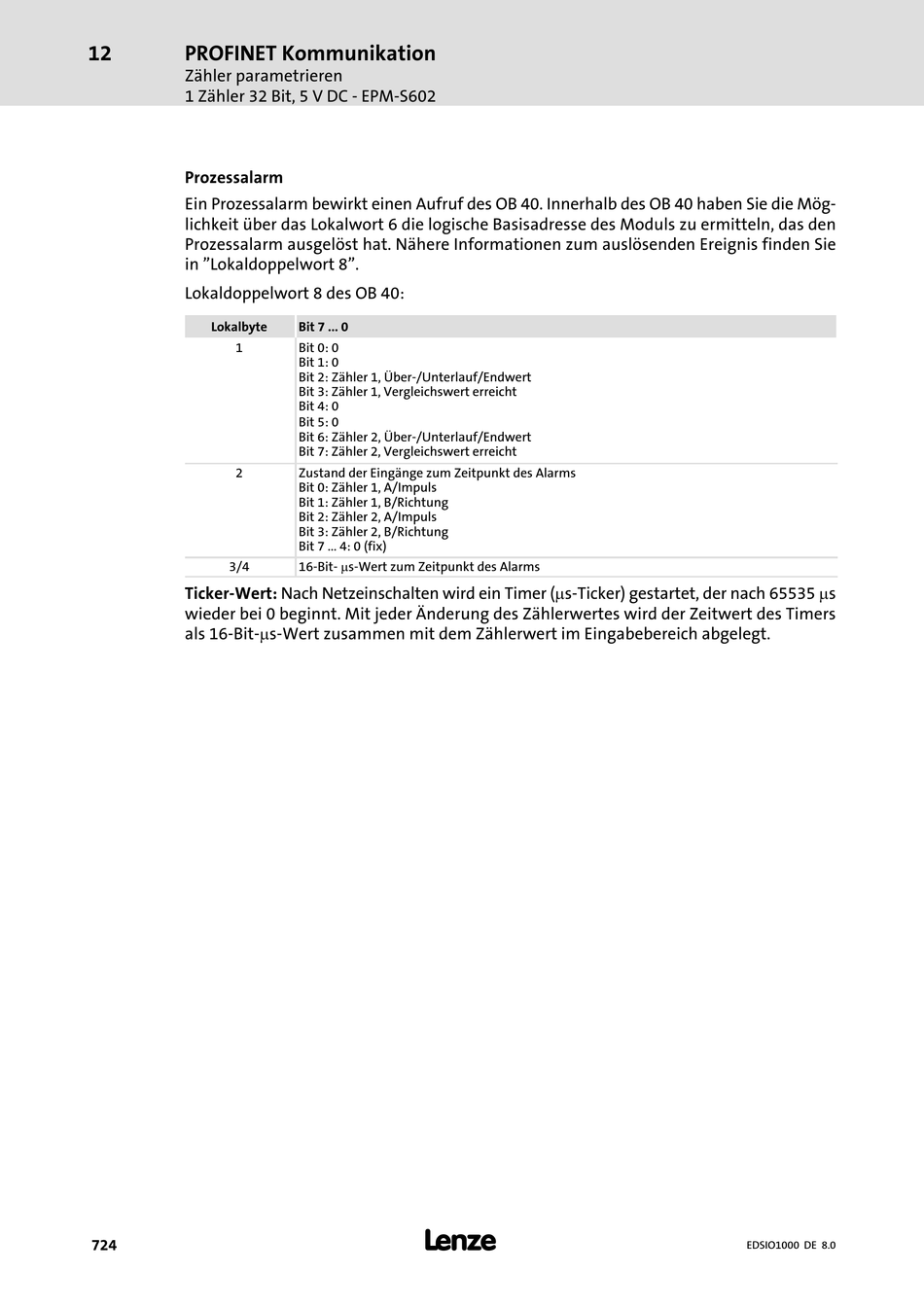

Lenze I/O System 1000 Handbuch Seite 724

Vorschau ausblenden Andere Handbücher für I/O System 1000:
Inhaltsverzeichnis

Werbung

12
PROFINET Kommunikation
Zähler parametrieren
1 Zähler 32 Bit, 5 V DC − EPM−S602
Prozessalarm
Ein Prozessalarm bewirkt einen Aufruf des OB 40. Innerhalb des OB 40 haben Sie die Mög-
lichkeit über das Lokalwort 6 die logische Basisadresse des Moduls zu ermitteln, das den
Prozessalarm ausgelöst hat. Nähere Informationen zum auslösenden Ereignis finden Sie
in "Lokaldoppelwort 8".
Lokaldoppelwort 8 des OB 40:
Lokalbyte
1
2
3/4
Ticker−Wert: Nach Netzeinschalten wird ein Timer (ms−Ticker) gestartet, der nach 65535 ms
wieder bei 0 beginnt. Mit jeder Änderung des Zählerwertes wird der Zeitwert des Timers
als 16−Bit−ms−Wert zusammen mit dem Zählerwert im Eingabebereich abgelegt.
724
Bit 7 ... 0
Bit 0: 0
Bit 1: 0
Bit 2: Zähler 1, Über−/Unterlauf/Endwert
Bit 3: Zähler 1, Vergleichswert erreicht
Bit 4: 0
Bit 5: 0
Bit 6: Zähler 2, Über−/Unterlauf/Endwert
Bit 7: Zähler 2, Vergleichswert erreicht
Zustand der Eingänge zum Zeitpunkt des Alarms
Bit 0: Zähler 1, A/Impuls
Bit 1: Zähler 1, B/Richtung
Bit 2: Zähler 2, A/Impuls
Bit 3: Zähler 2, B/Richtung
Bit 7 ... 4: 0 (fix)
16−Bit− ms−Wert zum Zeitpunkt des Alarms
l
EDSIO1000 DE 8.0
