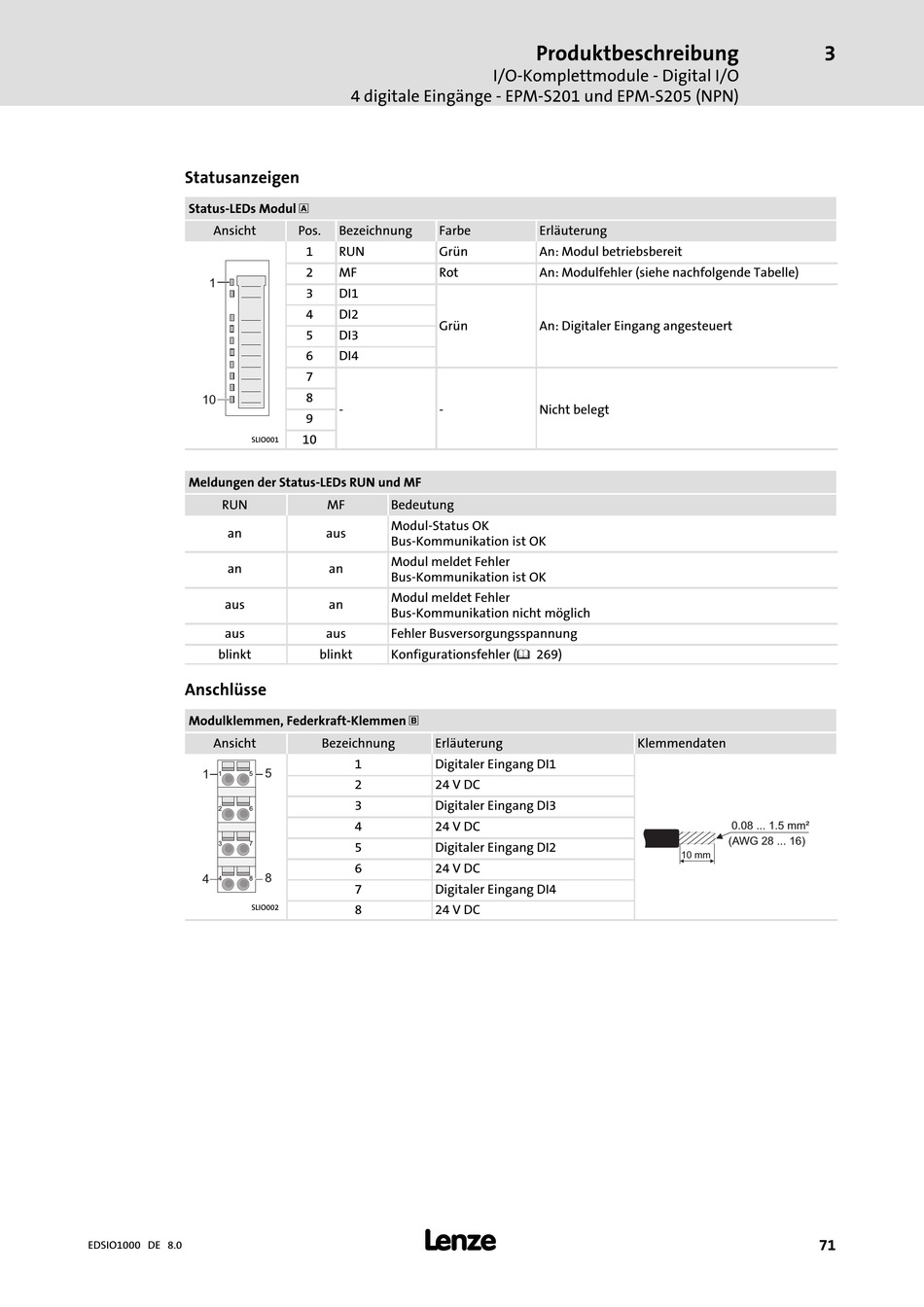

Lenze I/O System 1000 Handbuch Seite 71

Statusanzeigen
Status−LEDs Modul 0
Ansicht
1
10
SLIO001
Meldungen der Status−LEDs RUN und MF
RUN
an
an
aus
aus
blinkt
Anschlüsse
Modulklemmen, Federkraft−Klemmen 1
Ansicht
1
1 5
2 6
3 7
4
4 8
SLIO002
EDSIO1000 DE 8.0
4 digitale Eingänge − EPM−S201 und EPM−S205 (NPN)
Pos. Bezeichnung Farbe
1 RUN Grün
2 MF Rot
3 DI1
4 DI2
Grün
5 DI3
6 DI4
7
8
− −
9
10
MF Bedeutung
Modul−Status OK
aus
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation nicht möglich
aus Fehler Busversorgungsspannung
blinkt Konfigurationsfehler (^ 269)
Bezeichnung Erläuterung
1 Digitaler Eingang DI1
5
2 24 V DC
3 Digitaler Eingang DI3
4 24 V DC
5 Digitaler Eingang DI2
6 24 V DC
8
7 Digitaler Eingang DI4
8 24 V DC
l
Produktbeschreibung
I/O−Komplettmodule − Digital I/O
Erläuterung
An: Modul betriebsbereit
An: Modulfehler (siehe nachfolgende Tabelle)
An: Digitaler Eingang angesteuert
Nicht belegt
Klemmendaten
3
0.08 ... 1.5 mm²
(AWG 28 ... 16)
10 mm
