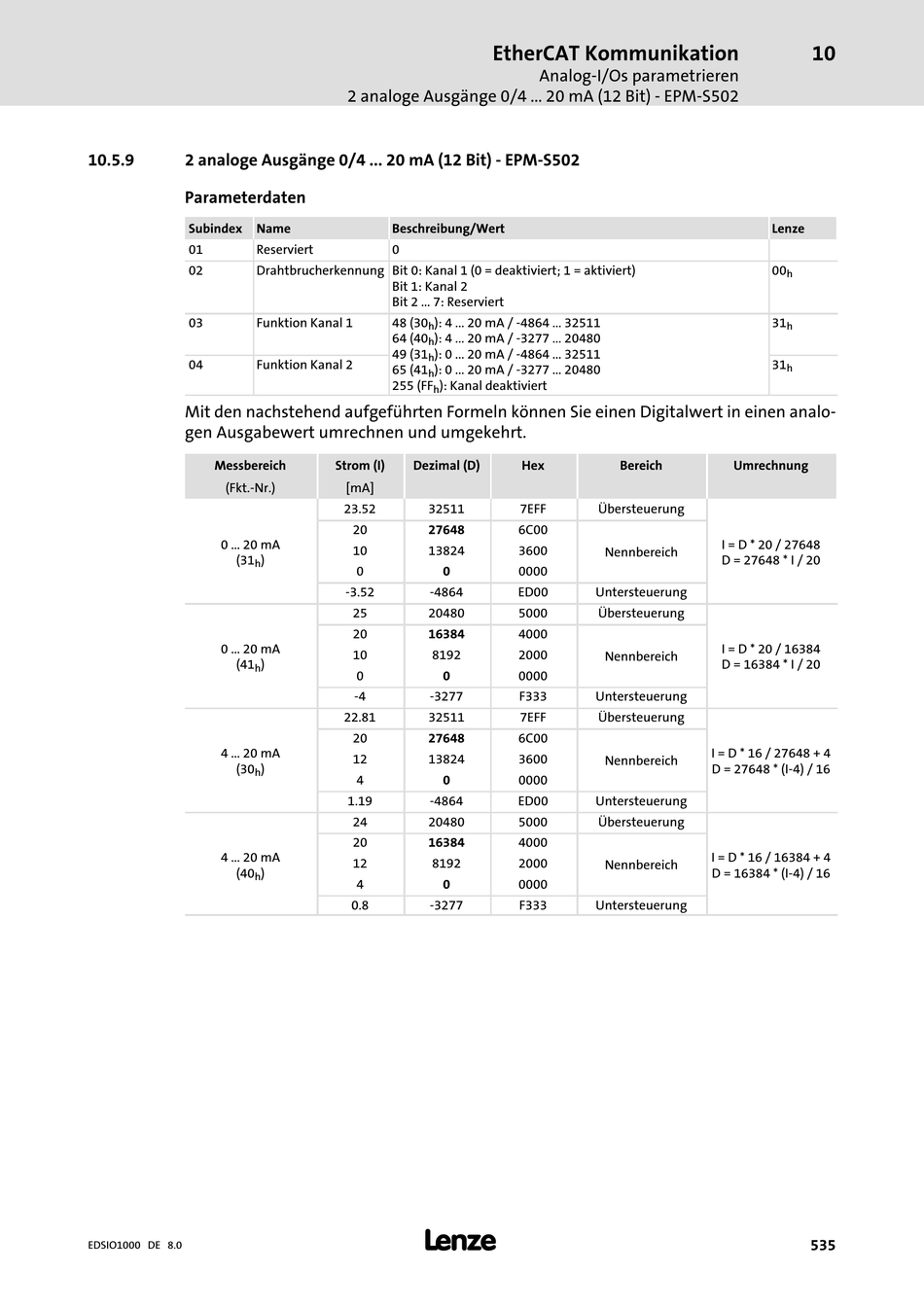

10.5.9 2 analoge Ausgänge 0/4 ... 20 mA (12 Bit) − EPM−S502
Parameterdaten
Subindex Name
01 Reserviert
02 Drahtbrucherkennung Bit 0: Kanal 1 (0 = deaktiviert; 1 = aktiviert)
03 Funktion Kanal 1
04 Funktion Kanal 2
Mit den nachstehend aufgeführten Formeln können Sie einen Digitalwert in einen analo-
gen Ausgabewert umrechnen und umgekehrt.
Messbereich
(Fkt.−Nr.)
0 ... 20 mA
(31 )
h
0 ... 20 mA
(41 )
h
4 ... 20 mA
(30 )
h
4 ... 20 mA
(40 )
h
EDSIO1000 DE 8.0
EtherCAT Kommunikation
2 analoge Ausgänge 0/4 ... 20 mA (12 Bit) − EPM−S502
Beschreibung/Wert
0
Bit 1: Kanal 2
Bit 2 ... 7: Reserviert
48 (30 ): 4 ... 20 mA / −4864 ... 32511
h
64 (40 ): 4 ... 20 mA / −3277 ... 20480
h
49 (31 ): 0 ... 20 mA / −4864 ... 32511
h
65 (41 ): 0 ... 20 mA / −3277 ... 20480
h
255 (FF ): Kanal deaktiviert
h
Strom (I) Dezimal (D)
[mA]
23.52 32511
20 27648
10 13824
0 0
−3.52 −4864
25 20480
20 16384
10 8192
0 0
−4 −3277
22.81 32511
20 27648
12 13824
4 0
1.19 −4864
24 20480
20 16384
12 8192
4 0
0.8 −3277
l
Analog−I/Os parametrieren
Hex Bereich
7EFF Übersteuerung
6C00
3600
Nennbereich
0000
ED00 Untersteuerung
5000 Übersteuerung
4000
2000
Nennbereich
0000
F333 Untersteuerung
7EFF Übersteuerung
6C00
3600
Nennbereich
0000
ED00 Untersteuerung
5000 Übersteuerung
4000
2000
Nennbereich
0000
F333 Untersteuerung
10
Lenze
00
h
31
h
31
h
Umrechnung
I = D * 20 / 27648
D = 27648 * I / 20
I = D * 20 / 16384
D = 16384 * I / 20
I = D * 16 / 27648 + 4
D = 27648 * (I−4) / 16
I = D * 16 / 16384 + 4
D = 16384 * (I−4) / 16
