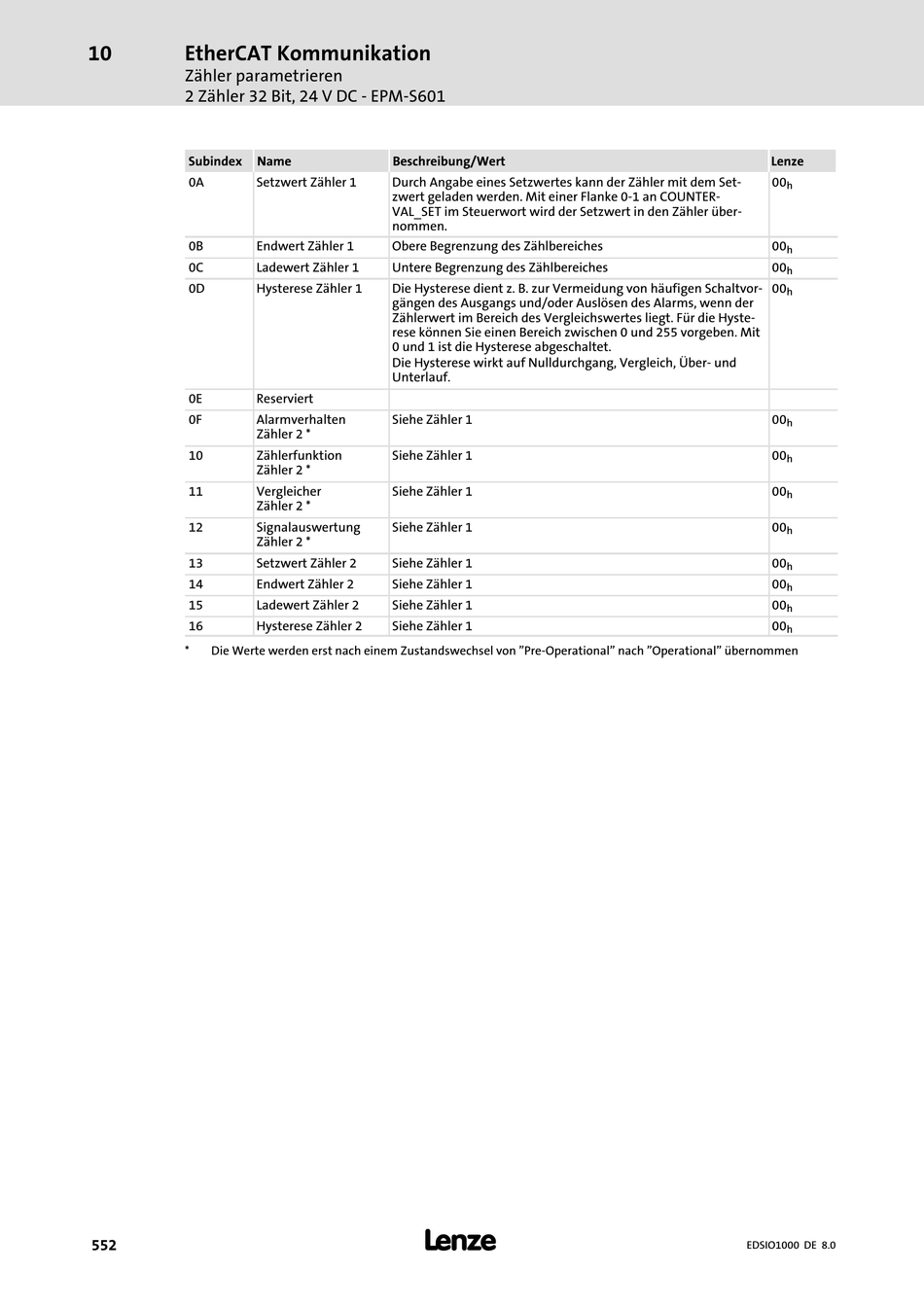

Lenze I/O System 1000 Handbuch Seite 552

10 EtherCAT Kommunikation
Zähler parametrieren
2 Zähler 32 Bit, 24 V DC − EPM−S601
Subindex Name
0A Setzwert Zähler 1
0B Endwert Zähler 1
0C Ladewert Zähler 1
0D Hysterese Zähler 1
0E Reserviert
0F Alarmverhalten
Zähler 2 *
10 Zählerfunktion
Zähler 2 *
11 Vergleicher
Zähler 2 *
12 Signalauswertung
Zähler 2 *
13 Setzwert Zähler 2
14 Endwert Zähler 2
15 Ladewert Zähler 2
16 Hysterese Zähler 2
* Die Werte werden erst nach einem Zustandswechsel von "Pre−Operational" nach "Operational" übernommen
552
Beschreibung/Wert
Durch Angabe eines Setzwertes kann der Zähler mit dem Set-
zwert geladen werden. Mit einer Flanke 0−1 an COUNTER-
VAL_SET im Steuerwort wird der Setzwert in den Zähler über-
nommen.
Obere Begrenzung des Zählbereiches
Untere Begrenzung des Zählbereiches
Die Hysterese dient z. B. zur Vermeidung von häufigen Schaltvor-
gängen des Ausgangs und/oder Auslösen des Alarms, wenn der
Zählerwert im Bereich des Vergleichswertes liegt. Für die Hyste-
rese können Sie einen Bereich zwischen 0 und 255 vorgeben. Mit
0 und 1 ist die Hysterese abgeschaltet.
Die Hysterese wirkt auf Nulldurchgang, Vergleich, Über− und
Unterlauf.
Siehe Zähler 1
Siehe Zähler 1
Siehe Zähler 1
Siehe Zähler 1
Siehe Zähler 1
Siehe Zähler 1
Siehe Zähler 1
Siehe Zähler 1
l
Lenze
00
h
00
h
00
h
00
h
00
h
00
h
00
h
00
h
00
h
00
h
00
h
00
h
EDSIO1000 DE 8.0
