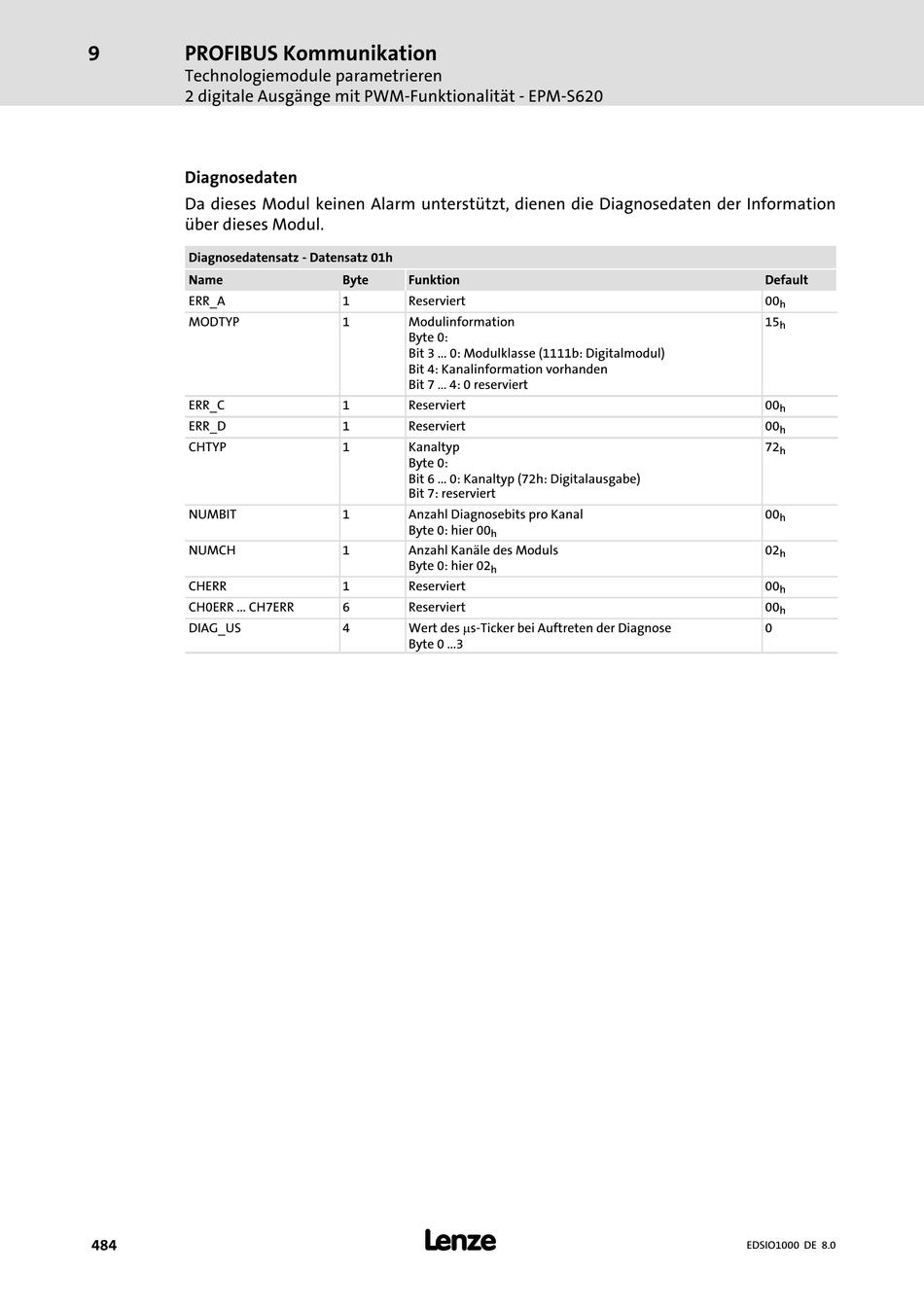

9 PROFIBUS Kommunikation
Technologiemodule parametrieren
2 digitale Ausgänge mit PWM−Funktionalität − EPM−S620
Diagnosedaten
Da dieses Modul keinen Alarm unterstützt, dienen die Diagnosedaten der Information
über dieses Modul.
Diagnosedatensatz − Datensatz 01h
Name
ERR_A
MODTYP
ERR_C
ERR_D
CHTYP
NUMBIT
NUMCH
CHERR
CH0ERR ... CH7ERR
DIAG_US
484
Byte Funktion
1 Reserviert
1 Modulinformation
Byte 0:
Bit 3 ... 0: Modulklasse (1111b: Digitalmodul)
Bit 4: Kanalinformation vorhanden
Bit 7 ... 4: 0 reserviert
1 Reserviert
1 Reserviert
1 Kanaltyp
Byte 0:
Bit 6 ... 0: Kanaltyp (72h: Digitalausgabe)
Bit 7: reserviert
1 Anzahl Diagnosebits pro Kanal
Byte 0: hier 00
h
1 Anzahl Kanäle des Moduls
Byte 0: hier 02
h
1 Reserviert
6 Reserviert
Wert des ms−Ticker bei Auftreten der Diagnose
4
Byte 0 ...3
l
Default
00
h
15
h
00
h
00
h
72
h
00
h
02
h
00
h
00
h
0
