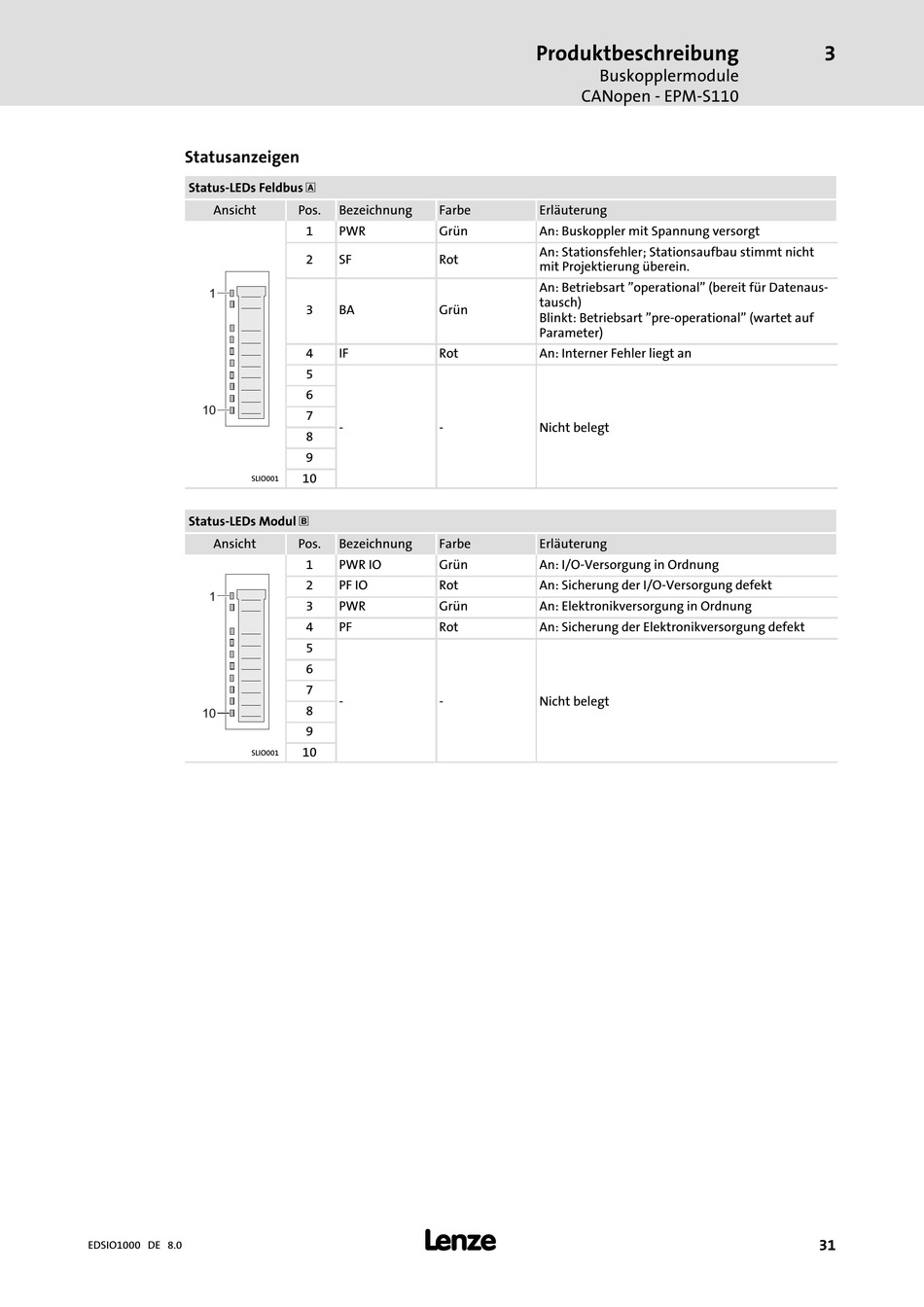

Statusanzeigen

Status−LEDs Feldbus 0
Ansicht
1
10
SLIO001
Status−LEDs Modul 1
Ansicht
1
10
SLIO001
EDSIO1000 DE 8.0
Pos. Bezeichnung Farbe
1 PWR Grün
2 SF Rot
3 BA Grün
4 IF Rot
5
6
7
− −
8
9
10
Pos. Bezeichnung Farbe
1 PWR IO Grün
2 PF IO Rot
3 PWR Grün
4 PF Rot
5
6
7
− −
8
9
10
l
Produktbeschreibung
Buskopplermodule
CANopen − EPM−S110
Erläuterung
An: Buskoppler mit Spannung versorgt
An: Stationsfehler; Stationsaufbau stimmt nicht
mit Projektierung überein.
An: Betriebsart "operational" (bereit für Datenaus-
tausch)
Blinkt: Betriebsart "pre−operational" (wartet auf
Parameter)
An: Interner Fehler liegt an
Nicht belegt
Erläuterung
An: I/O−Versorgung in Ordnung
An: Sicherung der I/O−Versorgung defekt
An: Elektronikversorgung in Ordnung
An: Sicherung der Elektronikversorgung defekt
Nicht belegt
