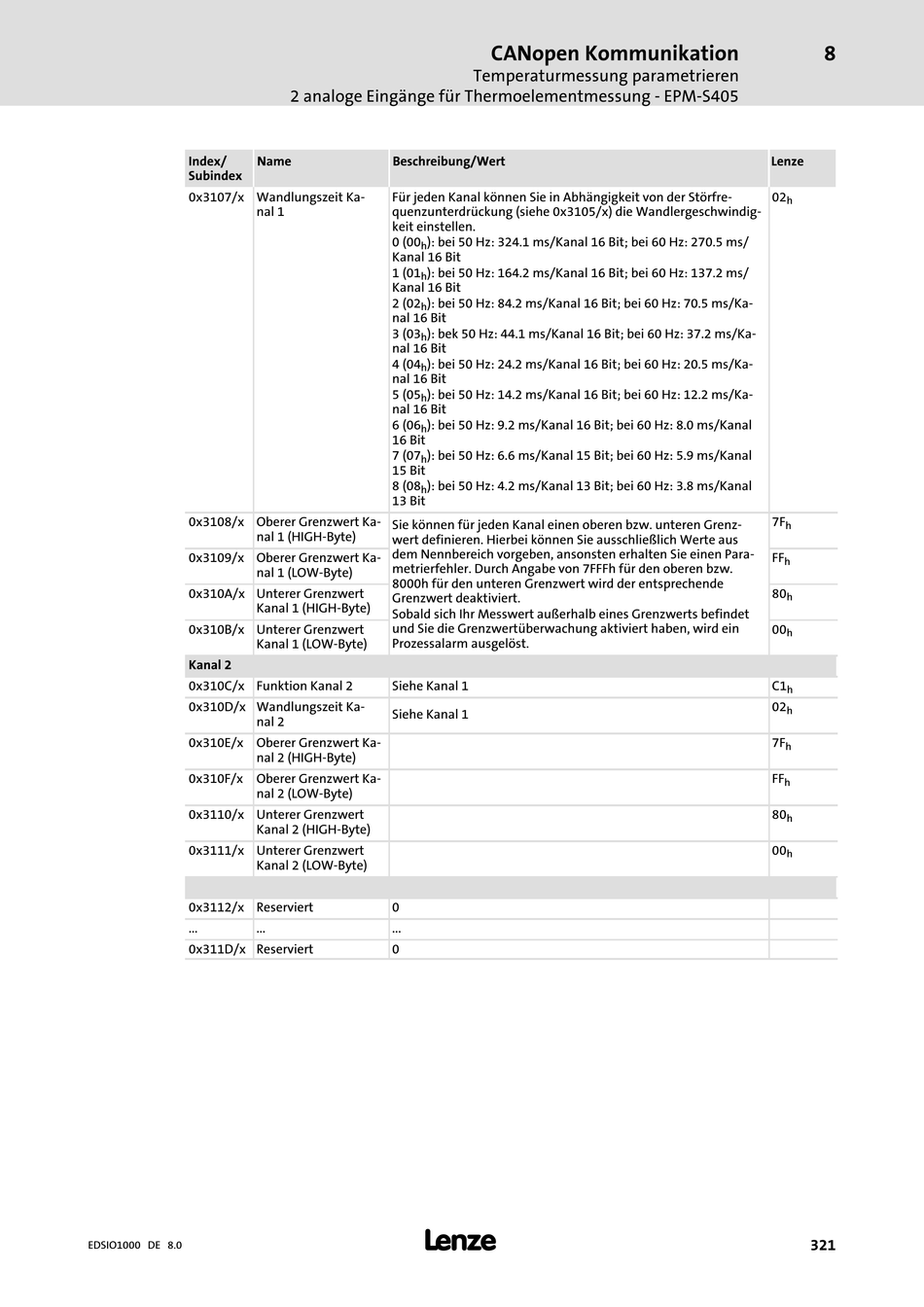

Lenze I/O System 1000 Handbuch Seite 321

Index/ Name
Subindex
0x3107/x Wandlungszeit Ka-
nal 1
0x3108/x Oberer Grenzwert Ka-
nal 1 (HIGH−Byte)
0x3109/x Oberer Grenzwert Ka-
nal 1 (LOW−Byte)
0x310A/x Unterer Grenzwert
Kanal 1 (HIGH−Byte)
0x310B/x Unterer Grenzwert
Kanal 1 (LOW−Byte)
Kanal 2
0x310C/x Funktion Kanal 2
0x310D/x Wandlungszeit Ka-
nal 2
0x310E/x Oberer Grenzwert Ka-
nal 2 (HIGH−Byte)
0x310F/x Oberer Grenzwert Ka-
nal 2 (LOW−Byte)
0x3110/x Unterer Grenzwert
Kanal 2 (HIGH−Byte)
0x3111/x Unterer Grenzwert
Kanal 2 (LOW−Byte)
0x3112/x Reserviert
... ...
0x311D/x Reserviert
EDSIO1000 DE 8.0
2 analoge Eingänge für Thermoelementmessung − EPM−S405
Beschreibung/Wert
Für jeden Kanal können Sie in Abhängigkeit von der Störfre-
quenzunterdrückung (siehe 0x3105/x) die Wandlergeschwindig-
keit einstellen.
0 (00 ): bei 50 Hz: 324.1 ms/Kanal 16 Bit; bei 60 Hz: 270.5 ms/
h
Kanal 16 Bit
1 (01 ): bei 50 Hz: 164.2 ms/Kanal 16 Bit; bei 60 Hz: 137.2 ms/
h
Kanal 16 Bit
2 (02 ): bei 50 Hz: 84.2 ms/Kanal 16 Bit; bei 60 Hz: 70.5 ms/Ka-
h
nal 16 Bit
3 (03 ): bek 50 Hz: 44.1 ms/Kanal 16 Bit; bei 60 Hz: 37.2 ms/Ka-
h
nal 16 Bit
4 (04 ): bei 50 Hz: 24.2 ms/Kanal 16 Bit; bei 60 Hz: 20.5 ms/Ka-
h
nal 16 Bit
5 (05 ): bei 50 Hz: 14.2 ms/Kanal 16 Bit; bei 60 Hz: 12.2 ms/Ka-
h
nal 16 Bit
6 (06 ): bei 50 Hz: 9.2 ms/Kanal 16 Bit; bei 60 Hz: 8.0 ms/Kanal
h
16 Bit
7 (07 ): bei 50 Hz: 6.6 ms/Kanal 15 Bit; bei 60 Hz: 5.9 ms/Kanal
h
15 Bit
8 (08 ): bei 50 Hz: 4.2 ms/Kanal 13 Bit; bei 60 Hz: 3.8 ms/Kanal
h
13 Bit
Sie können für jeden Kanal einen oberen bzw. unteren Grenz-
wert definieren. Hierbei können Sie ausschließlich Werte aus
dem Nennbereich vorgeben, ansonsten erhalten Sie einen Para-
metrierfehler. Durch Angabe von 7FFFh für den oberen bzw.
8000h für den unteren Grenzwert wird der entsprechende
Grenzwert deaktiviert.
Sobald sich Ihr Messwert außerhalb eines Grenzwerts befindet
und Sie die Grenzwertüberwachung aktiviert haben, wird ein
Prozessalarm ausgelöst.
Siehe Kanal 1
Siehe Kanal 1
0
...
0
l
CANopen Kommunikation
Temperaturmessung parametrieren
8
Lenze
02
h
7F
h
FF
h
80
h
00
h
C1
h
02
h
7F
h
FF
h
80
h
00
h
