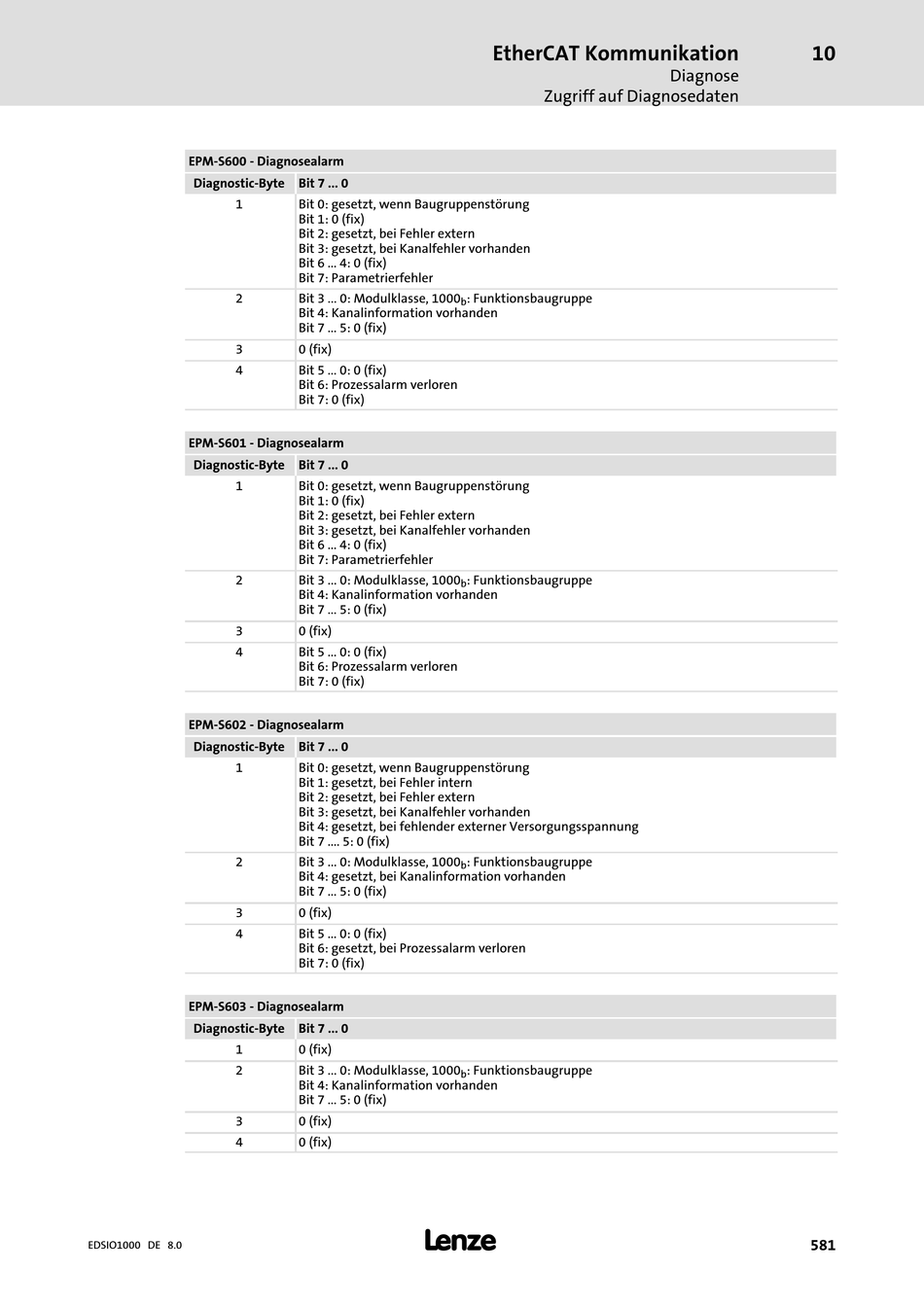

Lenze I/O System 1000 Handbuch Seite 581

EPM−S600 − Diagnosealarm
Diagnostic−Byte
1
2
3
4
EPM−S601 − Diagnosealarm
Diagnostic−Byte
1
2
3
4
EPM−S602 − Diagnosealarm
Diagnostic−Byte
1
2
3
4
EPM−S603 − Diagnosealarm
Diagnostic−Byte
1
2
3
4
EDSIO1000 DE 8.0
Bit 7 ... 0
Bit 0: gesetzt, wenn Baugruppenstörung
Bit 1: 0 (fix)
Bit 2: gesetzt, bei Fehler extern
Bit 3: gesetzt, bei Kanalfehler vorhanden
Bit 6 ... 4: 0 (fix)
Bit 7: Parametrierfehler
Bit 3 ... 0: Modulklasse, 1000 : Funktionsbaugruppe
b
Bit 4: Kanalinformation vorhanden
Bit 7 ... 5: 0 (fix)
0 (fix)
Bit 5 ... 0: 0 (fix)
Bit 6: Prozessalarm verloren
Bit 7: 0 (fix)
Bit 7 ... 0
Bit 0: gesetzt, wenn Baugruppenstörung
Bit 1: 0 (fix)
Bit 2: gesetzt, bei Fehler extern
Bit 3: gesetzt, bei Kanalfehler vorhanden
Bit 6 ... 4: 0 (fix)
Bit 7: Parametrierfehler
Bit 3 ... 0: Modulklasse, 1000 : Funktionsbaugruppe
b
Bit 4: Kanalinformation vorhanden
Bit 7 ... 5: 0 (fix)
0 (fix)
Bit 5 ... 0: 0 (fix)
Bit 6: Prozessalarm verloren
Bit 7: 0 (fix)
Bit 7 ... 0
Bit 0: gesetzt, wenn Baugruppenstörung
Bit 1: gesetzt, bei Fehler intern
Bit 2: gesetzt, bei Fehler extern
Bit 3: gesetzt, bei Kanalfehler vorhanden
Bit 4: gesetzt, bei fehlender externer Versorgungsspannung
Bit 7 .... 5: 0 (fix)
Bit 3 ... 0: Modulklasse, 1000 : Funktionsbaugruppe
b
Bit 4: gesetzt, bei Kanalinformation vorhanden
Bit 7 ... 5: 0 (fix)
0 (fix)
Bit 5 ... 0: 0 (fix)
Bit 6: gesetzt, bei Prozessalarm verloren
Bit 7: 0 (fix)
Bit 7 ... 0
0 (fix)
Bit 3 ... 0: Modulklasse, 1000 : Funktionsbaugruppe
b
Bit 4: Kanalinformation vorhanden
Bit 7 ... 5: 0 (fix)
0 (fix)
0 (fix)
l
EtherCAT Kommunikation
Zugriff auf Diagnosedaten
10
Diagnose
581
