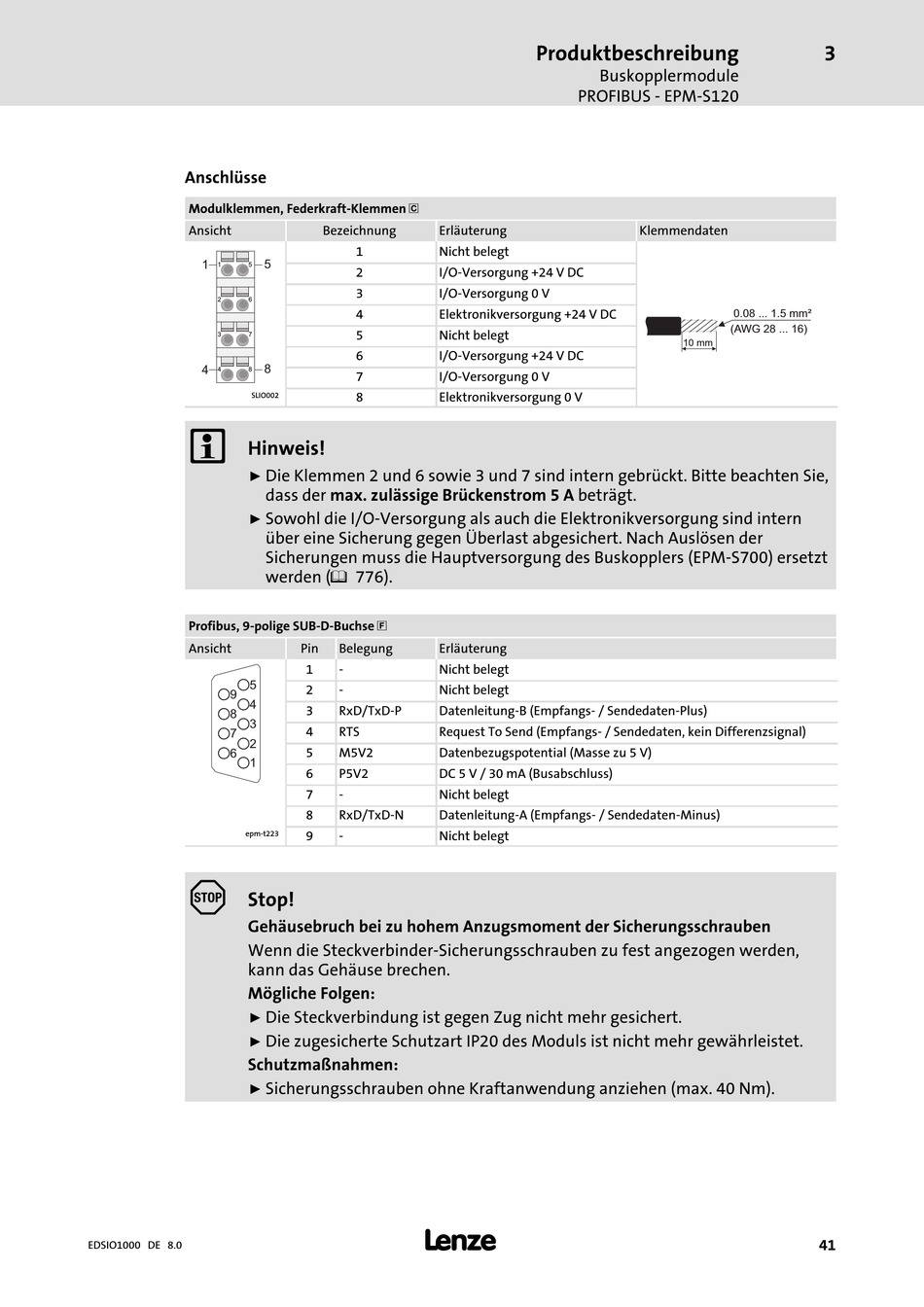

Anschlüsse
Modulklemmen, Federkraft−Klemmen 2
Ansicht
1
1 5
2 6
3 7
4
4 8
SLIO002
)
Hinweis!
ƒ
ƒ
Profibus, 9−polige SUB−D−Buchse 5
Ansicht
5
9
4
8
3
7
2
6
1
epm−t223
(
Stop!
Gehäusebruch bei zu hohem Anzugsmoment der Sicherungsschrauben
Wenn die Steckverbinder−Sicherungsschrauben zu fest angezogen werden,
kann das Gehäuse brechen.
Mögliche Folgen:
ƒ
ƒ
Schutzmaßnahmen:
ƒ
EDSIO1000 DE 8.0
Bezeichnung
1
5
2
3
4
5
6
8
7
8
Die Klemmen 2 und 6 sowie 3 und 7 sind intern gebrückt. Bitte beachten Sie,
dass der max. zulässige Brückenstrom 5 A beträgt.
Sowohl die I/O−Versorgung als auch die Elektronikversorgung sind intern
über eine Sicherung gegen Überlast abgesichert. Nach Auslösen der
Sicherungen muss die Hauptversorgung des Buskopplers (EPM−S700) ersetzt
werden (¶ 776).
Pin Belegung
1 −
2 −
3 RxD/TxD−P
4 RTS
5 M5V2
6 P5V2
7 −
8 RxD/TxD−N
9 −
Die Steckverbindung ist gegen Zug nicht mehr gesichert.
Die zugesicherte Schutzart IP20 des Moduls ist nicht mehr gewährleistet.
Sicherungsschrauben ohne Kraftanwendung anziehen (max. 40 Nm).
l
Produktbeschreibung
Buskopplermodule
PROFIBUS − EPM−S120
Erläuterung
Nicht belegt
I/O−Versorgung +24 V DC
I/O−Versorgung 0 V
Elektronikversorgung +24 V DC
Nicht belegt
I/O−Versorgung +24 V DC
I/O−Versorgung 0 V
Elektronikversorgung 0 V
Erläuterung
Nicht belegt
Nicht belegt
Datenleitung−B (Empfangs− / Sendedaten−Plus)
Request To Send (Empfangs− / Sendedaten, kein Differenzsignal)
Datenbezugspotential (Masse zu 5 V)
DC 5 V / 30 mA (Busabschluss)
Nicht belegt
Datenleitung−A (Empfangs− / Sendedaten−Minus)
Nicht belegt
