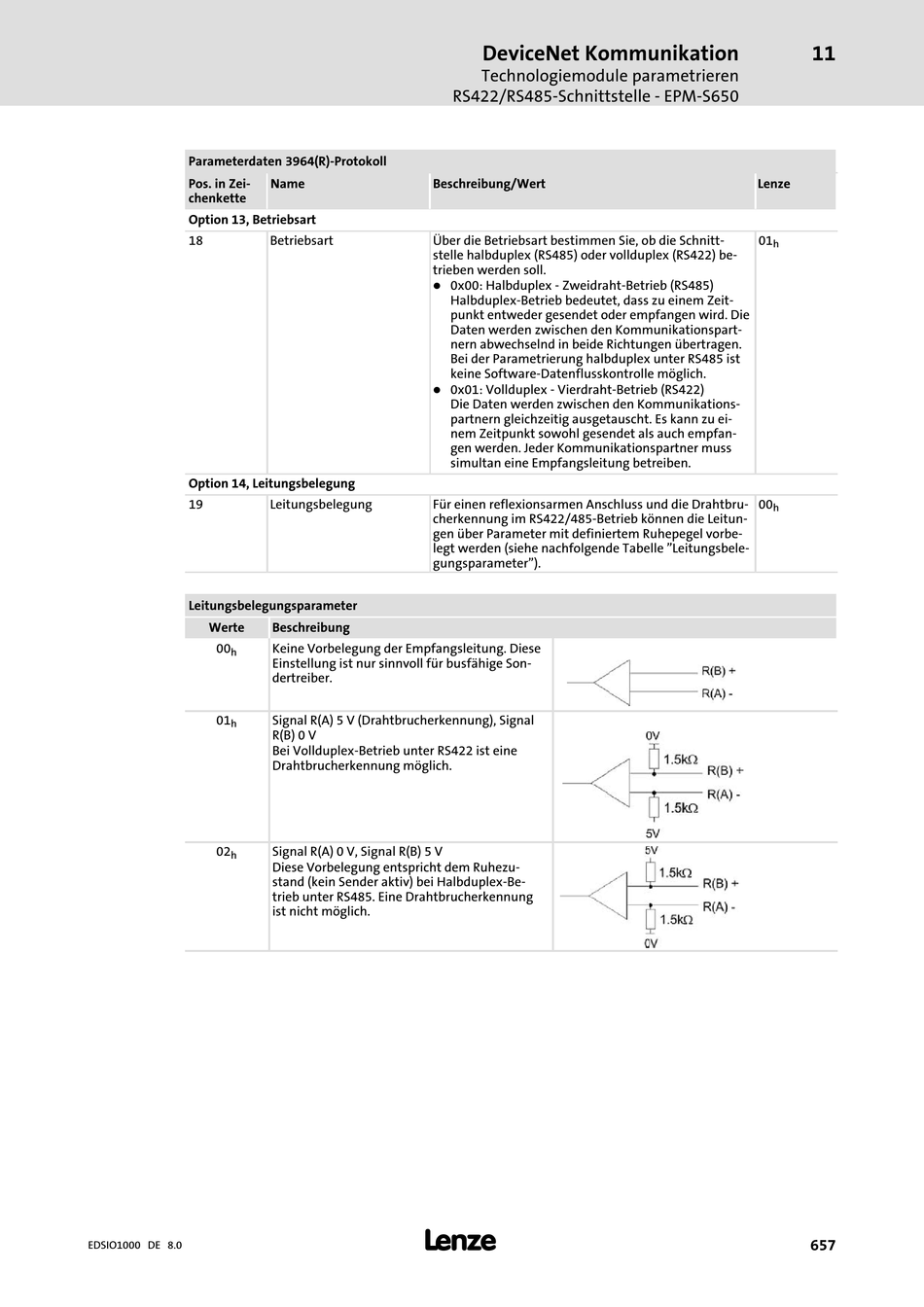

Parameterdaten 3964(R)−Protokoll
Pos. in Zei-
chenkette
Option 13, Betriebsart
18
Option 14, Leitungsbelegung
19
Leitungsbelegungsparameter
Werte
00
h
01
h
02
h
EDSIO1000 DE 8.0
Name Beschreibung/Wert
Betriebsart Über die Betriebsart bestimmen Sie, ob die Schnitt-
stelle halbduplex (RS485) oder vollduplex (RS422) be-
trieben werden soll.
l
l
Leitungsbelegung Für einen reflexionsarmen Anschluss und die Drahtbru-
cherkennung im RS422/485−Betrieb können die Leitun-
gen über Parameter mit definiertem Ruhepegel vorbe-
legt werden (siehe nachfolgende Tabelle "Leitungsbele-
gungsparameter").
Beschreibung
Keine Vorbelegung der Empfangsleitung. Diese
Einstellung ist nur sinnvoll für busfähige Son-
dertreiber.
Signal R(A) 5 V (Drahtbrucherkennung), Signal
R(B) 0 V
Bei Vollduplex−Betrieb unter RS422 ist eine
Drahtbrucherkennung möglich.
Signal R(A) 0 V, Signal R(B) 5 V
Diese Vorbelegung entspricht dem Ruhezu-
stand (kein Sender aktiv) bei Halbduplex−Be-
trieb unter RS485. Eine Drahtbrucherkennung
ist nicht möglich.
l
DeviceNet Kommunikation
Technologiemodule parametrieren
RS422/RS485−Schnittstelle − EPM−S650
0x00: Halbduplex − Zweidraht−Betrieb (RS485)
Halbduplex−Betrieb bedeutet, dass zu einem Zeit-
punkt entweder gesendet oder empfangen wird. Die
Daten werden zwischen den Kommunikationspart-
nern abwechselnd in beide Richtungen übertragen.
Bei der Parametrierung halbduplex unter RS485 ist
keine Software−Datenflusskontrolle möglich.
0x01: Vollduplex − Vierdraht−Betrieb (RS422)
Die Daten werden zwischen den Kommunikations-
partnern gleichzeitig ausgetauscht. Es kann zu ei-
nem Zeitpunkt sowohl gesendet als auch empfan-
gen werden. Jeder Kommunikationspartner muss
simultan eine Empfangsleitung betreiben.
