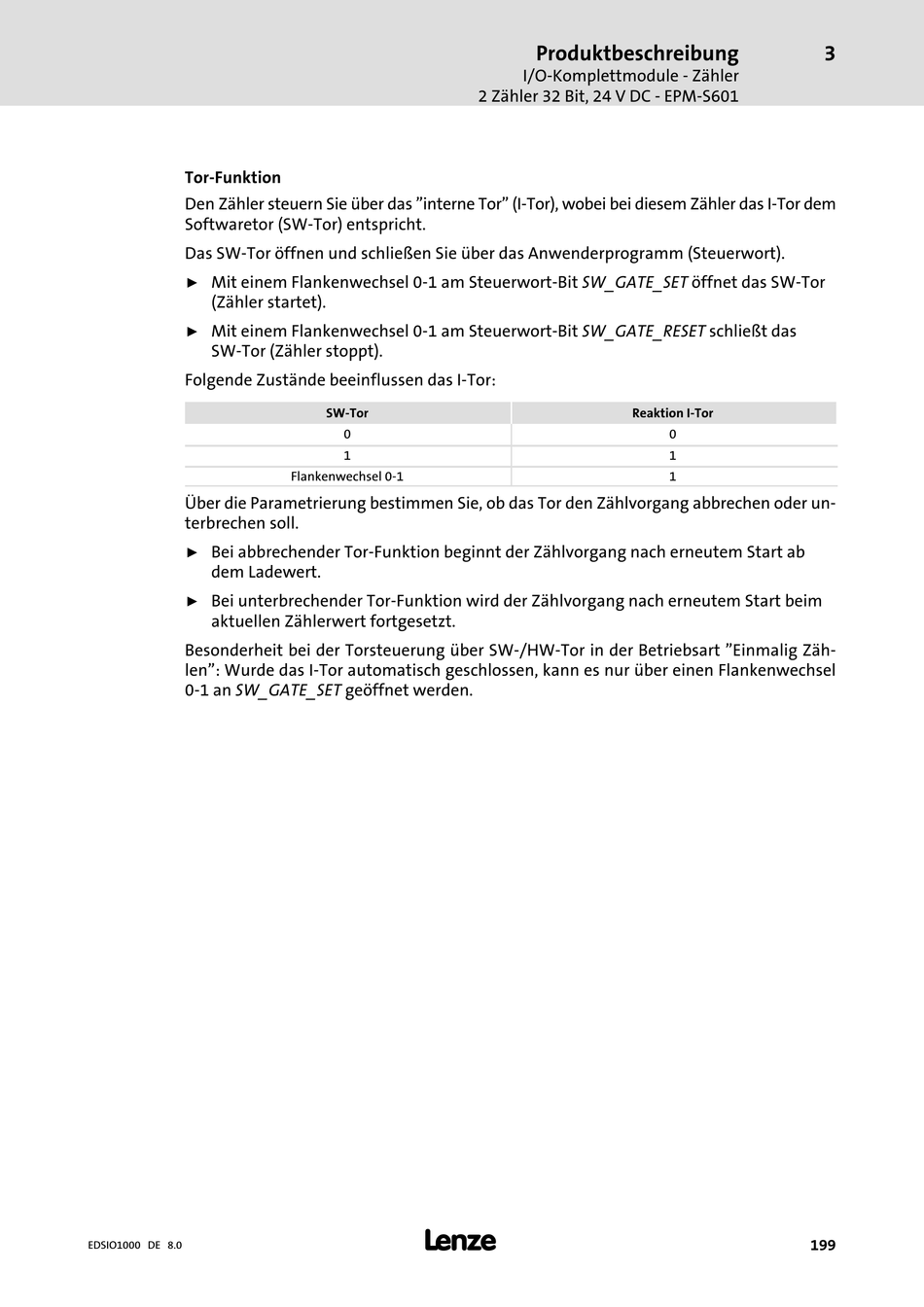

Lenze I/O System 1000 Handbuch Seite 199

Tor−Funktion
Den Zähler steuern Sie über das "interne Tor" (I−Tor), wobei bei diesem Zähler das I−Tor dem
Softwaretor (SW−Tor) entspricht.
Das SW−Tor öffnen und schließen Sie über das Anwenderprogramm (Steuerwort).
Mit einem Flankenwechsel 0−1 am Steuerwort−Bit SW_GATE_SET öffnet das SW−Tor
ƒ
(Zähler startet).
Mit einem Flankenwechsel 0−1 am Steuerwort−Bit SW_GATE_RESET schließt das
ƒ
SW−Tor (Zähler stoppt).
Folgende Zustände beeinflussen das I−Tor:
Über die Parametrierung bestimmen Sie, ob das Tor den Zählvorgang abbrechen oder un-
terbrechen soll.
Bei abbrechender Tor−Funktion beginnt der Zählvorgang nach erneutem Start ab
ƒ
dem Ladewert.
Bei unterbrechender Tor−Funktion wird der Zählvorgang nach erneutem Start beim
ƒ
aktuellen Zählerwert fortgesetzt.
Besonderheit bei der Torsteuerung über SW−/HW−Tor in der Betriebsart "Einmalig Zäh-
len": Wurde das I−Tor automatisch geschlossen, kann es nur über einen Flankenwechsel
0−1 an SW_GATE_SET geöffnet werden.
EDSIO1000 DE 8.0
SW−Tor
0
1
Flankenwechsel 0−1
l
Produktbeschreibung
I/O−Komplettmodule − Zähler
2 Zähler 32 Bit, 24 V DC − EPM−S601
Reaktion I−Tor
3
0
1
1
