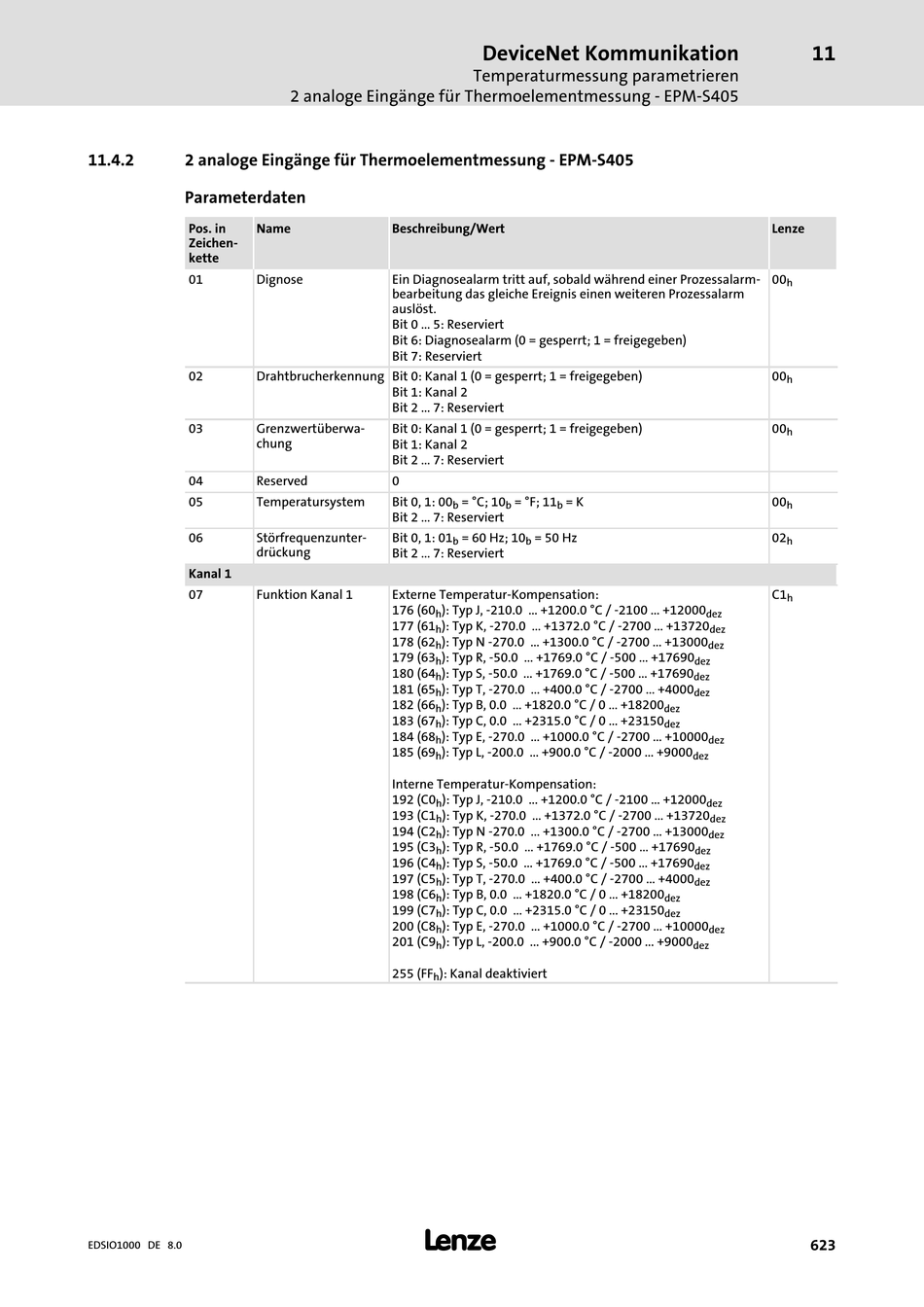

11.4.2 2 analoge Eingänge für Thermoelementmessung − EPM−S405
Parameterdaten
Pos. in Name
Zeichen-
kette
01 Dignose
02 Drahtbrucherkennung Bit 0: Kanal 1 (0 = gesperrt; 1 = freigegeben)
03 Grenzwertüberwa-
chung
04 Reserved
05 Temperatursystem
06 Störfrequenzunter-
drückung
Kanal 1
07 Funktion Kanal 1
EDSIO1000 DE 8.0
2 analoge Eingänge für Thermoelementmessung − EPM−S405
Beschreibung/Wert
Ein Diagnosealarm tritt auf, sobald während einer Prozessalarm-
bearbeitung das gleiche Ereignis einen weiteren Prozessalarm
auslöst.
Bit 0 ... 5: Reserviert
Bit 6: Diagnosealarm (0 = gesperrt; 1 = freigegeben)
Bit 7: Reserviert
Bit 1: Kanal 2
Bit 2 ... 7: Reserviert
Bit 0: Kanal 1 (0 = gesperrt; 1 = freigegeben)
Bit 1: Kanal 2
Bit 2 ... 7: Reserviert
0
Bit 0, 1: 00 = °C; 10
b
Bit 2 ... 7: Reserviert
Bit 0, 1: 01 = 60 Hz; 10
b
Bit 2 ... 7: Reserviert
Externe Temperatur−Kompensation:
176 (60 ): Typ J, −210.0 ... +1200.0 °C / −2100 ... +12000
h
177 (61 ): Typ K, −270.0 ... +1372.0 °C / −2700 ... +13720
h
178 (62 ): Typ N −270.0 ... +1300.0 °C / −2700 ... +13000
h
179 (63 ): Typ R, −50.0 ... +1769.0 °C / −500 ... +17690
h
180 (64 ): Typ S, −50.0 ... +1769.0 °C / −500 ... +17690
h
181 (65 ): Typ T, −270.0 ... +400.0 °C / −2700 ... +4000
h
182 (66 ): Typ B, 0.0 ... +1820.0 °C / 0 ... +18200
h
183 (67 ): Typ C, 0.0 ... +2315.0 °C / 0 ... +23150
h
184 (68 ): Typ E, −270.0 ... +1000.0 °C / −2700 ... +10000
h
185 (69 ): Typ L, −200.0 ... +900.0 °C / −2000 ... +9000
h
Interne Temperatur−Kompensation:
192 (C0 ): Typ J, −210.0 ... +1200.0 °C / −2100 ... +12000
h
193 (C1 ): Typ K, −270.0 ... +1372.0 °C / −2700 ... +13720
h
194 (C2 ): Typ N −270.0 ... +1300.0 °C / −2700 ... +13000
h
195 (C3 ): Typ R, −50.0 ... +1769.0 °C / −500 ... +17690
h
196 (C4 ): Typ S, −50.0 ... +1769.0 °C / −500 ... +17690
h
197 (C5 ): Typ T, −270.0 ... +400.0 °C / −2700 ... +4000
h
198 (C6 ): Typ B, 0.0 ... +1820.0 °C / 0 ... +18200
h
199 (C7 ): Typ C, 0.0 ... +2315.0 °C / 0 ... +23150
h
200 (C8 ): Typ E, −270.0 ... +1000.0 °C / −2700 ... +10000
h
201 (C9 ): Typ L, −200.0 ... +900.0 °C / −2000 ... +9000
h
255 (FF ): Kanal deaktiviert
h
l
