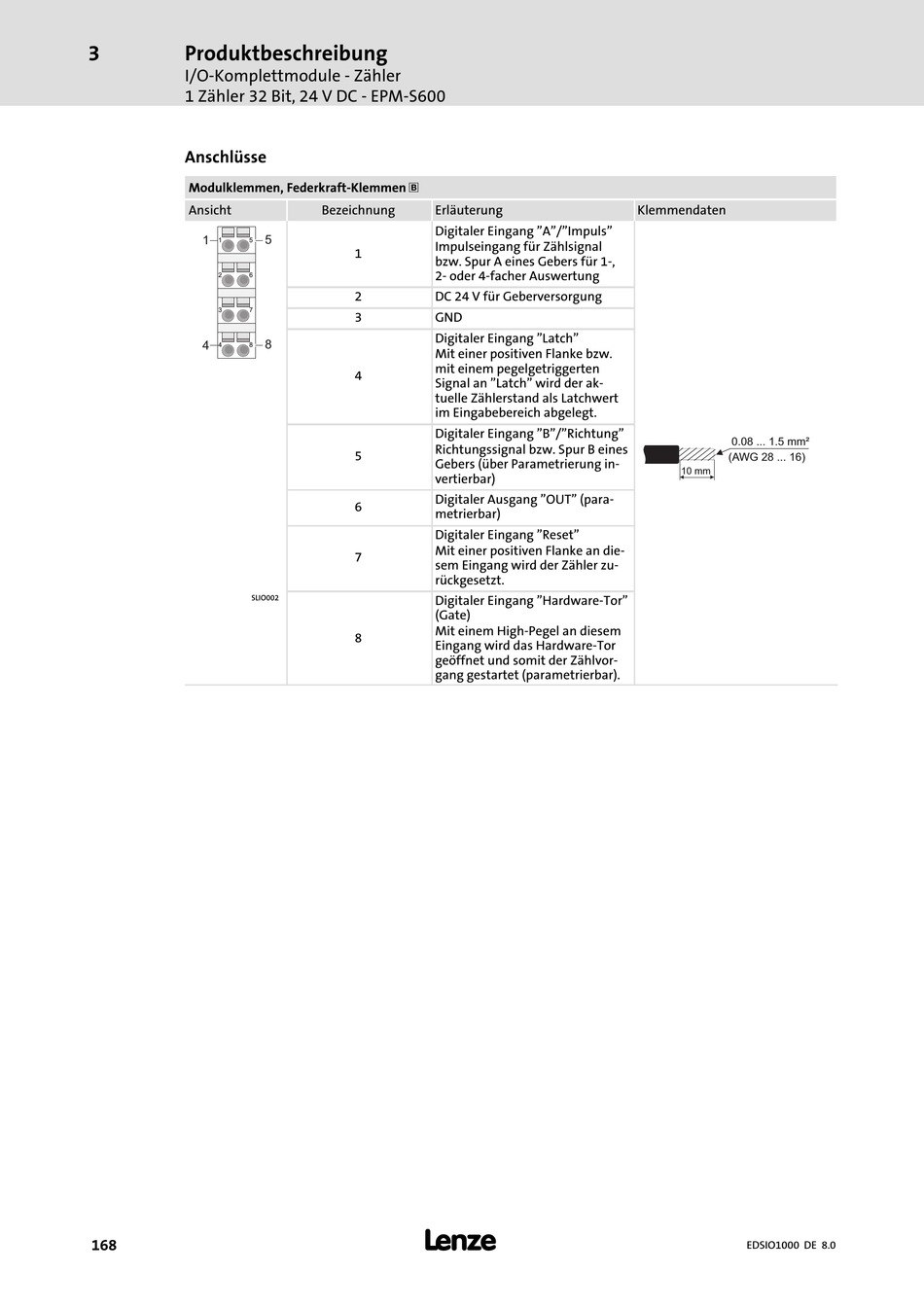

Lenze I/O System 1000 Handbuch Seite 168

3 Produktbeschreibung
I/O−Komplettmodule − Zähler
1 Zähler 32 Bit, 24 V DC − EPM−S600
Anschlüsse
Modulklemmen, Federkraft−Klemmen 1
Ansicht
1
1 5
2 6
3 7
4
4 8
SLIO002
168
Bezeichnung Erläuterung
Digitaler Eingang "A"/"Impuls"
5
Impulseingang für Zählsignal
1
bzw. Spur A eines Gebers für 1−,
2− oder 4−facher Auswertung
2 DC 24 V für Geberversorgung
3 GND
Digitaler Eingang "Latch"
8
Mit einer positiven Flanke bzw.
mit einem pegelgetriggerten
4
Signal an "Latch" wird der ak-
tuelle Zählerstand als Latchwert
im Eingabebereich abgelegt.
Digitaler Eingang "B"/"Richtung"
Richtungssignal bzw. Spur B eines
5
Gebers (über Parametrierung in-
vertierbar)
Digitaler Ausgang "OUT" (para-
6
metrierbar)
Digitaler Eingang "Reset"
Mit einer positiven Flanke an die-
7
sem Eingang wird der Zähler zu-
rückgesetzt.
Digitaler Eingang "Hardware−Tor"
(Gate)
Mit einem High−Pegel an diesem
8
Eingang wird das Hardware−Tor
geöffnet und somit der Zählvor-
gang gestartet (parametrierbar).
l
Klemmendaten
0.08 ... 1.5 mm²
(AWG 28 ... 16)
10 mm
EDSIO1000 DE 8.0
