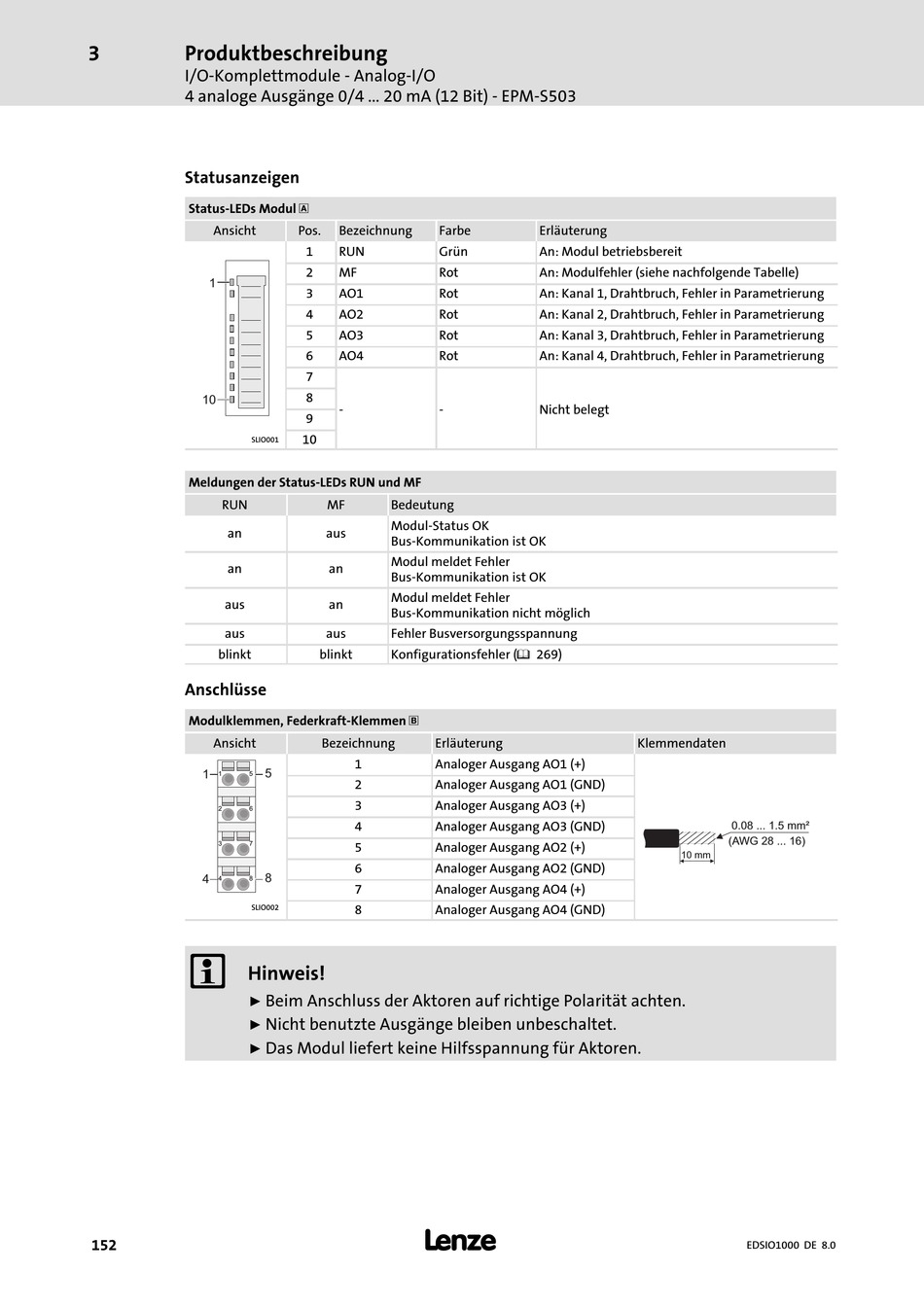

3 Produktbeschreibung
I/O−Komplettmodule − Analog−I/O
4 analoge Ausgänge 0/4 ... 20 mA (12 Bit) − EPM−S503
Statusanzeigen
Status−LEDs Modul 0
Ansicht
1
10
SLIO001
Meldungen der Status−LEDs RUN und MF
RUN
an
an
aus
aus
blinkt
Anschlüsse
Modulklemmen, Federkraft−Klemmen 1
Ansicht
1
1 5
2 6
3 7
4
4 8
SLIO002
)
Hinweis!
ƒ
ƒ
ƒ
152
Pos. Bezeichnung Farbe
1 RUN Grün
2 MF Rot
3 AO1 Rot
4 AO2 Rot
5 AO3 Rot
6 AO4 Rot
7
8
− −
9
10
MF Bedeutung
Modul−Status OK
aus
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation ist OK
Modul meldet Fehler
an
Bus−Kommunikation nicht möglich
aus Fehler Busversorgungsspannung
blinkt Konfigurationsfehler (^ 269)
Bezeichnung Erläuterung
1 Analoger Ausgang AO1 (+)
5
2 Analoger Ausgang AO1 (GND)
3 Analoger Ausgang AO3 (+)
4 Analoger Ausgang AO3 (GND)
5 Analoger Ausgang AO2 (+)
6 Analoger Ausgang AO2 (GND)
8
7 Analoger Ausgang AO4 (+)
8 Analoger Ausgang AO4 (GND)
Beim Anschluss der Aktoren auf richtige Polarität achten.
Nicht benutzte Ausgänge bleiben unbeschaltet.
Das Modul liefert keine Hilfsspannung für Aktoren.
l
Erläuterung
An: Modul betriebsbereit
An: Modulfehler (siehe nachfolgende Tabelle)
An: Kanal 1, Drahtbruch, Fehler in Parametrierung
An: Kanal 2, Drahtbruch, Fehler in Parametrierung
An: Kanal 3, Drahtbruch, Fehler in Parametrierung
An: Kanal 4, Drahtbruch, Fehler in Parametrierung
Nicht belegt
Klemmendaten
10 mm
0.08 ... 1.5 mm²
(AWG 28 ... 16)
