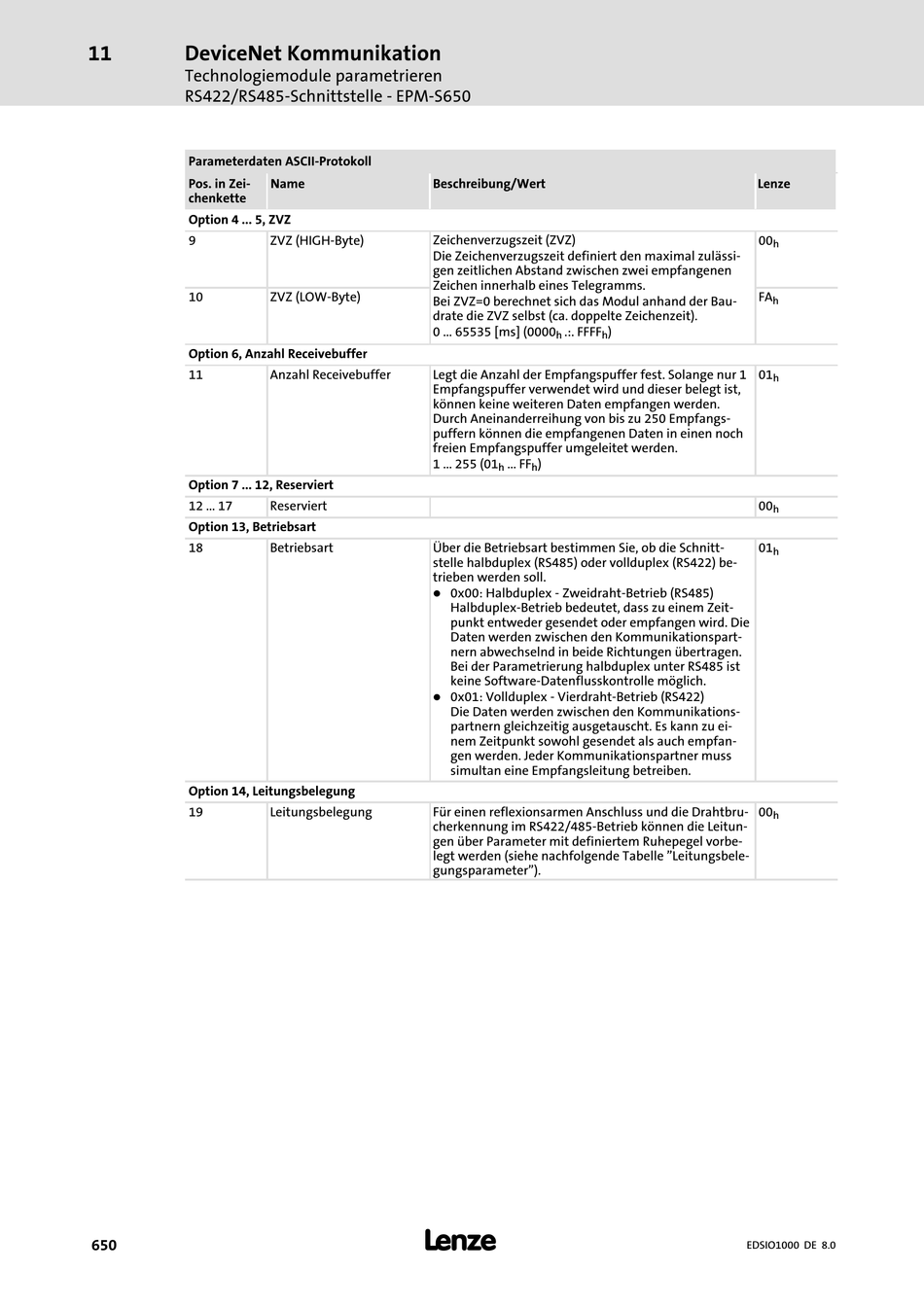

11 DeviceNet Kommunikation
Technologiemodule parametrieren
RS422/RS485−Schnittstelle − EPM−S650
Parameterdaten ASCII−Protokoll
Pos. in Zei-
chenkette
Option 4 ... 5, ZVZ
9
10
Option 6, Anzahl Receivebuffer
11
Option 7 ... 12, Reserviert
12 ... 17
Option 13, Betriebsart
18
Option 14, Leitungsbelegung
19
650
Name Beschreibung/Wert
ZVZ (HIGH−Byte) Zeichenverzugszeit (ZVZ)
Die Zeichenverzugszeit definiert den maximal zulässi-
gen zeitlichen Abstand zwischen zwei empfangenen
Zeichen innerhalb eines Telegramms.
ZVZ (LOW−Byte)
Bei ZVZ=0 berechnet sich das Modul anhand der Bau-
drate die ZVZ selbst (ca. doppelte Zeichenzeit).
0 ... 65535 [ms] (0000
Anzahl Receivebuffer Legt die Anzahl der Empfangspuffer fest. Solange nur 1
Empfangspuffer verwendet wird und dieser belegt ist,
können keine weiteren Daten empfangen werden.
Durch Aneinanderreihung von bis zu 250 Empfangs-
puffern können die empfangenen Daten in einen noch
freien Empfangspuffer umgeleitet werden.
1 ... 255 (01
Reserviert
Betriebsart Über die Betriebsart bestimmen Sie, ob die Schnitt-
stelle halbduplex (RS485) oder vollduplex (RS422) be-
trieben werden soll.
l
l
Leitungsbelegung Für einen reflexionsarmen Anschluss und die Drahtbru-
cherkennung im RS422/485−Betrieb können die Leitun-
gen über Parameter mit definiertem Ruhepegel vorbe-
legt werden (siehe nachfolgende Tabelle "Leitungsbele-
gungsparameter").
l
.:. FFFF )
h h
... FF )
h h
0x00: Halbduplex − Zweidraht−Betrieb (RS485)
Halbduplex−Betrieb bedeutet, dass zu einem Zeit-
punkt entweder gesendet oder empfangen wird. Die
Daten werden zwischen den Kommunikationspart-
nern abwechselnd in beide Richtungen übertragen.
Bei der Parametrierung halbduplex unter RS485 ist
keine Software−Datenflusskontrolle möglich.
0x01: Vollduplex − Vierdraht−Betrieb (RS422)
Die Daten werden zwischen den Kommunikations-
partnern gleichzeitig ausgetauscht. Es kann zu ei-
nem Zeitpunkt sowohl gesendet als auch empfan-
gen werden. Jeder Kommunikationspartner muss
simultan eine Empfangsleitung betreiben.
Lenze
00
h
FA
h
01
h
00
h
01
h
00
h
