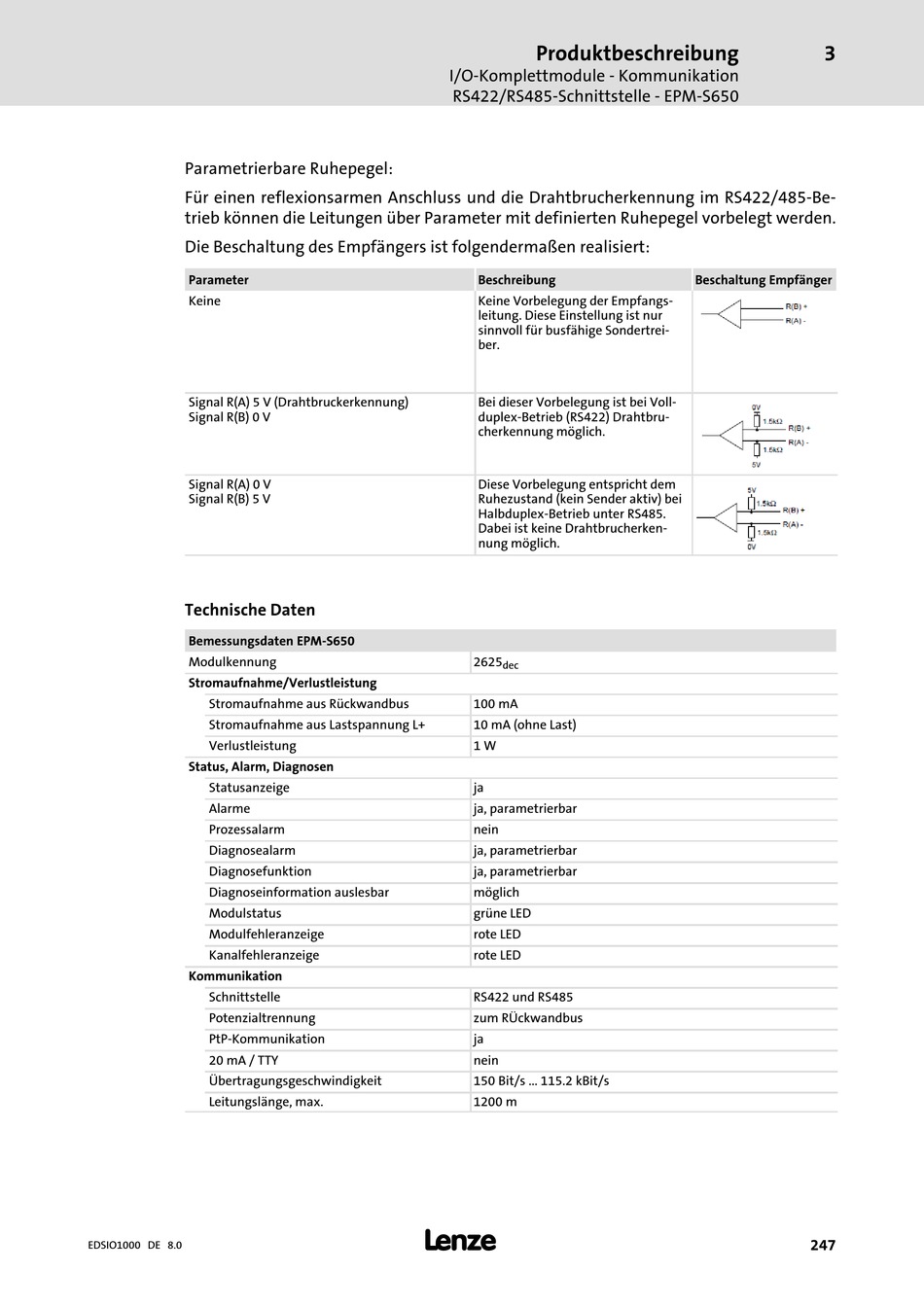

Die Beschaltung Des Empfängers Ist Folgendermaßen Realisiert - Lenze I/O System 1000 Handbuch

Parametrierbare Ruhepegel:
Für einen reflexionsarmen Anschluss und die Drahtbrucherkennung im RS422/485−Be-
trieb können die Leitungen über Parameter mit definierten Ruhepegel vorbelegt werden.
Die Beschaltung des Empfängers ist folgendermaßen realisiert:
Parameter
Keine
Signal R(A) 5 V (Drahtbruckerkennung)
Signal R(B) 0 V
Signal R(A) 0 V
Signal R(B) 5 V
Technische Daten
Bemessungsdaten EPM−S650
Modulkennung
Stromaufnahme/Verlustleistung
Stromaufnahme aus Rückwandbus
Stromaufnahme aus Lastspannung L+
Verlustleistung
Status, Alarm, Diagnosen
Statusanzeige
Alarme
Prozessalarm
Diagnosealarm
Diagnosefunktion
Diagnoseinformation auslesbar
Modulstatus
Modulfehleranzeige
Kanalfehleranzeige
Kommunikation
Schnittstelle
Potenzialtrennung
PtP−Kommunikation
20 mA / TTY
Übertragungsgeschwindigkeit
Leitungslänge, max.
EDSIO1000 DE 8.0
Produktbeschreibung
I/O−Komplettmodule − Kommunikation
RS422/RS485−Schnittstelle − EPM−S650
Beschreibung
Keine Vorbelegung der Empfangs-
leitung. Diese Einstellung ist nur
sinnvoll für busfähige Sondertrei-
ber.
Bei dieser Vorbelegung ist bei Voll-
duplex−Betrieb (RS422) Drahtbru-
cherkennung möglich.
Diese Vorbelegung entspricht dem
Ruhezustand (kein Sender aktiv) bei
Halbduplex−Betrieb unter RS485.
Dabei ist keine Drahtbrucherken-
nung möglich.
2625
dec
100 mA
10 mA (ohne Last)
1 W
ja
ja, parametrierbar
nein
ja, parametrierbar
ja, parametrierbar
möglich
grüne LED
rote LED
rote LED
RS422 und RS485
zum RÜckwandbus
ja
nein
150 Bit/s ... 115.2 kBit/s
1200 m
l
3
Beschaltung Empfänger
