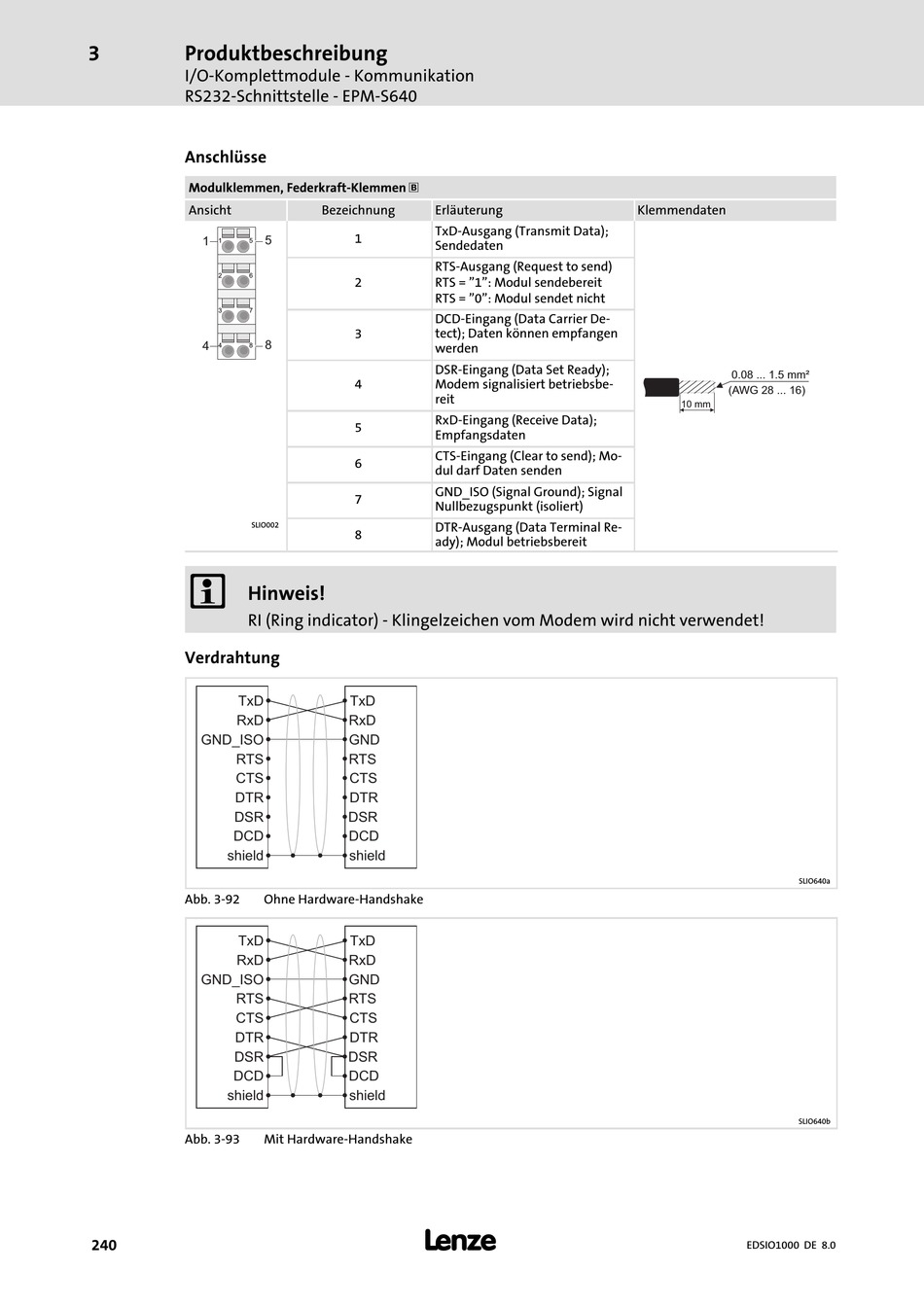

3 Produktbeschreibung
I/O−Komplettmodule − Kommunikation
RS232−Schnittstelle − EPM−S640
Anschlüsse
Modulklemmen, Federkraft−Klemmen 1
Ansicht
1
1 5
2 6
3 7
4
4 8
SLIO002
)
Hinweis!
RI (Ring indicator) − Klingelzeichen vom Modem wird nicht verwendet!
Verdrahtung
TxD
RxD
GND_ISO
RTS
CTS
DTR
DSR
DCD
shield
Abb. 3−92
TxD
RxD
GND_ISO
RTS
CTS
DTR
DSR
DCD
shield
Abb. 3−93
240
Bezeichnung Erläuterung
TxD−Ausgang (Transmit Data);
1
5
Sendedaten
RTS−Ausgang (Request to send)
2 RTS = "1": Modul sendebereit
RTS = "0": Modul sendet nicht
DCD−Eingang (Data Carrier De-
3 tect); Daten können empfangen
8
werden
DSR−Eingang (Data Set Ready);
4 Modem signalisiert betriebsbe-
reit
RxD−Eingang (Receive Data);
5
Empfangsdaten
CTS−Eingang (Clear to send); Mo-
6
dul darf Daten senden
GND_ISO (Signal Ground); Signal
7
Nullbezugspunkt (isoliert)
DTR−Ausgang (Data Terminal Re-
8
ady); Modul betriebsbereit
TxD
RxD
GND
RTS
CTS
DTR
DSR
DCD
shield
Ohne Hardware−Handshake
TxD
RxD
GND
RTS
CTS
DTR
DSR
DCD
shield
Mit Hardware−Handshake
l
Klemmendaten
0.08 ... 1.5 mm²
(AWG 28 ... 16)
10 mm
SLIO640a
SLIO640b
