9 PROFIBUS Kommunikation
Diagnose

Modulstatus

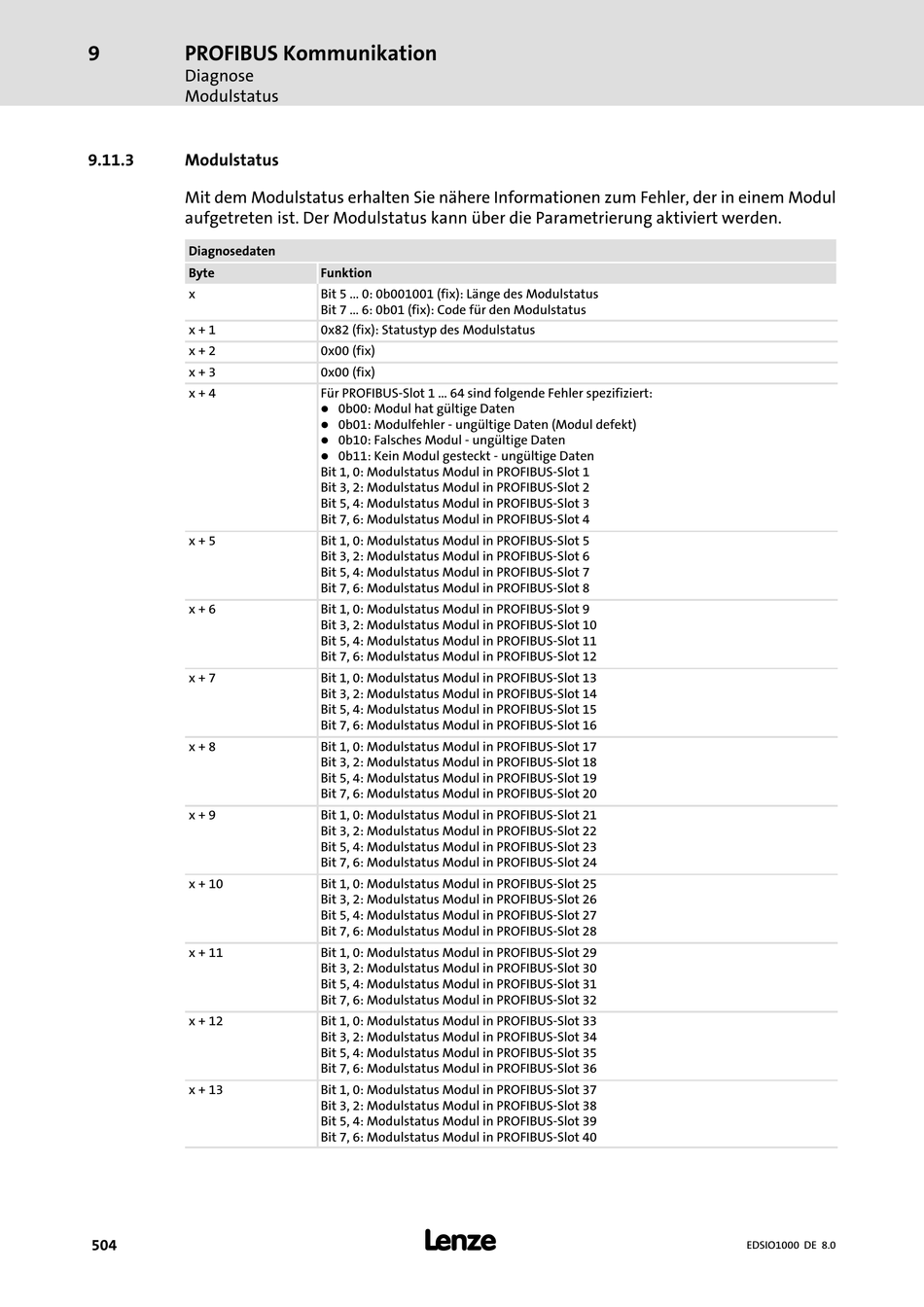

9.11.3 Modulstatus
Mit dem Modulstatus erhalten Sie nähere Informationen zum Fehler, der in einem Modul
aufgetreten ist. Der Modulstatus kann über die Parametrierung aktiviert werden.
Diagnosedaten
Byte
x
x + 1
x + 2
x + 3
x + 4
x + 5
x + 6
x + 7
x + 8
x + 9
x + 10
x + 11
x + 12
x + 13
504
Funktion
Bit 5 ... 0: 0b001001 (fix): Länge des Modulstatus
Bit 7 ... 6: 0b01 (fix): Code für den Modulstatus
0x82 (fix): Statustyp des Modulstatus
0x00 (fix)
0x00 (fix)
Für PROFIBUS−Slot 1 ... 64 sind folgende Fehler spezifiziert:
l 0b00: Modul hat gültige Daten
l
0b01: Modulfehler − ungültige Daten (Modul defekt)
l
0b10: Falsches Modul − ungültige Daten
l
0b11: Kein Modul gesteckt − ungültige Daten
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 1
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 2
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 3
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 4
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 5
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 6
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 7
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 8
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 9
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 10
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 11
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 12
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 13
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 14
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 15
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 16
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 17
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 18
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 19
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 20
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 21
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 22
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 23
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 24
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 25
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 26
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 27
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 28
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 29
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 30
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 31
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 32
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 33
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 34
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 35
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 36
Bit 1, 0: Modulstatus Modul in PROFIBUS−Slot 37
Bit 3, 2: Modulstatus Modul in PROFIBUS−Slot 38
Bit 5, 4: Modulstatus Modul in PROFIBUS−Slot 39
Bit 7, 6: Modulstatus Modul in PROFIBUS−Slot 40
l
