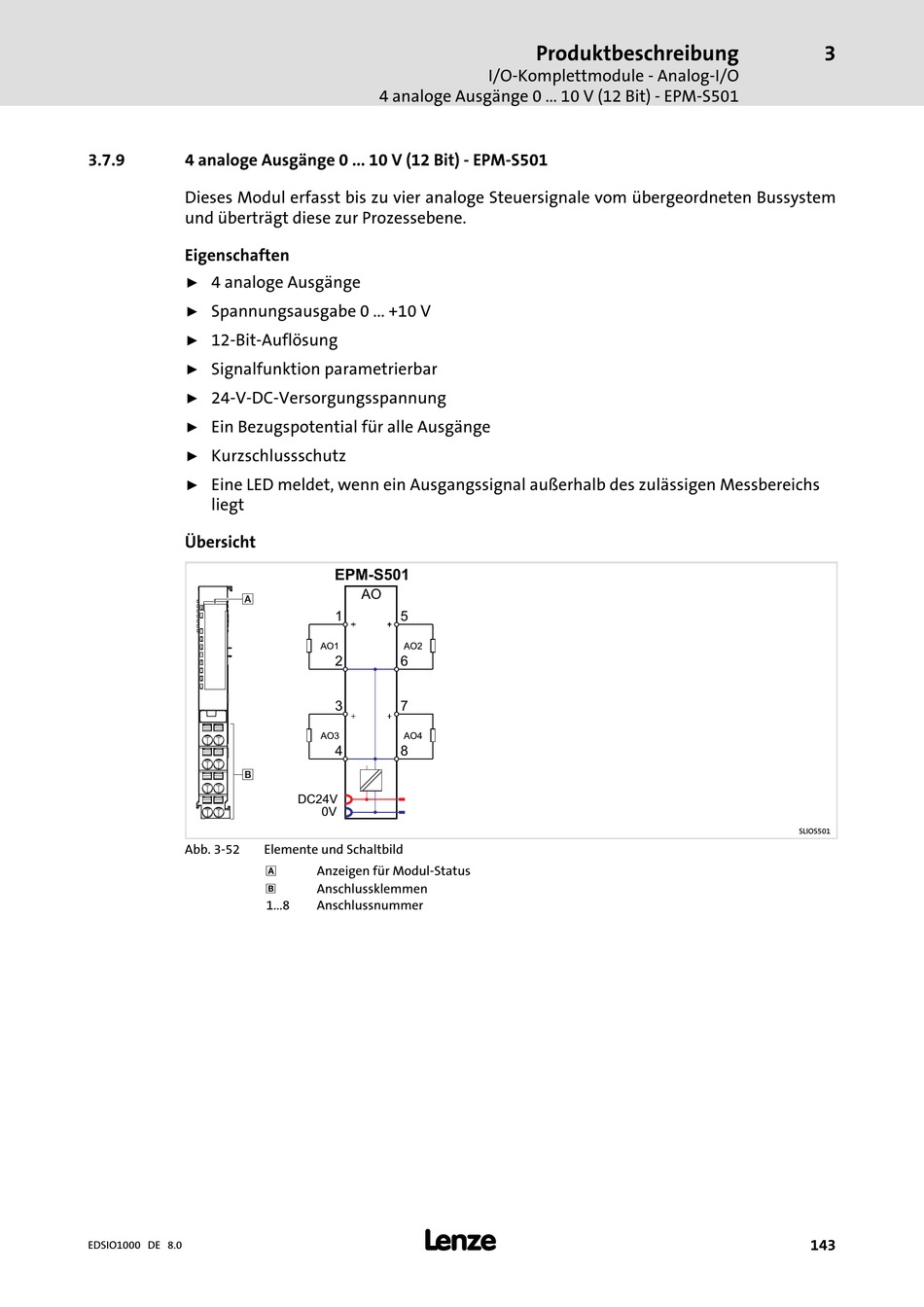

4 analoge Ausgänge 0 ... 10 V (12 Bit) − EPM−S501
Dieses Modul erfasst bis zu vier analoge Steuersignale vom übergeordneten Bussystem
und überträgt diese zur Prozessebene.
Eigenschaften
4 analoge Ausgänge
ƒ
Spannungsausgabe 0 ... +10 V
ƒ
12−Bit−Auflösung
ƒ
Signalfunktion parametrierbar
ƒ
24−V−DC−Versorgungsspannung
ƒ
Ein Bezugspotential für alle Ausgänge
ƒ
Kurzschlussschutz
ƒ
Eine LED meldet, wenn ein Ausgangssignal außerhalb des zulässigen Messbereichs
ƒ
liegt
Übersicht
0
1
Abb. 3−52
EDSIO1000 DE 8.0
4 analoge Ausgänge 0 ... 10 V (12 Bit) − EPM−S501
EPM-S501
AO
1
5
AO2
AO1
2
6
3
7
AO3
AO4
4
8
DC24V
0V
Elemente und Schaltbild
0
Anzeigen für Modul−Status
1
Anschlussklemmen
1...8
Anschlussnummer
l
Produktbeschreibung
I/O−Komplettmodule − Analog−I/O
3
SLIOS501
143
